Стелс - системник - ver 2.0


В очередном межсезонье было решено забить на бюджет и собрать стелс-гроубокс, который позволит забыть о необходимости его модернизации.

На удачу на авито попался системный блок идеальный для этого плана:

Серверный системный блок Chieftec
Внешние габариты: 67 см высота, 20 см ширина, 53 см глубина
Внутренние полезные габариты после превращения в гроу бокс: 55 см высота, 19 см ширина, 50 см глубина, все поверхности покрыты аланодом





Xeon project

Освещение:
2 шт Citizen CLU048-1818 90CRI 3000К [at]1400 ma = 145,6W
(Usb-Smart Timer Dimming)




В дополнение к нему:
12 шт CREE XPEEPR-L1-0000-00C01 660nm [at]700ma
+2 шт CREE XPEFAR-L1-F30-12-B-01 730nm [at]700ma = 25,5W
(без димминга отдельный таймер)




Лично меня это фото просто завораживает, собственно это и есть квинтэссенция всех трудозатрат и времени проведённых за этим проектом.

2 шт Citizen CLU048-1818 90CRI 3000К Gen 6 @ Mean Well ELG-150-C1400D2 к нему USB контролер SDP-001 позволяет настраивать мощность света по времени, отсчёт с момента включения





12 шт Solderless CREE XP-E HE Photo Red (660nm) LED + 2 шт Solderless CREE XP-E Far Red LED (730nm) @ Mean Well LPC-35-700 constant current driver

Выбор данных моделей в части Citizen объясняется отсутствием понятия бины, японским производством, и высоким CRI >90 , что обеспечивает хороший дальний красный, 80% от максимума на 660nm и 30% на 730nm, при этом лучшее соотношение цена/качество.

Выбор данных CREE объясняется топ бинами и желанием усилить красный на цветении доведя CRI Citizen до значений близким 100.

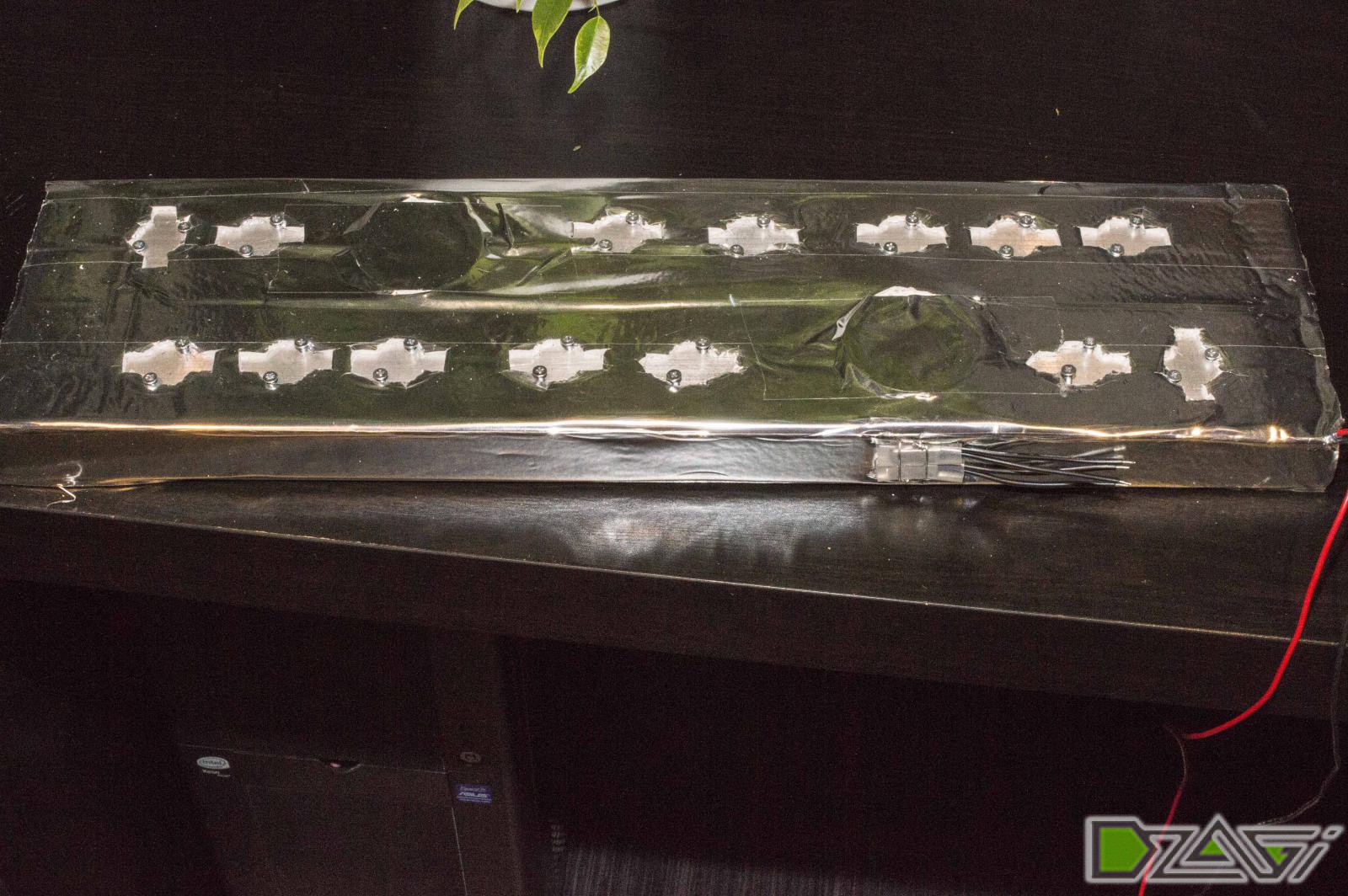

Диоды смонтированы на 2х радиторах  AB0094 500х63х33мм.

Каждый диод прикручен двумя винтами М3 в общей сложности в профиле метчиком по госту нарезано 32 резьбы.





Это обеспечивает прижим силой в несколько килограмм, что в купе с долгосохнущими термопастами обеспечит максимальную теплоотдачу весь срок службы.

Здесь же на фото виден первый слой термоизоляции: вспененный полиэтилен и сверху металлизированный скотч.





В качестве термоинтерфейса термопаста Thermal Grizzly Kryonaut

Белые подключены к питанию за счёт холдеров BJB holder for CLU048 series, красные с помощью системы Soulderless от Rapid LED





(Купон на скидку 5% на сайте с CREE "GORAPID!", купон на скидку 10% на сайте COBKITS где приобритались Citizen  "RIU"  (в обоих случаях без кавычек) обе фирмы американские, 100% оригинальный товар, в случае с CREE топ бины)

Диоды просто прищёлкиваются друг к другу, монтаж занимает минуты, никаких рисков, никакого флюса, в любой момент можно за пару минут заменить диод, все кабельные соединения на клемах WAGO, пайка не применялась нигде.

Контур охлаждения отделён от камеры растишки несколькими слоями теплоизоляции и имеет отдельный воздухозабор и воздухоотведение за пределы корпуса,, кроме того диоды отделены 5 мм оргстеклом, которое также является отличным термоизолятором.





Сверху воздухозабор, снизу выдув, на задней стенке аналогично.

Вентилятор сверху по центру, для наглядности фото концепта в несмонтированном варианте.





В качестве таймера  используется 2х канальный Wi-Fi свитч, Sonoff Dual WiFi Wireless Smart Controller Intelligent Timer DIY Switch.

Выход 1 - Красный, Выход 2 - Белый





Очень гибкая настройка освещения настройки приведённые выше, позволяют эмулировать рассвет и закат, включая красный лишь вначале и конце дневного цикла на фоне убывающего уровня белого.

Вариант рассвета:





На горшке лежит основной элемент моих изысканий, люксометр UNIT-T UT383 (у него есть и блютуч версия), в данный момент установлено что при закрытии двери уровень освещённости возрастает с 17К люкс до 24К люкс, хотя обычно рассаду поднимаю на 4К.

Также благодаря ему я и понял насколько великим адаптивным механизмом обладают растения, освещение на орбите земли, вне фильтра атмосферы и прочих факторов 135К люкс.

В ходе экспериментов удалось выяснить, что конопля в правильным условиях способна переваривать 200К люкс, т.е. способна жить на 50 000 000 километров ближе к солнцу, при этом лишь в определённых частях, стоит срезать верхушки и поднять горшок на 4 см, и верха сгорают.

Яркий солнечный день





Вентиляция

4 шт. Noctua NF-F12 industrialPPC З0000rpm

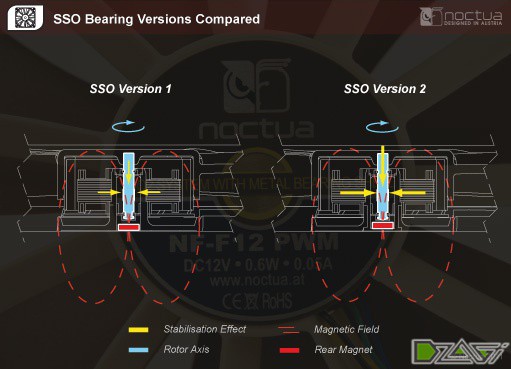

Это лучшие вентиляторы по всем характеристикам, во всём рабочем диапазоне, но самое главное подшипник SSO2.





Суть технологии в том, что ротор заключён в масленном сосуде внутри магнитного поля, в результате никаких люфтов, в том числе встречающегося у подавляющего большинства моделе люфта крыльчатка относительно плоскости корпуса, как результат - полное отсутствие вибрации.

Есть шум проходящего воздуха, но нет никаких подвываний причём во всём диапазоне регулировки от 5 до 12v, звук ровный и однородный.

Чёрный на карте - фоновый шум помещения, цвета  5, 7, 9, 12 вольт соответственно.





Один работает на приток воздуха через систему антипылевой фильтрации, подключены через Low Voltage DC PWM Motor Speed Controller, два обеспечивают выдув через слой угля 1,5 см, подключены через второй общий Low Voltage DC PWM Motor Speed Controller. Регуляторы расположены на корпусе в котором размещена вся электрика.





Он же служит радиатором для драйвера на 150W который приклеен смесью термопасты Arctic cool MX4 и термоклея Алсил 5, и через сутки под 16 кг прессом по контуру суперклеем.





Считаю это лучшим решением для электрики. Решаются сразу 3 вопроса. Во-первых не отнимает ни сантиметра от камеры растишки, никакого лишнего тепла в камере растишки, т.к. блок электрики на теплоизолированной задней стенке, к тому же никакого палевнова обвеса из кучи драйверов снаружи.





Четвёртый вентилятор обеспечивающий охлаждение светильника. Запитан через DC12V 1A Automatic Fan Temperature Control Speed Controlle обеспечивающий регулеровку оборотов в зависимости от заданной целевой температуры. В моём случае 40С для 100% мощности, спрятан в корпусе светильника.

Все места креплений вентиляторов в корпусу проклеяны двусторонним скотчем 3M обеспечивающим герметичность соединений.

Антипылевая фильтрация

Пылевой фильтр от пылесоса. Держится на 4х гайках и прижат решеткой от канцелярской карзины. Можно снять промыть без демонтажа вентилятора.





Между вентилятором и фильтром стандартная решётка, которая и является несущей конструкцией с вентилятором. Стыки проклеены толстым двусторонним скотчем 3М.





Угольная филтрация

Первый слой проставки 2,5 см.

2 ряда проставок дают буфер 5см для компенсации разницы стат давления. Тестировал смартфоном – в звуке скинулось пару децибел на фоне 2,5 см.

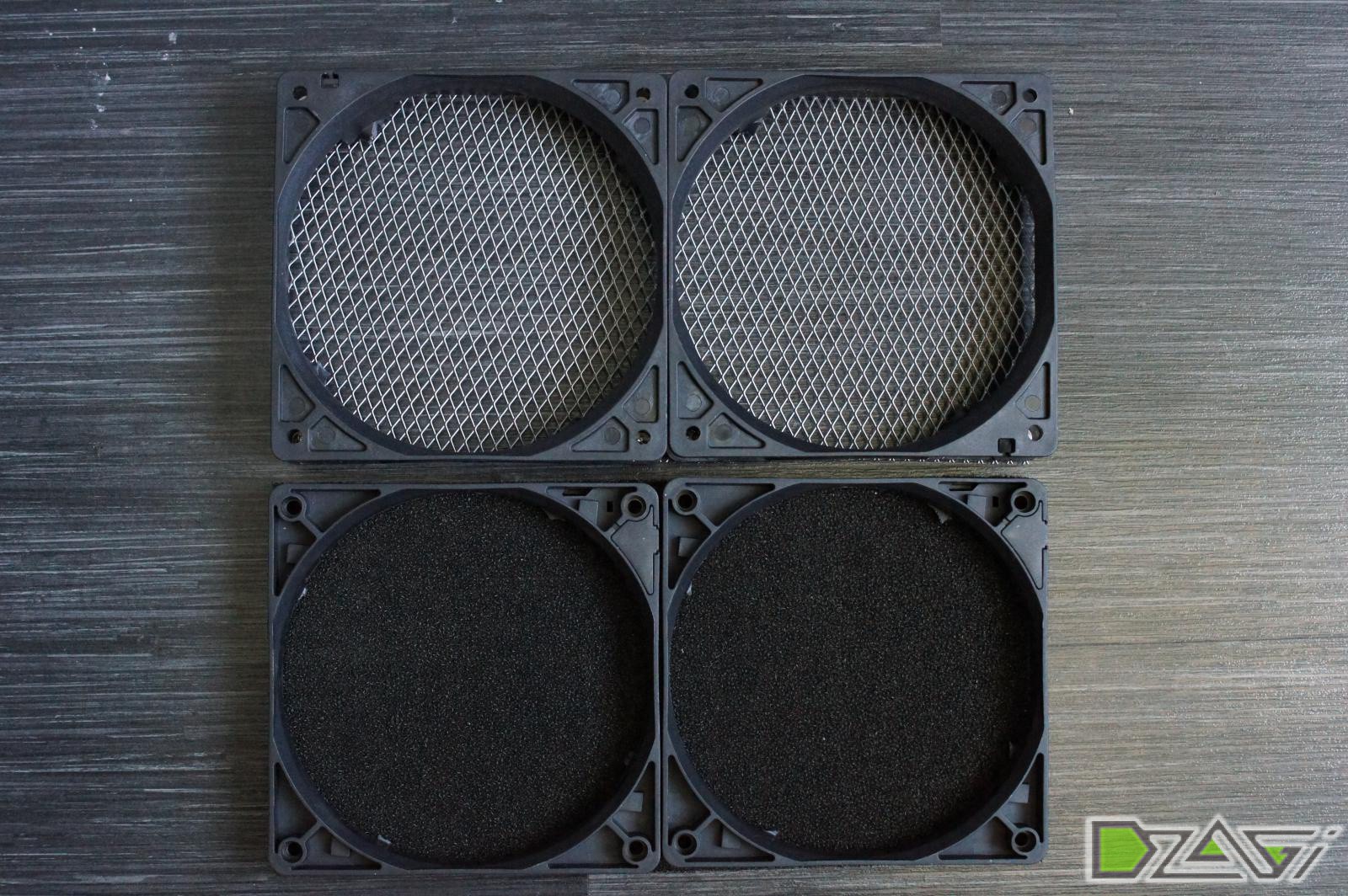

Следующий слой крупная сетка от канцелярской корзины.

Далее пылевой фильтр. Слой угля 1,5 см, мелкая сетка.




На фото ниже получившийся бутерброд, сверху которого насыпаю уголь и ставлю сетки. За счёт пружинистости пылевого фильтра, предотвращается прессование угля внизу фильтра.

Насыпаем с горкой, прижимаем сверху. Пористый пыливик похожий по структуре на губку сохранит структуру набивки.





Уголь получается зажат между мелкой сеткой из магазина "Чип и дип" и пылевым фильтром подпираемым сеткой из канцеляркой корзины.

Замена первой стоящей на пути воздуха мелкой сетки на крупную и пылевой фильтр, при сокращении слоя угля до 1,5 мм, лишь незначительно снизила эффективность очистки, при этом воздушный поток сталь больше примерно в двое

Б. В. Баркалов, Е. Е. Карпис: Кондиционирование воздуха в общественных, промышленных и жилых зданиях. (скачать в формате djvu)

Из неё узнаём, что классические 2,5 см, не являются аксиомой, и разница между 1,25 и 2,5 лишь 3%, в моём случае слой угля 1,5 см.







Лучше всего о производительности выдува говорит прижатая воздушным попоком картонка на фото ниже.

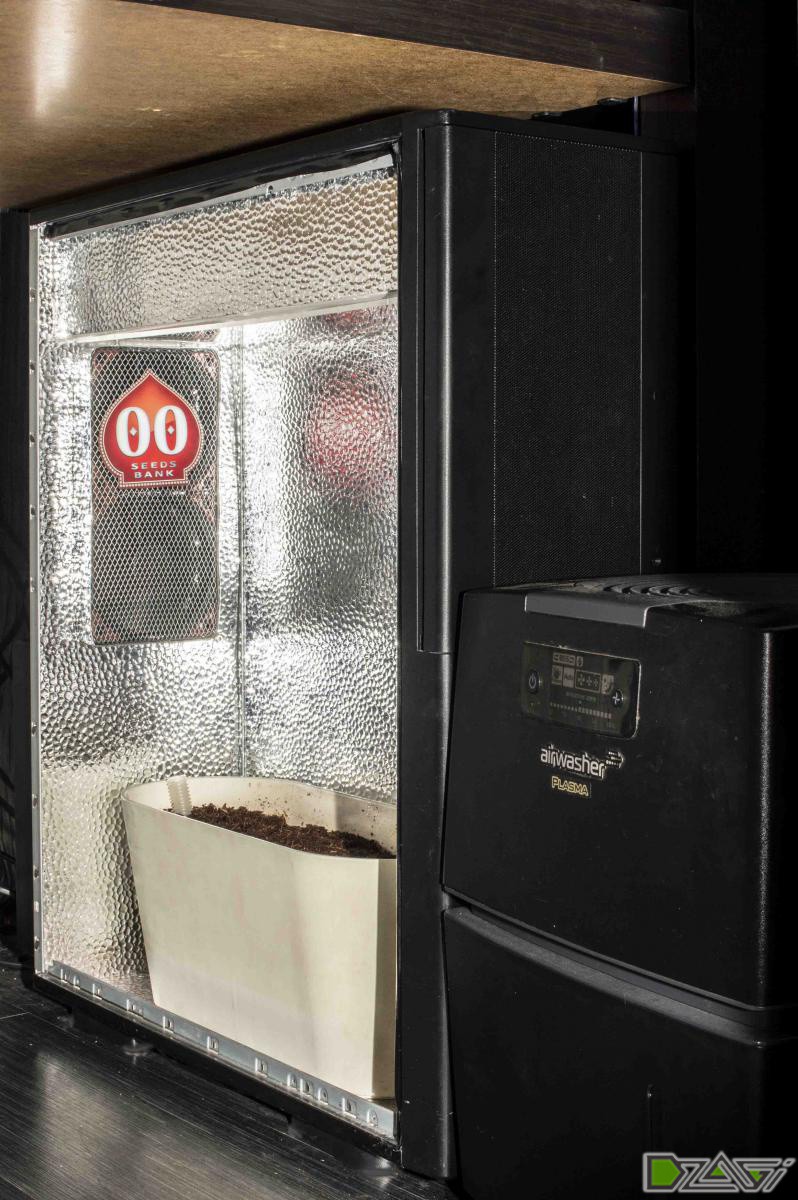

Всегда трудно начинать гров летом. Мой ответ на трудности - мойка воздуха winia awm-40, работающая круглосуточно на вдуве. В боксе позволяет держать высокую влажность и снизить температуру в боксе на 3-4 градуса. Так как это мойка естественного увлажнения нет риска переувлажнить угольный фильтр.





Также не безинтересная информация:





Главное: микрогров даёт возможность обрести свободу от Вавилона каждому!



Если удалось кого-то вдохновить данной статьёй, раскрыть потенциал ограниченного пространства поможет данный материл:


Уже довелось участвовать в этом конкурсе с системником:


Статья - победитель конкурса статей "Автор, жги - август"
