Строй-репорт: Бюджетный стелс-гроубокс на балкон

Еще один строй-репорт в нашем писательском конкурсе «Автор, Жги!». Форумчанин @Joc нашел новое применение старому холодильнику, переделав его в неприметное пространство для выращивания. Автор потратил не много денег, при это оборудовал гроубокс автоматикой, способной поддерживать благоприятную температуру и влажность внутри.

Уважаемые читатели, рад представить вашему вниманию авторский проект — гидробокс собственного производства Jackson`s Freezer.

Холодильником, стоящим на балконе, и работающим, как обычный старый холодильник, мало кто заинтересуется. Из многочисленных друзей, кто его видел, никто даже не спросил, что это… За исключением одного наглого голодяя, который сразу полез искать в нем жратву, а наткнулся на недельную растиху, и она понравилось ему больше, чем любая еда. =D

Итак, взрастив два кустика на подоконнике с примитивным досветом в комнате, я понял, что без бокса не обойтись. Как минимум, запах на всю квартиру такой, что глаза слезятся.

Поставив перед собой непростую задачу, а именно: максимально автономный и мобильный гроубокс с минимумом вложений, я взялся за дело. Балкон — это моя территория, а также единственное место, куда можно определить бокс. Хоть балкон и утеплён, зимой там всё равно холодно, поэтому первое, о чём я подумал, — это термос, и мысль о холодильнике сама пришла в голову. Он утеплен и герметичен, в нём отлично будет создаваться и поддерживаться нужный микроколимат, а плотно закрывающаяся дверь исключит утечки запаха и ускорит восстановление климата после открывания бокса.

После того, как тип заготовки был определён, встал вопрос размеров. Как правило, дверь на балкон неширокая, в моём случае проём 50 см. Все стандартные холодосы обычно в габарите 60х60 см, значит искать нужно нестандартный.

Пересмотрев кучу вариантов БУшки на «Авито», остановился на нескольких холодильниках, из которых финалистом стал отличный «Саратов-452». Его габариты 48х48х115 см. Внутренние размеры без морозилки — 40х40х108 см — это как раз тот минимум, в котором можно вырастить одну растиху (а мне больше и не надо).

Саратов-452, послуживший «базой» для гроубокса

Подавший объявление на продажу чел, который, как оказалось, занимается ремонтом холодильников, был удивлен, когда я сказал ему, что мне нужен пустой нерабочий холодос, из которого он может вытащить всё, что ему нужно, а мне продать остальное, предварительно перевесив дверцу на другую сторону открывания (чтобы мне перед соседями не палиться). В итоге на следующий день я забрал свою заготовку — пустой холодильник, без морозилки, компрессора и радиатора, но с корытом и двумя стеклянными полками. Продавец допытывался, зачем мне всё это, и ответ про дизайнерский шкаф его более чем удовлетворил. Цена вопроса — 1500 руб.

Пустой бокс оказался совсем лёгкий, и я в одного, без труда, погрузил его в машину, привез домой и поставил на балкон. Теперь передо мной стояло несколько задач:

• отражающая поверхность;
• свет;
• вентиляция;
• обогрев на время сна растихи;
• циркуляция воздуха;
• влажность;
• организация гидропонной системы;
• автоматика;
• фильтрация воздуха;
• минимальный бюджет;

Рассмотрим все эти пункты по отдельности.

Перед тем как мы разберем всё по пунктам, хочу выразить огромный респект Жеке Ganja Hands. По его видосам я разобрался во всём, что нужно для правильного и бюджетного грова, а видео про регулятор влажности и температуры вывело меня на путь автоматики.

Также большой респект Dzagi. Очень круто, что есть такой портал! Читать не перечитать!

Отражающая поверхность

Знаю, что белый цвет очень хорошо подходит для стен гроубокса, и, так как холодильник внутри белый, можно было ничего со стенами не делать, но для придания вида и эстетичности я обклеил весь холодильник внутри самой обычной отражайкой «Стенофон».

Полки в дверце отрезал обычным канцелярским ножом. Оставил только нижнюю.

Около 300 руб. за отражайку, при этом использована была только половина.

Свет

В юности я уже как-то делал «лабораторию» в кладовке по фильму Хорхе Сервантеса, но гров был прерван незапланированными проблемами, и затея эта была отложена в долгий ящик.

В то время я использовал классику — ДНаТ 400Вт, и знаю, что это довольно пожароопасная штука. Про ЛЕД-лампы тогда никто не слышал.

В этот раз я сразу отказался от ДНаТа в пользу ЛЕД, так как пожарная безопасность — очень важный момент. ЛЕД, конечно, греется, но ДНаТ имеет свойство плавиться и гореть.

Посмотрев Жекин видос про бытовой ЛЕД и расчет света, понял, что на бокс таких размеров и одну растиху много мне не потребуется, и решил, что это будут четыре более-менее мощных ЛЕД-лампы — одна 40-ваттная 6500 кельвин, и три 36-ваттные 2700 кельвин.

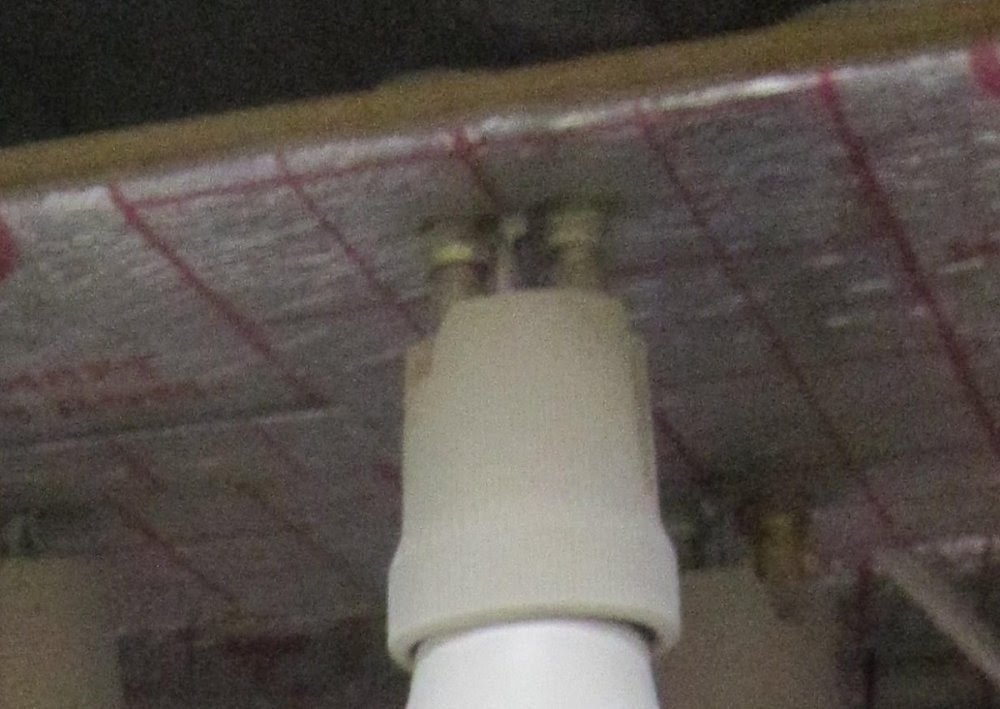

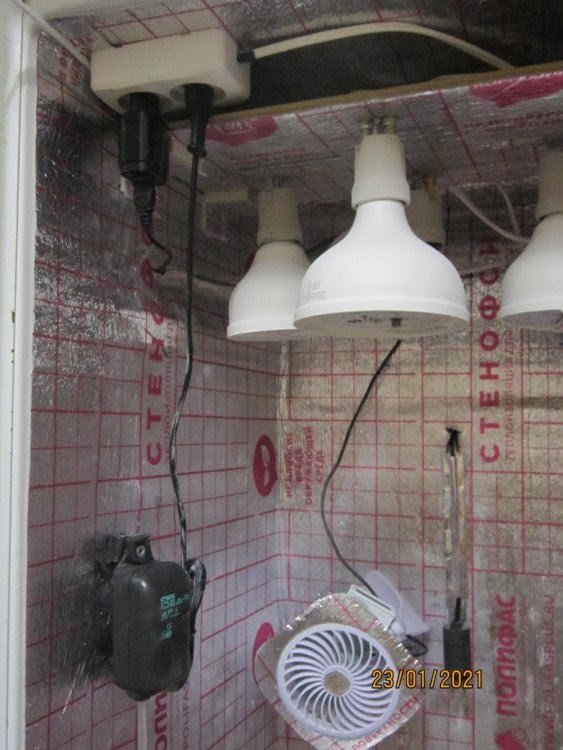

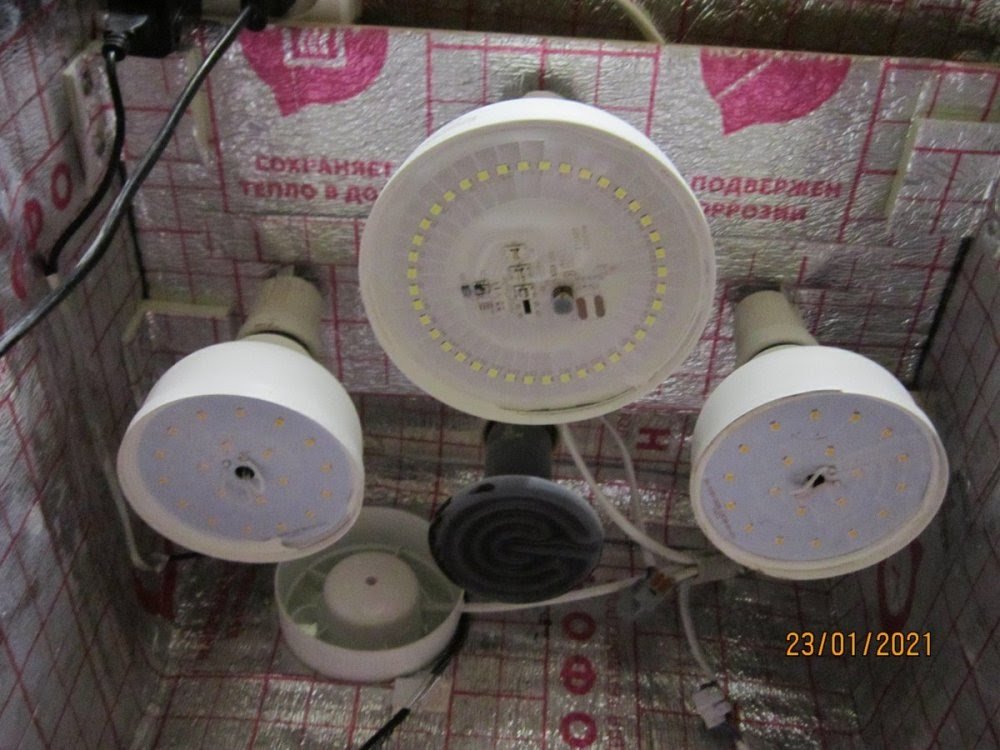

Взял кусок ламината, отпилил нужную ширину, обклеил отражайкой и примастырил четыре патрона Е27 через «теплообменники» из переходников для ТВ-антенны.

Как видите, лампы три, а не четыре, как было запланировано, так как четвертый патрон занял обогрев.

По итогу вышло 112 Вт и около 9000 Лм. Соотношение спектра 6500/2700, примерно 60/40%

Все соединения проводов на ваги. Лампы (без проводов, патронов, вагов, и ламинатины) стоили порядка 1700 руб.

Знаю, что свет слабоват, но результат меня более чем устраивает. На следующий гров мне уже пришел борд от «Минифермера» с полным спектром за почти 4000 руб. с учетом доставки. Пока иду по бюджетным вариантам, но это же хобби, и с опытом серьёзность аппаратуры будет возрастать.

Вентиляция

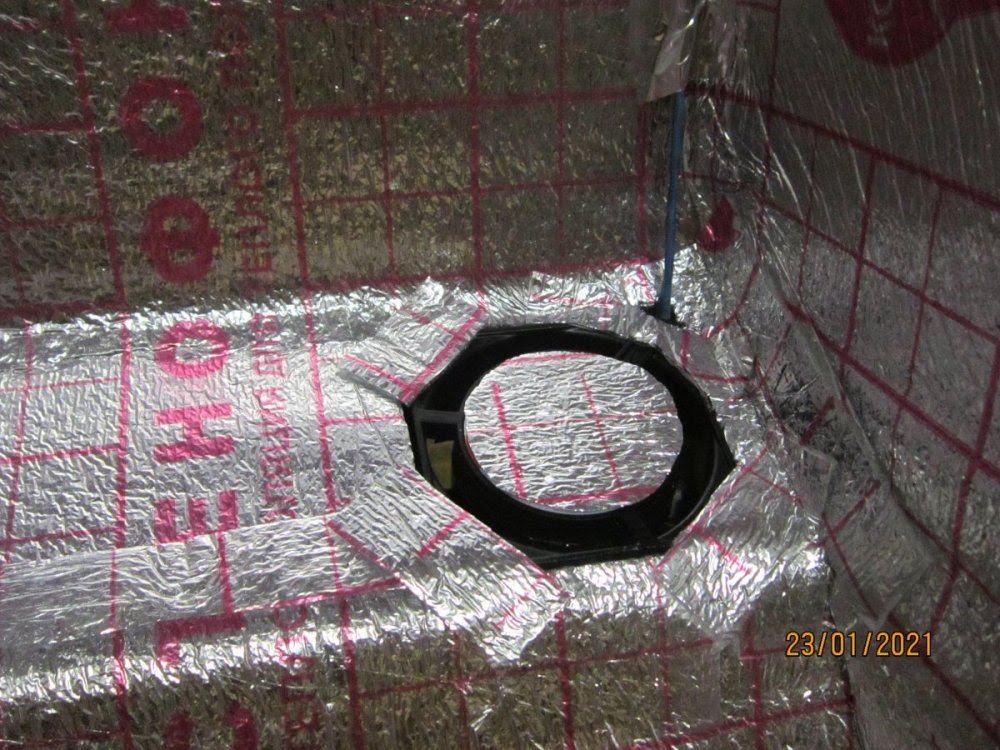

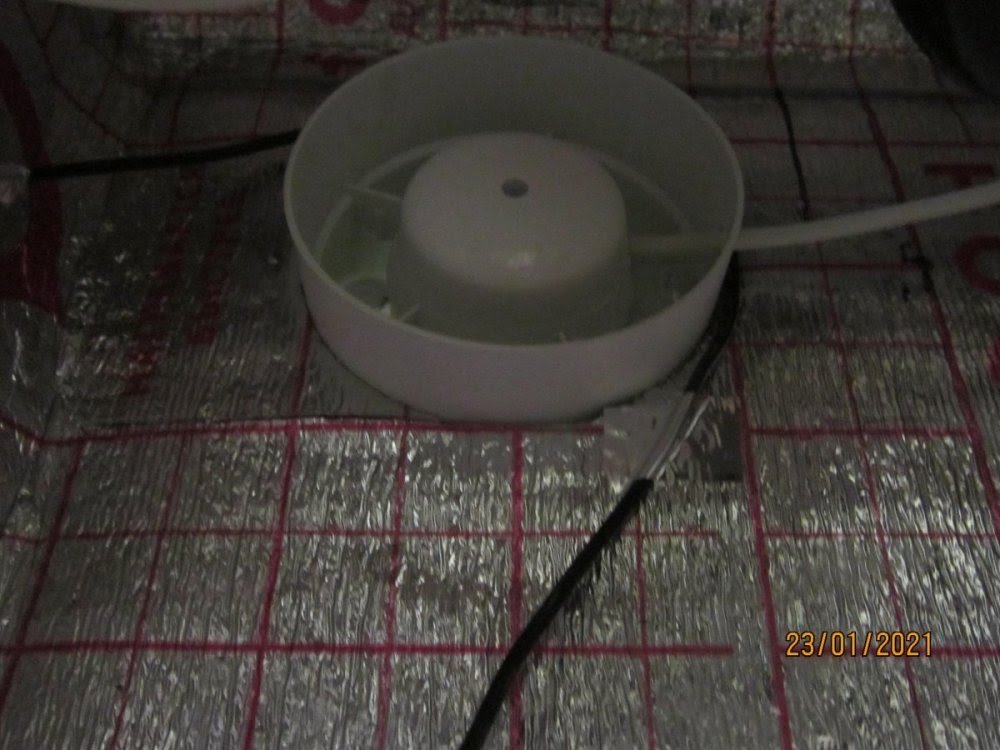

С вентиляшкой всё понятно — должны быть подача и отток. В качестве оттока был взят самый обыкновенный канальник и установлен в верхний левый угол бокса.

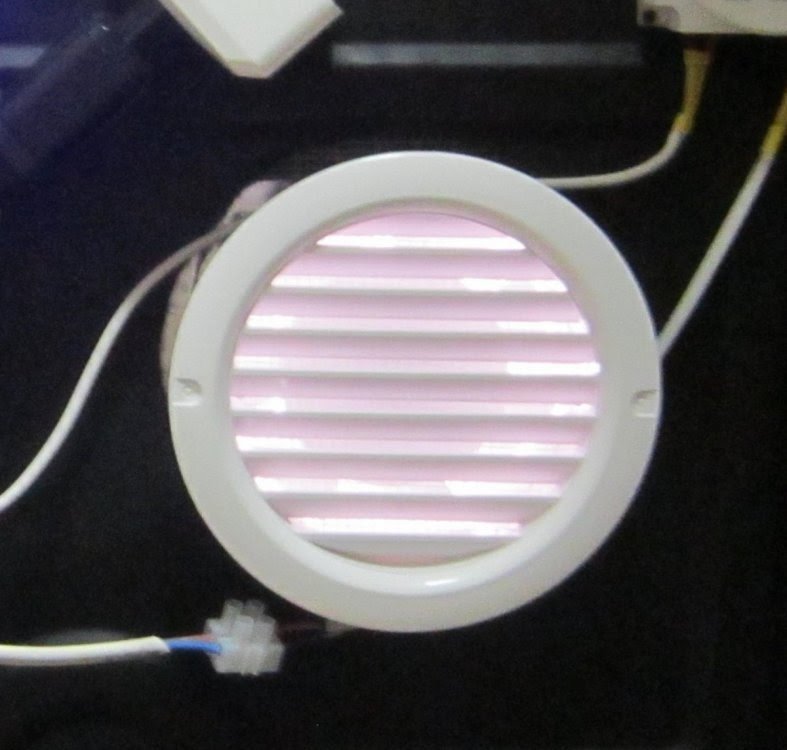

Сразу хочу отметить для всех, кто будет это читать. Ставьте снаружи подобную приблуду с направлением вывода воздуха, потому что если этой решетки не будет, а бокс будет стоять у стены (что скорее всего — не посреди комнаты же ему стоять), то выдуваемый воздух будет «упираться» в стену, из-за чего будет создаваться этакая воздушная пробка, мешающая нормальному оттоку воздуха.

После того, как я поставил эту решетку, время охлаждения бокса на 3°С сократилось с 20–30 минут до трёх! Т.е. у меня выстроился нормальный цикл смены воздуха. Примерно раз в 10 минут включается вентиляшка и меняет воздух за 3–4 минуты. Цена выдува с решеткой около 700 руб.

Приточный вентель я решил поставить поменьше. Заказал обычный кулер с подключением к 220В.

Очень порадовал скос, в который вмонтирован кулер. Его угол такой, что задуваемый воздух идёт в середину бокса.

Учитывая то, что стенки холодильника — это экструдированный пенополистирол под пластиковым покрытием, в них было нетрудно прорезать нужные отверстия обычным канцелярским ножом.

Цена кулера ~600 руб.

Обогрев на время сна

Здесь я изрядно поломал голову. Рассматривал сначала всякие разные миниконвекторы — уж больно стрёмно с точки зрения пожара.

Тёплый пол — слишком запарно. Терморегулятор и опять же пожарная безопасность не давала покоя.

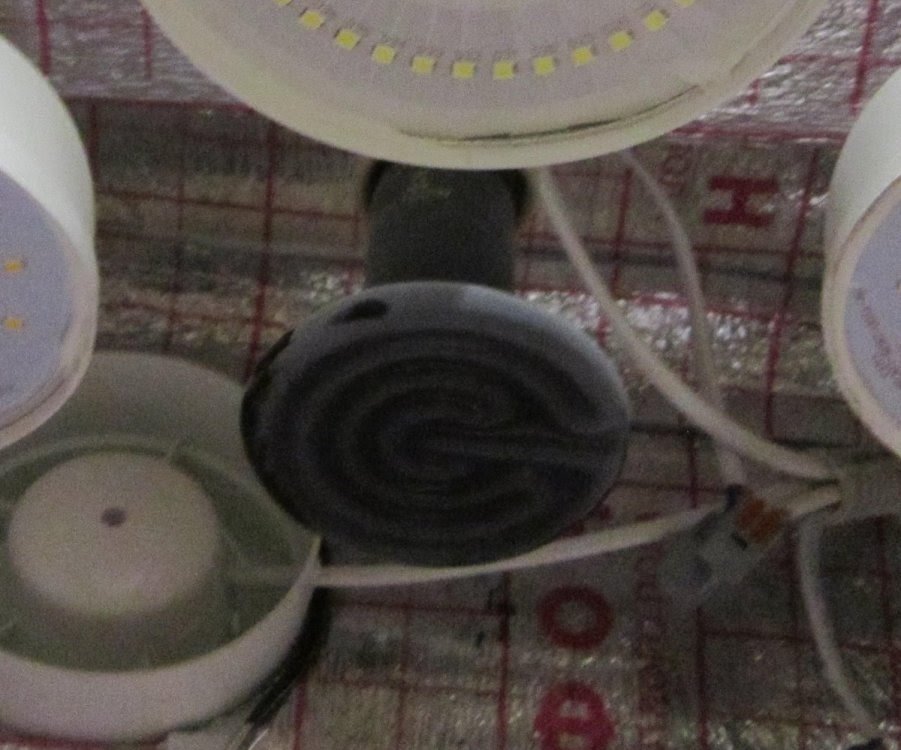

В итоге наткнулся в интернете на инфракрасную лампу, которая греет, не излучая свет. Такие штуки используют в инкубаторах, террариумах, а у кореша, например, попугай греется у такой лампы. А то, что она вкручивается в патрон Е27, стало дополнительным преимуществом в пользу этого девайса. В итоге было принято решение использовать один из патронов для освещения под эту ИК-лампу.

Цена ИК-лампы около 500 руб.

Циркуляция воздуха

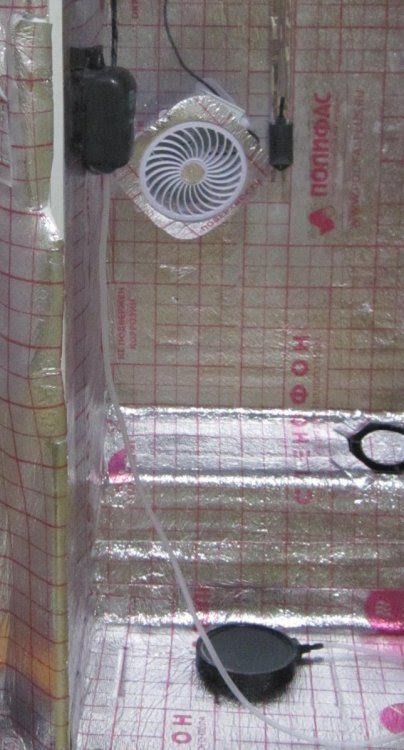

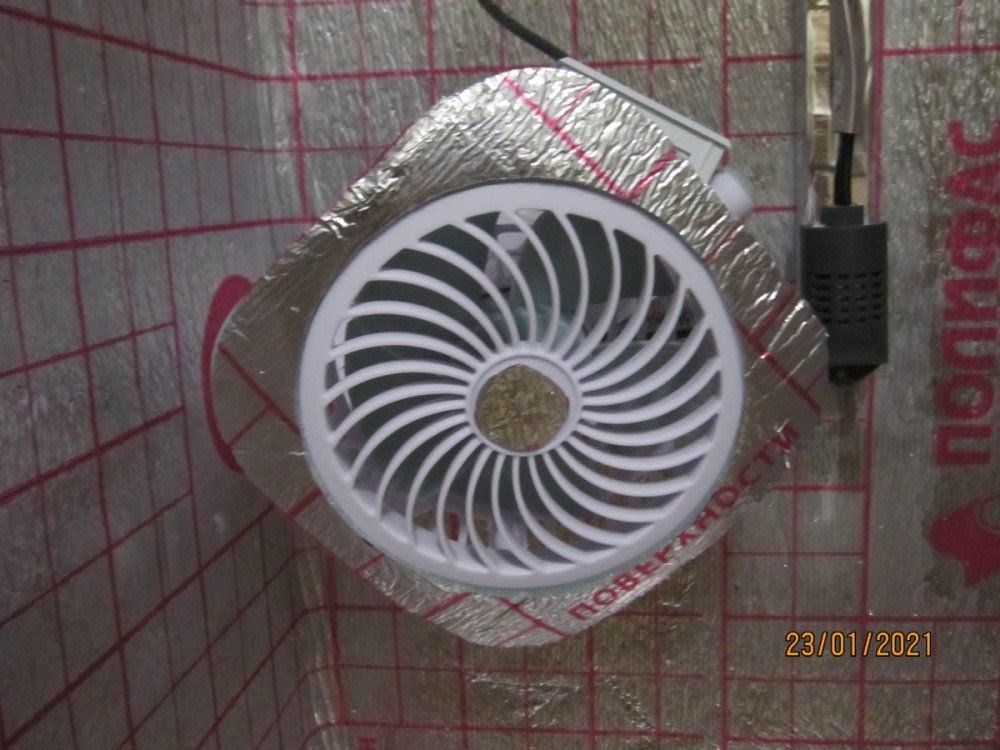

Как и с вентиляшкой, тоже всё понятно: должен стоять вентель, который будет гонять воздух внутри бокса.

Непросто оказалось найти маленький настольный вентилятор осенью — типа не сезон, товар вышел из ассортимента до следующего лета. Пробежавшись по магазинам, нашел подходящий вариант.

Очень достойный вариант: две скорости и возможность крутить его во всех направлениях. Просверлил в основании отверстие и присобачил на саморез, проложив под основание прокладку из вспененного полиэтилена, чтобы когда его крутишь, не повредить отражайку.

Циркулятор — 600 руб. Почти весь гров работал только днём, но недавно переставил его на круглосуточный обдув.

Влажность

Тоже голова была сломана, так как обычный увлажнитель с автоматической поддержкой уровня влажности в бокс таких размеров тупо не влезает. Проштудировав Али, нарвался на вот такого красавчика:

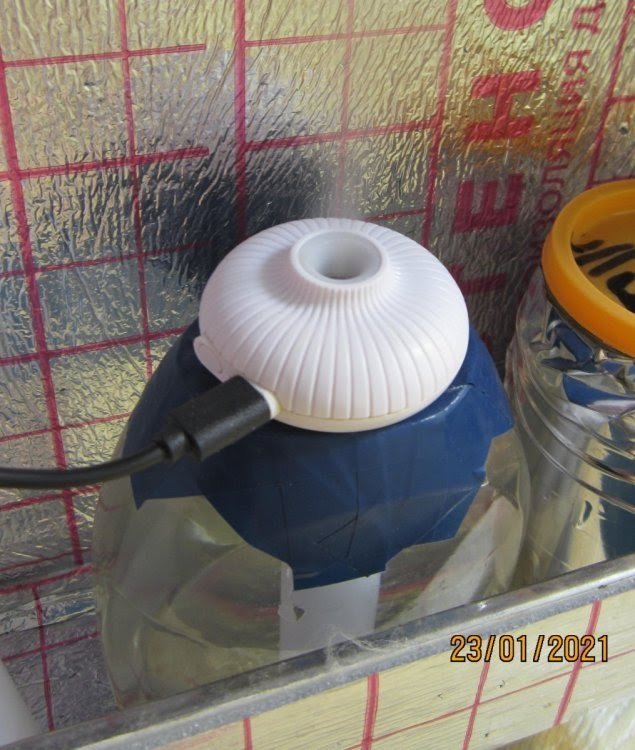

Пожалуй, одно из лучших решений для бокса небольших размеров, состоящее из головы (собственно сам увлажнитель) и стержня, который впитывает воду и передает её в голову. Кстати, на фото он в процессе, делает пар.

Тут не обошлось без вмешательства. Дело в том, что запитка его в будущем планировалась на регулятор влажности, который его должен включать и выключать, но у него есть кнопка включения, которую после его отключения каждый раз надо нажимать. Пришлось разобрать его и замкнуть кнопку, чтобы она была всегда нажата. Замкнул без паяльников, просто запихнул внутри упор, который постоянно давит на кнопку. Дальше проявилась еще одна проблема — влагинатор выключался через 1–1,5 часа непрерывной работы. Сначала (пока ждал регулятор), я посадил его на механическую розетку, выставив следующий режим работы в световой день: 1 час работает, 30 мин не работает. Получилось, что выключаясь, он сбрасывался, и таким образом проблема его отключения была решена. Когда пришел регулятор, дела наладились, потому что при достижении определенных параметров увлажнитель включался или выключался. Это также поспособствовало экономии воды для увлажнителя.

С водой тоже нюанс — тару для такого увлажнителя лучше брать широкую и максимального объема, так как имеет значение уровень воды. Когда он опускается слишком низко, стержень увлажнителя начинает сверху подсыхать и плохо передавать влагу. У меня сейчас пол-литровая тара из-под жидкого мыла. Раз в сутки доливаю воду. Жду, пока освободится 0,75 л от геля для душа — широкая и низкая.

Цена увлажнителя — 300 руб.

Устройство гидропонной системы

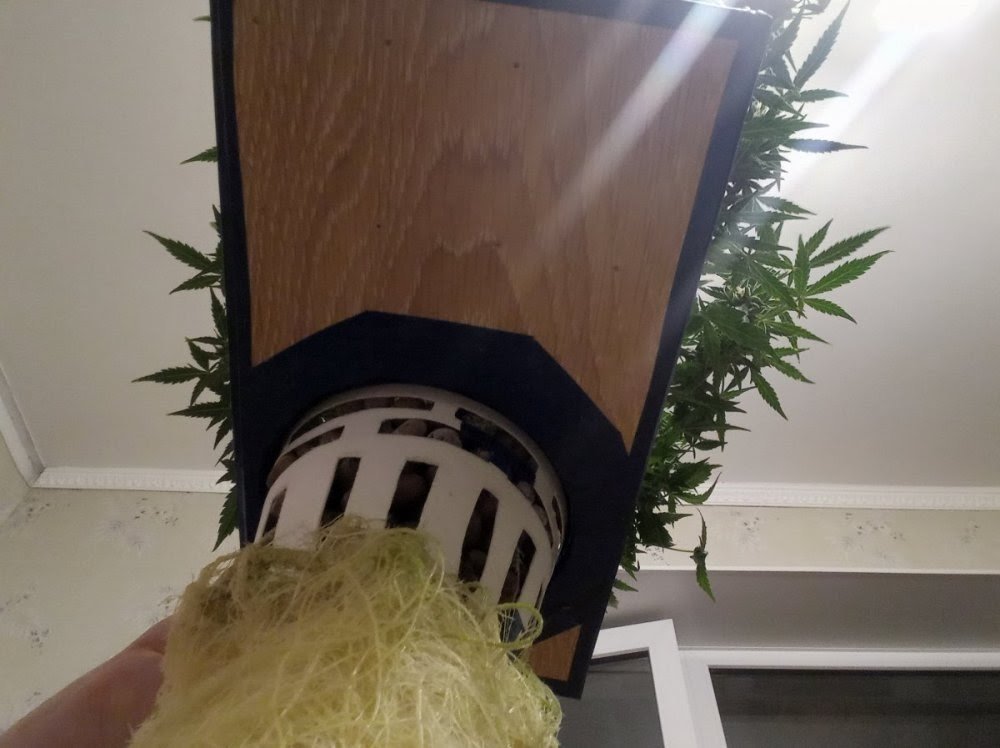

Ничего сложного, но много муторной работы. Решетчатый горшок (сделал сам из обычного) вставлен в отверстие, выпиленное в ещё одном куске ламината, который по ширине идеально подошел, как крышка, для стандартного корыта от холодильника. Все открытые края заклеены изолентой, чтобы ламинатина не разбухла от влажности. Отверстие сделано сбоку, чтобы корни растихи уходили в сторону (так как корыто неглубокое), а также для организации ЛСТ-тренировки над крышкой.

Фото снизу. Что сверху — увидите далее

Субстрат взял классический — керамзит. На Дзаги прочитал как его промыть, всё сделал по инструкции, и всё окЭ. В след раз хочу посадить на кокос.

Компрессор — один из важных моментов — нужен для аэрации, и при этом довольно шумный. Я взял древний компрессор для аквариума, нашел в деревне, поэтому он достался мне даром. Очень мощный, без труда прожимает аэраторный камень d 10 см, в отличие от бесшумного, что я заказал на Али. Это был провал. Он мегаслабый, поэтому я оставил старый, но заменил одеревеневший шланг на новый, мягенький, и шума стало гораздо меньше. Новый буду потом использовать как вспомогательный.

Аэраторный камень сначала был звездочка из звериного магазина, потом круглый 10 см пришел с Али.

• Компрессор старый — бесплатно
• Компрессор новый — 1000 руб.
• Аэраторный камень старый/новый — 300/300 руб.

Автоматика

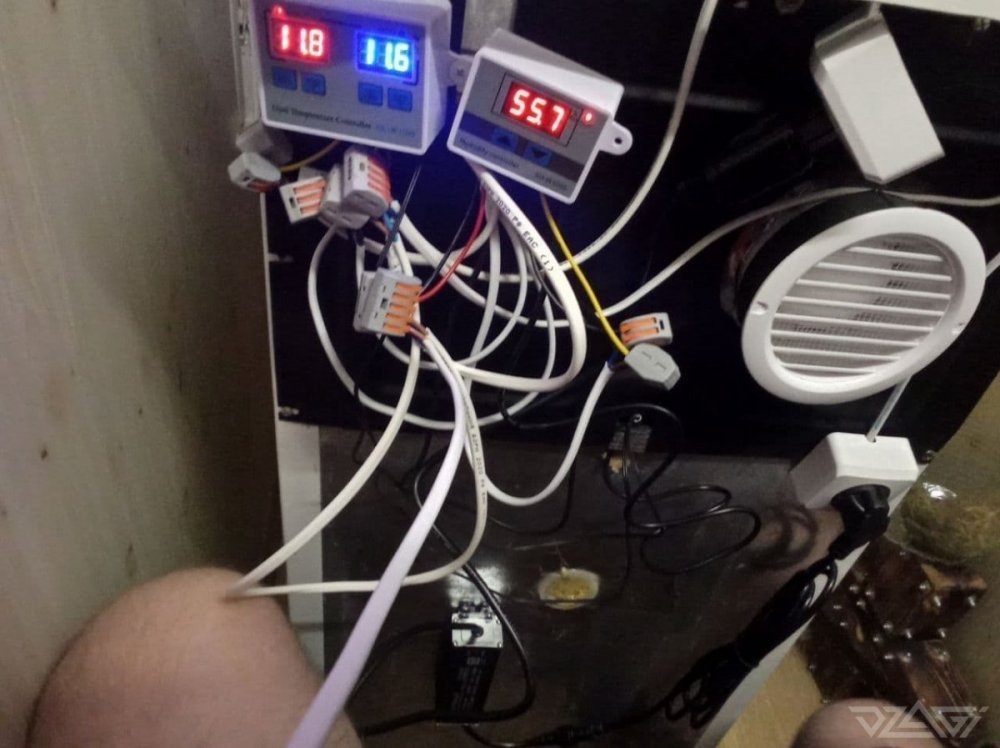

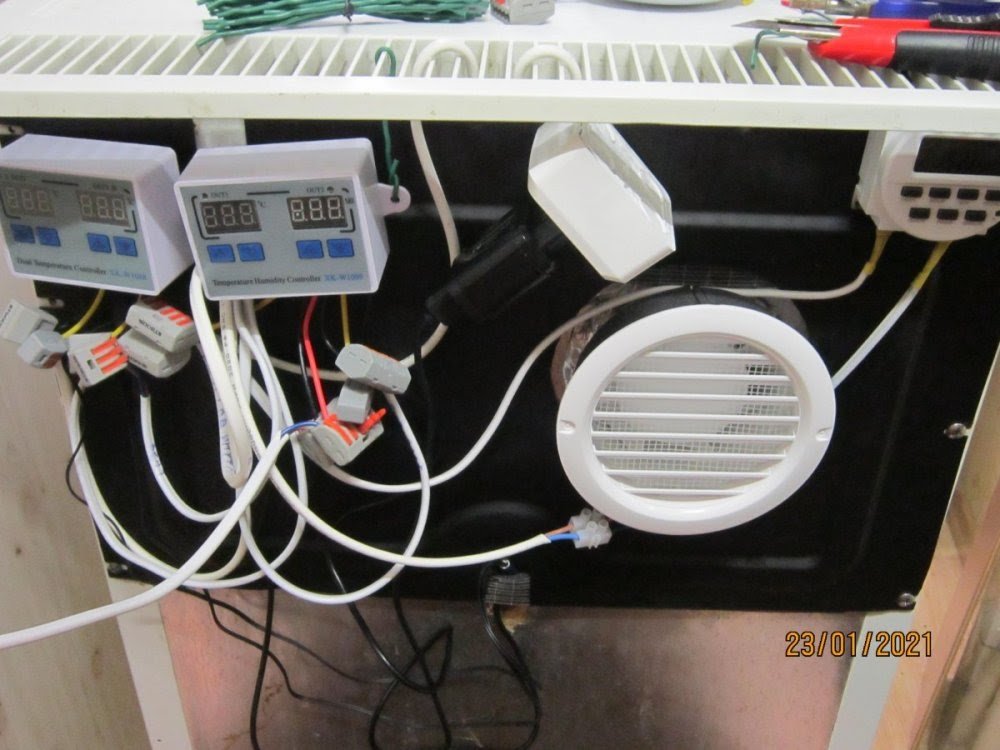

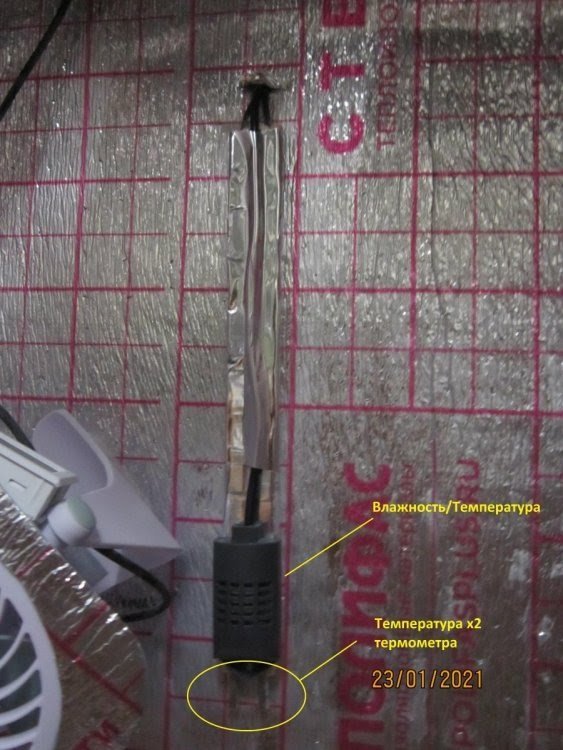

Наконец, самое интересное — автоматизация температурного и влажностного режима. При помощи видео Ganja Hands о регуляторе температуры и влажности, я напал на след аппаратуры на алиэкспресс и первым делом нашёл и заказал терморегулятор с двумя выходами, который запитал на вентиляцию и подогрев. На каждый выход можно сделать включение и выключение прибора при достижении определенной температуры. Так, вентиляцию я настроил на включение при 28°С и выключение при 26°С (на цвете снизил на 26/24°), а обогрев включается при 20°С, а выключается при 23°С. Регуляторы эти бывают для 12v, 24v и 220v сетей, я выбрал 220v, так как у меня весь холодос на такой сети.

Что касается влаги, то тут помучался. Первый регулятор я заказал с одним выходом, только на влагу — он не дошёл. Заказал ещё раз, только уже с двумя выходами — один на влажность и один на температуру с перспективой сделать противопожарную безопасность, запитав на температурный выход всю систему и выставив отключение на 40 или 50°С. Таким образом, если вентиляция выйдет из строя и в холодосе начнет подниматься температура, то на 50°С (я так выставил), вся система выключается.

Свет запитан на автомат, на котором выставлен цикл день/ночь. С самого начала, посмотрев по таблицам всяким, я решил рОстить на цикле 16/8, но, когда начался цвет, я понял, что 18/6 — это всё-таки лучший вариант для автоцвета (тем более с моим лажовым освещением), и перевел на 18/6.

• Регулятор температуры двойной — 700 руб.
• Регулятор температуры и влажности — 900 руб.
• Автомат на свет — 600 руб.

Бонусный пункт

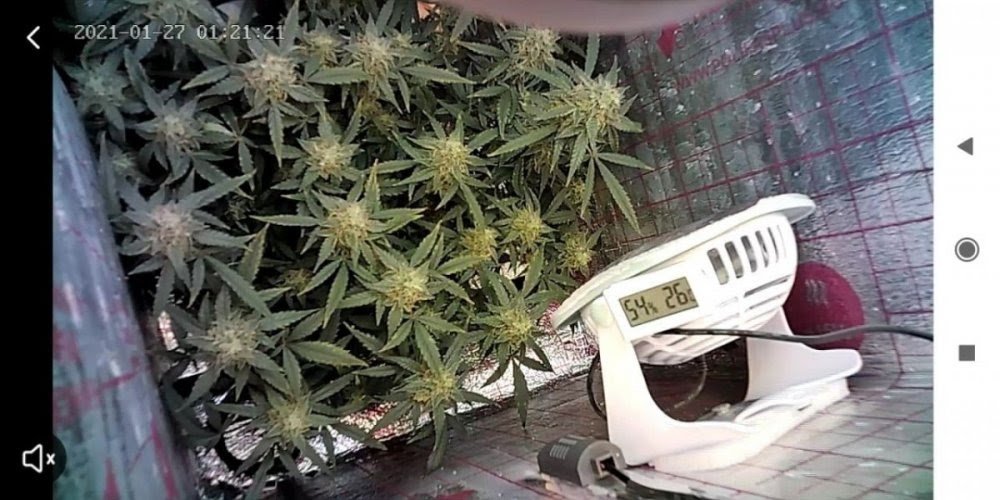

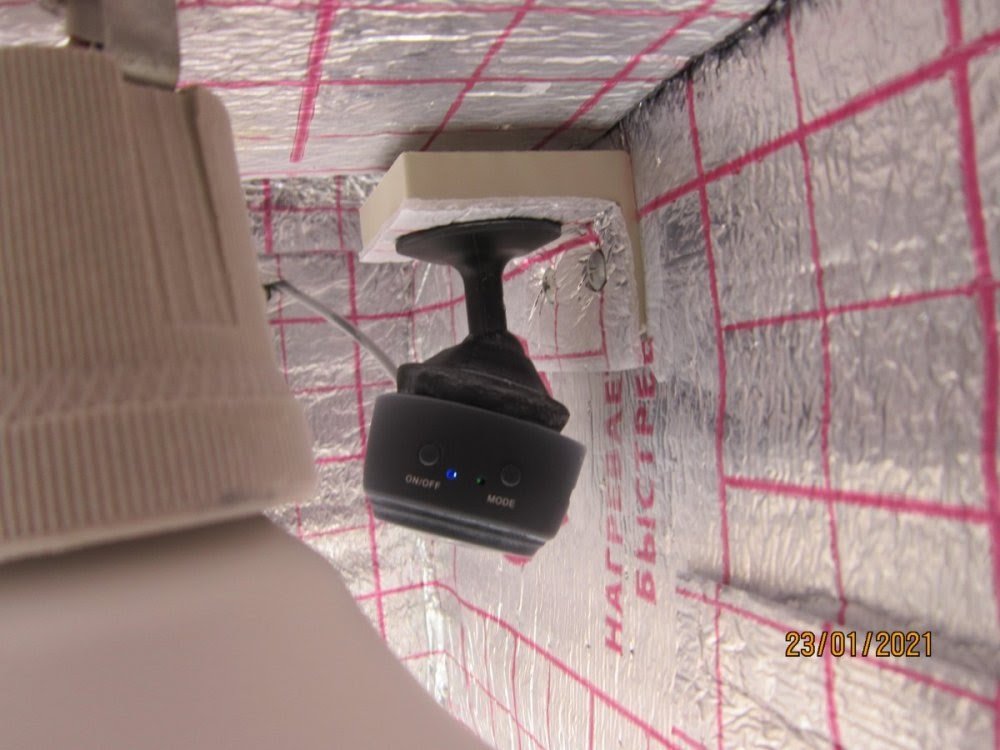

Наверное, внимательные обратили внимание на розетку, висящую посреди этой кучи проводов. Это — вайфай IP-камера — чудо чудесное, необходимое для мониторинга того, что там внутри, без постоянного открывания бокса.

Тоже алиэкспресс подлечил. Смотрим:

Шикарная штука! Начинаю нервничать, когда я в отъезде, а камера начинает глючить (бывает), но, как правило, быстро приходит в норму (всё из-за интернета).

Работает 24/7, есть функции ночного видения, запись в облако и датчик движения. Можно настроить всякие разные сценарии и протоколы. Но мне нравится просто залипать в неё вечерами. =))))

Стоимость — 1000 руб.

Фильтрация воздуха

Пытался этот вопрос решить HEPA-фильтром от пылесоса, который по размеру как раз вставлялся в канальник, но это слишком затруднило отток воздуха, вследствие чего температура стояла на месте, поэтому я отказался от этой идеи.

Пока что это вопрос не первостепенной важности, но тащит на балконе будь здоров. Поэтому к следующему грову оборудую бокс угольником. Или сделаю сам, или куплю.

Бюджет

• Холодильник — 1500 руб.
• Свет — с учетом вагов и патронов, можно округлить до 2000 руб.
• Вентиляция, вход/выход — 1300 руб.
• Обогрев — 500 руб.
• Циркуляция — 600 руб.
• Увлажнитель — 300 руб.
• Автоматика темп/темп-влаг/свет — 2200 руб.
• Компрессоры и аэраторы — 1600 руб.

Итого: 10 000 рублей

По мелочи на ваги, провода, скотчи, можно ещё тысячу накинуть.

Что выросло

Результат превзошел все мои ожидания: 53 г сухого материала! Я ожидал 30–35, но вышло в полтора раза больше! 40 — с веток, 10 — чисто верхние бошки и 3,6 — главная кола.

Считаю проект успешным, и то, что с одной семки на таком лажовом свете можно поднять полтос, меня поразило.

Теперь буду перепиливать бокс под новый свет (нужно перенести обогрев на стену и примастырить ЛЕД-борд), после чего запущу следующий гров — гидра на кокосе. Сорт будет АК-77 или Горилла, еще не решил. Посмотрим, что получится.

Установка LED board и угольного фильтра

Итак, как я писал в окончании прошлого цикла, в моих планах было заменить свет на ЛЕД борд, а также разобраться с фильтрацией воздуха, чтобы недостелс стал стелсом.

Долго выбирая между LedTec и Минифермером, рассматривал принципиальную разницу и понял, что диоды одинаковые, а драйверы нет. LedTec используют драйверы Meanwell, а Минифермер клепает свой нейм на ноунейм. Разница в цене в полтора раза, Минифермер 2700 р. (а сейчас 3000 р.) LedTec 4600 р. (сейчас уже 5650 р.) за идентичный борд 60 Вт. Учитывая то, что драйверы Минвелл считаются лучшими, это обоснованная разница в цене. Пообщавшись с более опытными гроверами и почитав разного чтива, пришел к выводу, что Минифермера на моём уровне гроверского развития будет достаточно, и на ближайшие пару лет этого света мне хватит.

Заказал, получил, примерил, задумался...Запарившись на диодах и драйверах, я совсем забыл про такой важный параметр, как размеры. ЛедТек был более квадратный (326х240мм), а Минифермер - более прямоугольный (380х180мм). Отдача по люксам и ППФД одинаковая, спектры тоже. Купленный борд влезал в холодос, но почти в притирку, что смутило меня с точки зрения безопасности, ведь он всё равно греется, значит надо как-то огородить края холодоса от нагретого борда. На помощь пришел дружище. Он работает на производстве, и притащил мне полимерные трубки, которые не боятся нагрева до 500*С, при этом сами они не нагреваются, и их можно очень просто резать канцелярским ножом. По итогу вопрос теплоизоляции стен бокса от борда был решен - я просто сделал прорези в трубках, поместил в них края борда, вкрутил по 2 самореза в стены холодоса, и установил всю конструкицю на них.

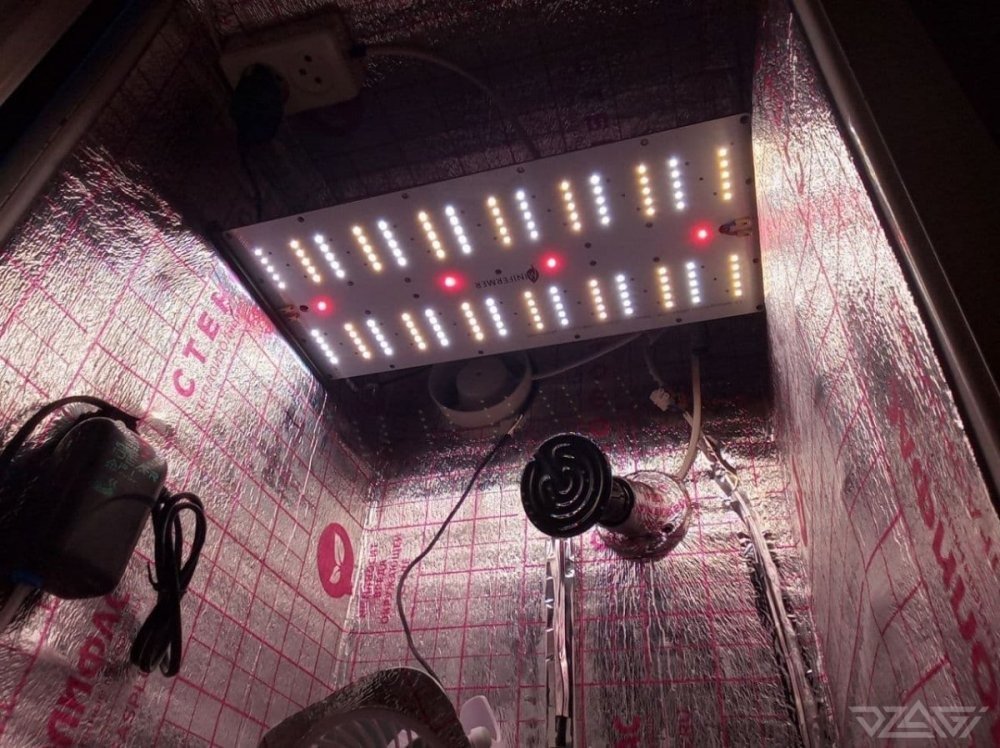

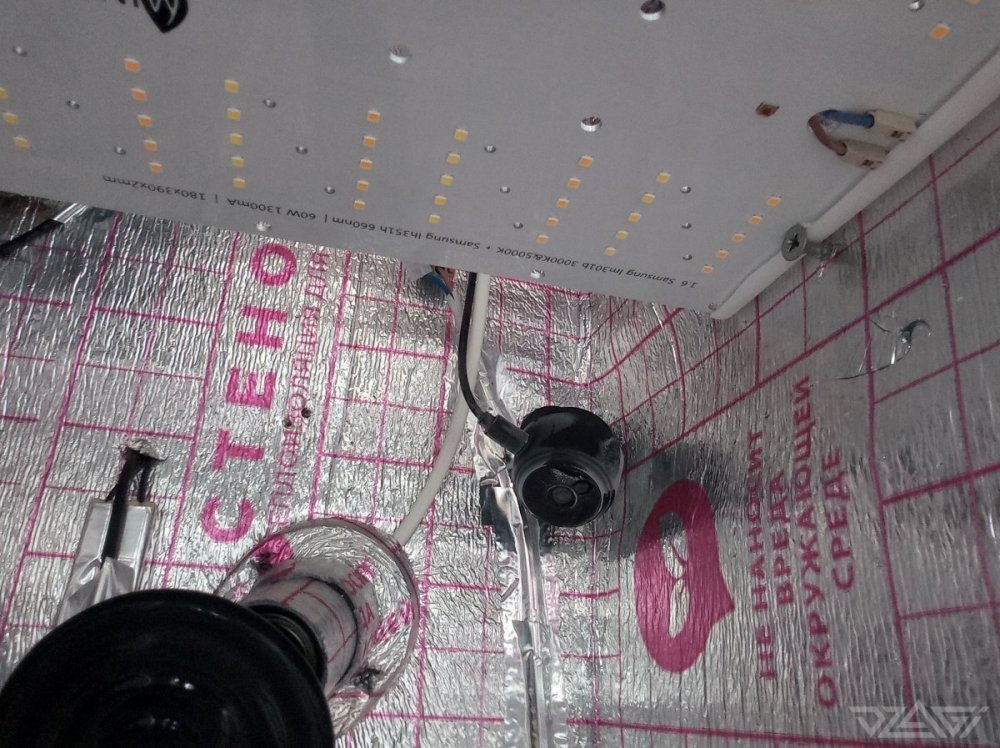

Как видите, борд и так хорошо стоит в распор за счет выпирающих полозьев, предназначенных для стеклянных полок холодильника (они заклеены отражайкой). Когда мне потребовалось перенести борд выше, уже на помощь пришли саморезы.

Наверху (две черные полосы на стенах) - предыдущий вариант его крепления - уплотнительная теплоизоляционная самоклеющаяся лента - кстати, тоже рабочий вариант, но трубки надежнее.

Также вы могли заметить, что ИК лампа переехала на стену. Так как раньше она находилась в патроне на самодельном быт ЛЕД борде, ей потребовалось новое место. Четко выверив её позицию так, чтобы её не нужно было менять, и чтобы она не засушила будущую растиху, я присобачил обогрев на стену, направив в центр бокса.

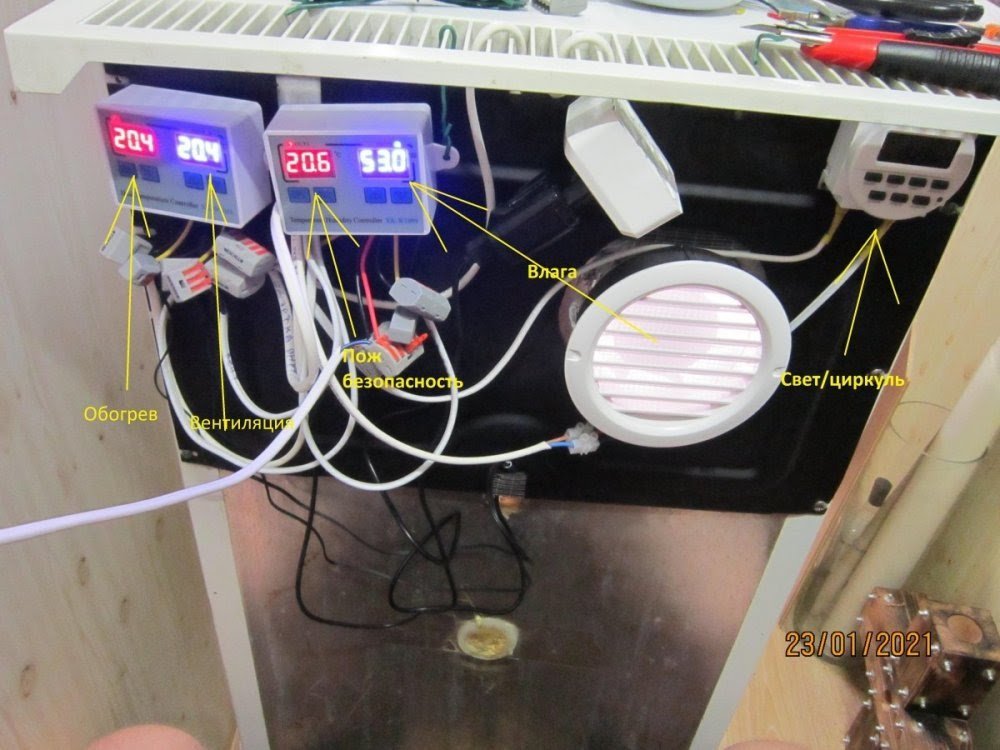

Это "спина" холодоса, первые включения после модернизации. Красный левый датчик - от нагрева. Горящая красная лампочка говорит о том, что нагрев идёт, и будет идти, пока цифра не достигнет 22*С. Драйвер от борда я вынес наружу (вон он внизу), и прикрутил его к "спине" через прокладки из термостойкого уплотнителя. Под него пришлось сделать отдельную розетку, но из-за этого вся электросхема даже упростилась.

Лед борд Минифермер 60Вт, спектр не помню - 3000 руб.

После нескольких часов прогона системы порожняком - всё работало. Свет ветил, вентилятор выдувал, обогрев обогревал. Осталось придумать куда поставить фильтр.

К этому моменту я уже плотно занимался изучением угольных фильтров, и понимал, что мне нужен самый компактный. Даже уже успел купить один вариант, но примерив, и поняв, что он всё-же велик, венул его обратно. Расстроился, но ведь, кто ищет - тот найдет.

По итогу, не помню уже как, но я нарвался в сети на самый маленький угольный фильтр с хорошим КПД (максимальным для таких размеров) - Clean Smell 100 Mini. Его диаметр - 130мм, длина с фланцем - 210мм, диаметр фланца - 100мм, производительность - 150м3/ч, уголь - немецкий Silcarbon (говорят лучший), толщина прослойки - 40мм, вес - 1,2кг. Профи сказали, что угля в нём маловато, хотя бы ближе к 2кг советовали, но здесь можно самому менять уголь, поэтому потом забью его под завязку, а пока пускай работает так. Проверим.

Поискав самый выгодный для меня вариант по цене и доставке, остановился на магазе HomeHarvest.

Итого с доставкой он мне обошелся в 2500 р.

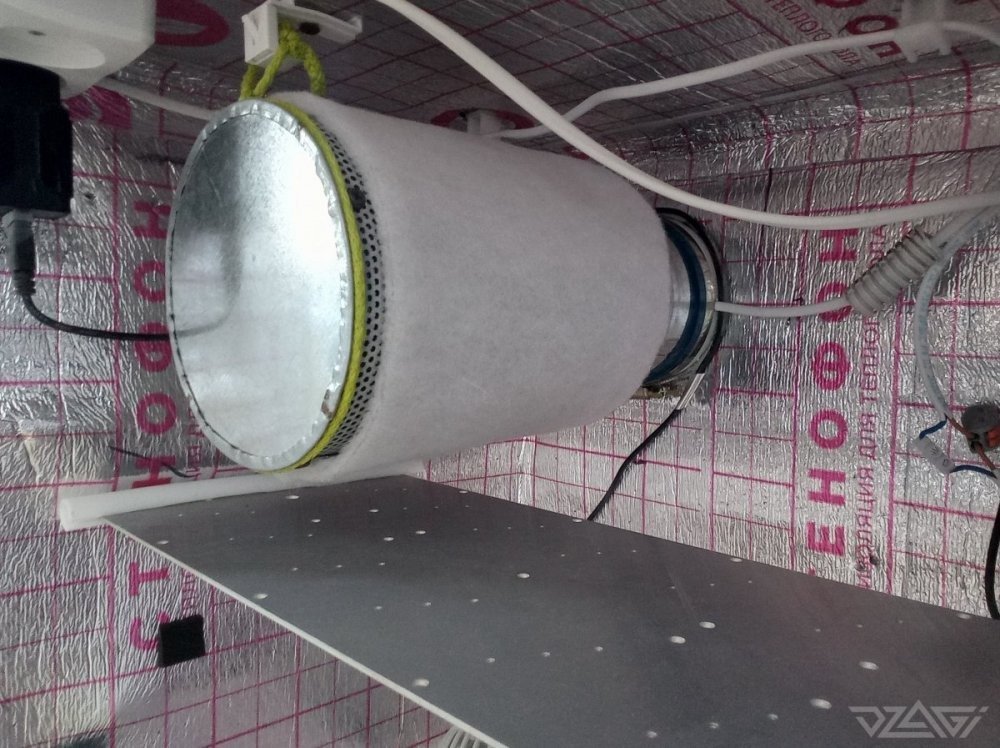

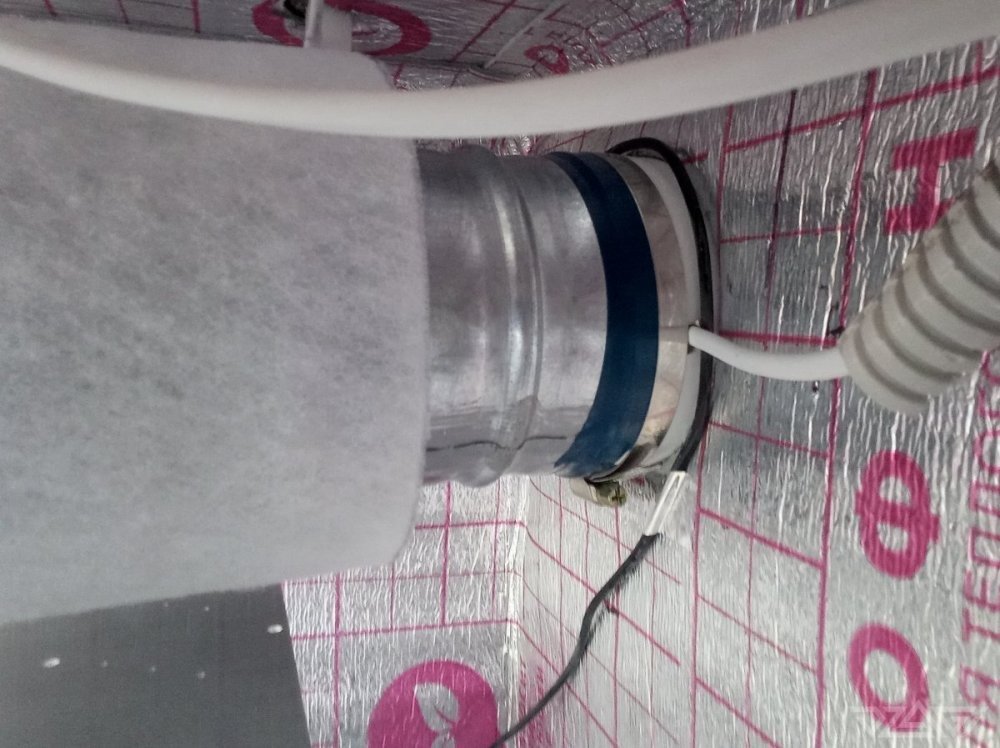

Наверху держится на защёлкиваюющемся креплении (хз откуда оно у меня). При необходимости можно очень просто отщёлнуть и снять фильтр, предварительно раскрутив хомут на фланце и сняв изоленту.

К вентилятору подключил при помощи металлического переходника, заизолировав изолентой оба соединения.

Кстати камеру тоже перенес на стену, ниже (раньше она держалась на самопальном свете). Она по итогу не давала полный обзор, но успокоение при её просмотре, когда я был в отъездах, приносила.

Фильтр я монтировал уже во время грова, растихе тогда было порядка 3-4 недель, и она начинала пахнуть. В конечном итоге фильтр показал себя отлично! Лёгкий запах на балконе начал появляться за пару-тройку недель до харвеста, а если окно на балконе было открыто, то ничем не пахло. В дом ничего не тянуло, и мой моск постигло спокойствие от песдежа жены про постоянную вонь. Кстати, если бы не трудная обстановка с влажностью на протяжении всего цветения, уверен, фильтр показал бы себя еще лучше, так как эффективен он при влажности, не превышающей 80%, а у меня на всей стадии цветения было 99,9%, об этом будет чуть ниже, после ответов на вопросы.

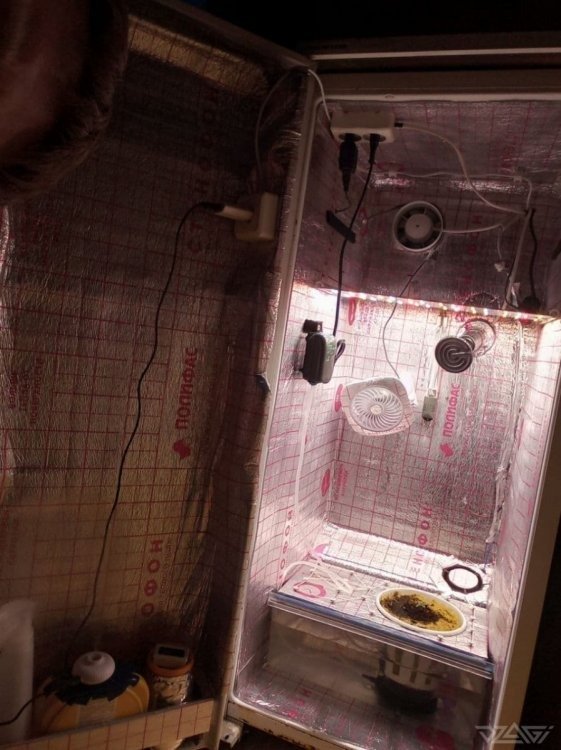

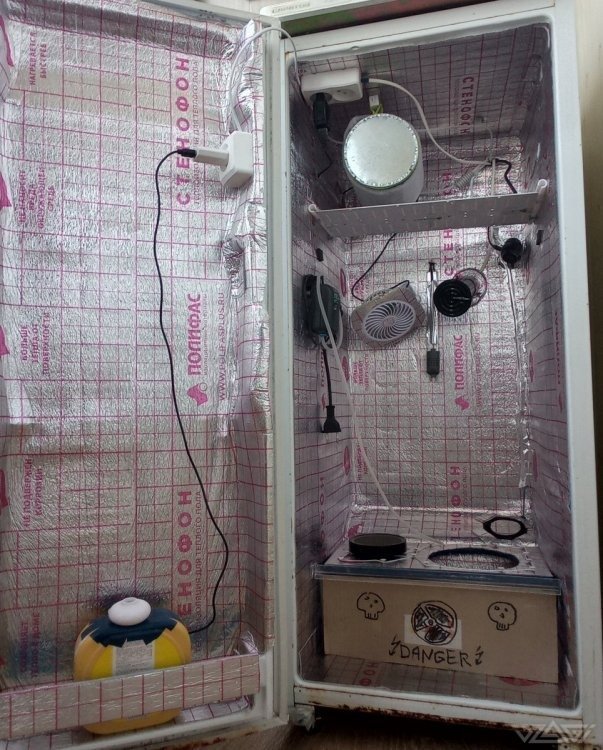

Вот так сегодня выглядит мой гидробокс. Ожидает засадки семки под репорт от Sweet Seeds, где мне посчастливилось быть одним из выбранных гроурепортеров.

Дальше отвечу на вопросы Супермодера.

Обогрев справился со своей задачей? Все устройства работали как надо и поддерживали оптимальную среду? А зимой как будет?

Обогрев справился со своей задачей на отлично. Я собрал бокс в прошлом октябре, и обогрев как раз был предназначен для грова в зимнее время. Во время сна растихи, когда выключался свет, и ничего не мешало холоду властвовать, в бой вступала ИК лампа. Она же запитана на автоматику, включалась при 19*С, и выключалась при 22*с, тем самым поддерживая оптимальную для сна растихи температуру.

Все системы работали просто отлично. Цикл вентиляции был примерно такой - 10 минут не работает, потом 3-5 минут выдувает и обновляет воздух - а это же белиссимо! При этом и влага в боксе не задерживалась, а если сильно выдувало, то подключался миниувлажнитель. Так что для зимнего гровинга даже на открытом незастекленном балконе, этот холодос - чудо чудесное.

А вот в весенний гров я испытал некоторые неудобства связанные с влажностью и температурой. Логично, что температура в боксе не станет ниже чем снаружи при естественной, пускай и принудительной, вентиляции. Так вот когда пошла жара по 25-30*С, вентиляции пришлось несладко. Вечерами вентиляторы молотили без перерыва по 5-7 часов подряд, начиная издавать звуки усталости, пока солнце не садилось, и на балкон не приходила прохлада, тогда цикл возвращался на стандартные 10/3-5мин.

С другой стороны, это помогло мне не сгноить растиху, потому что пожалев срезки лишних (как по итогу оказалось) отростков при LST, я вырастил такую мохнатку, что её дыхание забивало влагой весь холодильник, и датчик на постоянку показывал мне 99,9% почти на всей стадии цветения, и только когда вентилятор дул минут 15, влажность падала до 65-70%, и держалась, пока выдув работал. А как он выключался, влага быстро поднималась обратно. Тем не менее, гров я завершил, результатом вполне доволен, но об этом уже в другом, следующем, репорте.

Сейчас, надеюсь, я нашел выходи из этой ситуации. Буквально сегодня заказал на Алишке вот такую лабуду - эдакий осушитель воздуха. Сушит гранулами многоразового использования. Что ж...проверим...присобачу его на правую стенку и на след грове посмотрим на что он способен. Будут работать в паре с увлажнителем.. Цена вопроса - 800 руб.

Еще хочу поставить дополнительный циркуляционный вентилятор в дверь холодильника. Небольшой, он будет обдувать низы растения. Варианты на Али уже подобраны. Цена 300-500 руб.

Ну и напоследок спойлерну парой фоток "Мохнатки/АК-47/Зеленый квадрат".

Надеюсь мой строй-репорт вам понравился, и был для вас полезен. Всем доброго здоровья, богатых урожаев, мира в доме, и света в сердце. Залетайте в мой гроурепорт.
