В январе 2009 года я вплотную занялся разработкой нового дома для своих будущих питомцев.





К боксу мной были предъявлены следующие требования:



1. Конструкция гроубокса должна быть полностью автономной, кроме того, она должна быть встроена в уже имеющуюся в доме мебель, чтобы не занимать лишнее место и не выделяться из общего интерьера. Тем не менее, бокс должен быть достаточно просторным, его размеры не должны граничить с удобством его использования.



2. Бокс должен быть приближен к стелсу, т.е. достигнута максимальная свето-, шумо-, вибро- изоляция.



3. Гроубокс должен быть энергоэффективным, в нем должно использоваться только качественное и современное оборудование. Вполне логично, что если наиболее энергоэффективными лампами являются газоразрядные, а энергоэффективной обвязкой - электронный баласт, то странно использовать что-то иное.



4. Бокс должен иметь эффективную и тихую систему охлаждения, желательно с запасом по мощности.



5. Гроубокс должен быть безопасным в использовании, в нём должны присутствовать различные разумные варианты защиты от пожара, коротких замыканий и т.д. Это необходимый аспект при постройке бокса, дополнительная защита наврядли окажется лишней.



6. Бокс должен быть прост в обслуживании и чистке.



7. Бокс должен быть аккуратно исполнен. Эстетическая сторона вопроса имеет для меня большое значение.





Необходимо отметить, что поиск простых и эффективных решений поставленных задач занял гораздо более длительное время, чем их реализация. Концепция постоянно дорабатывалась... Было море расчетов... Итог моих умственных и физических трудов вы можете увидеть ниже:

post-25766-1255339022_thumb.jpg post-25766-1255338846_thumb.jpg



Теперь обо всём по порядку.











Шкаф.

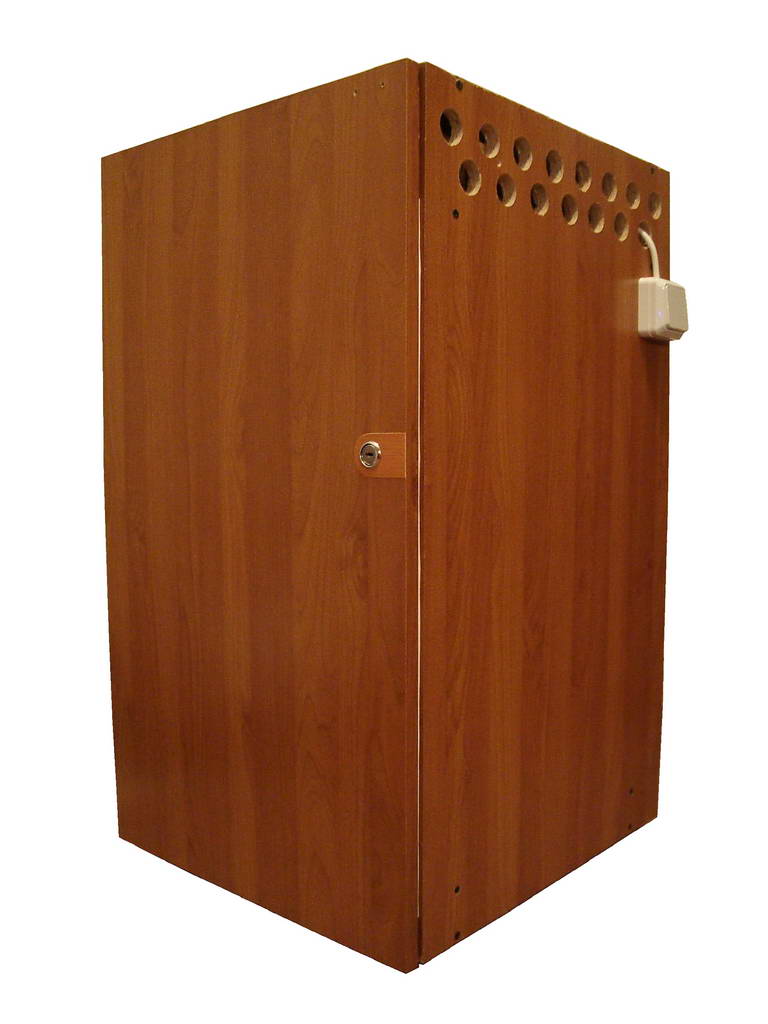

Шкаф представляет собой автономную конструкцию (абсолютно независимую), встроенную в отделение шкафа-купе. Линейные размеры следующие - 43х46х80(83) см ДГВ. Он изготовлен из ламинированного ДСП (кроме задней стенки), которое досталось мне абсолютно бесплатно (это было бракованное и битое ЛДСП, поэтому на нем видны кое-где сколы и лишние отверстия):

post-25766-1255339083_thumb.jpg post-25766-1255339098_thumb.jpg post-25766-1255339055_thumb.jpg post-25766-1255339070_thumb.jpg



Конструкция шкафа следующая (снизу вверх):



1. Ножки - 3 см

2. Двухярусный пол - 3 см

3. Основной отдел - 60 см

4. Техотдел - 10 см



Из основного отдела через техотдел идёт вертикальный воздуховод - 15х6х25 см ДГВ. (также изготовлен из ЛДСП). Шкаф закрывает дверца с замком. Задняя стенка изготовлена из ДВП. Сборка выполнена с помощью саморезов и уголков.



Так как шкаф встроен в отделение шкафа-купе, то его размеры подгонялись под размеры этого отделения. Я старался максимально эффективно использовать предоставленное мне пространство. Дверца шкафа-купе свободно закрывается при интегрированном вовнутрь гроубоксе. Намеков о то, что в шкаф-купе встроен еще один шкаф меньшего размера, не возникает. Шкаф-купе используется по назначению (в отделении, где находится гроубокс, висят вещи на штанге):














Техотдел.






Техотдел располагается сверху конструкции, его габариты 43х46х10 см ДГВ. В нем смонтирована вся электрика бокса:




В техотдел заведено питание (незаметная коммутация к домашней электропроводке), которое распределяется по потребителям на главном клеммнике. Провода медные, сечением 0.75 кв.мм (от ЭПРА к лампе идет провод сечением 1.5 кв.мм):






Ток сначала проходит через одноклавишный выключатель (расположен на внешней стороне правой стенки бокса), далее через элементы защиты (автомат 10А, термопредохранитель в техотделе, термопредохранитель в основном отделе), после чего достигает розеточной группы (3 розетки), к которой подключены приборы управления (2 таймера), к которым, в свою очередь, подключены приборы питания (блок питания, ЭПРА). Электромеханические таймеры фирмы «Feron», пришлось аккуратно разобрать и осуществить коммутацию внутри них - удобство использования и эстетика здесь в приоритете:



post-25766-1255338624_thumb.jpg post-25766-1255338744_thumb.jpg

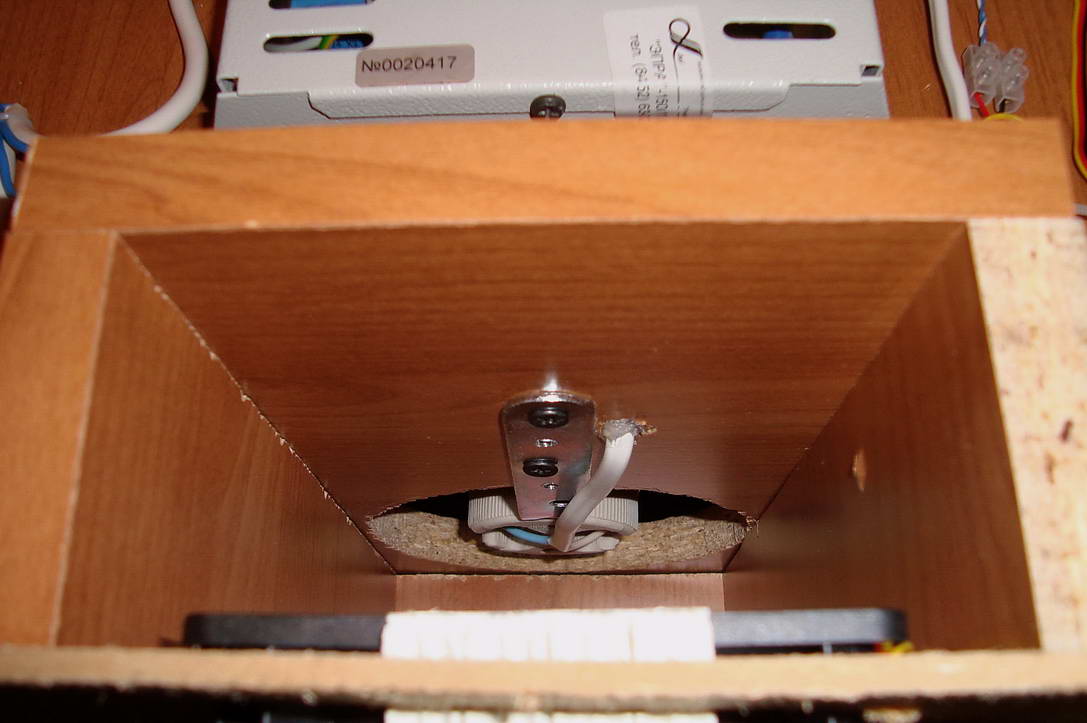

От одного из таймеров питание идет на ЭПРА фирмы «АльфаБэл», от ЭПРА по воздуховоду к лампе:



post-25766-1255338772_thumb.jpg post-25766-1255338653_thumb.jpg



Преимущества использования ЭПРА:



- Не требует монтажа промежуточных зажигающих устройств

- Стабильный световой поток в течение всего срока службы лампы

- Оптимизация режима розжига - мягкий пуск (отсутствие пусковых токов)

- Возможность работы при значительных колебаниях сети (от 150 В до 250 В) со стабильным световым потоком

- Увеличение фактического срока службы лампы в 2-3 раза

- Экономия электроэнергии до 30% по сравнению с ЭмПРА за счет высокого КПД (не менее 0,95%)

- Малый вес и температура в ходе эксплуатации

- Полное отсутствие шума при работе

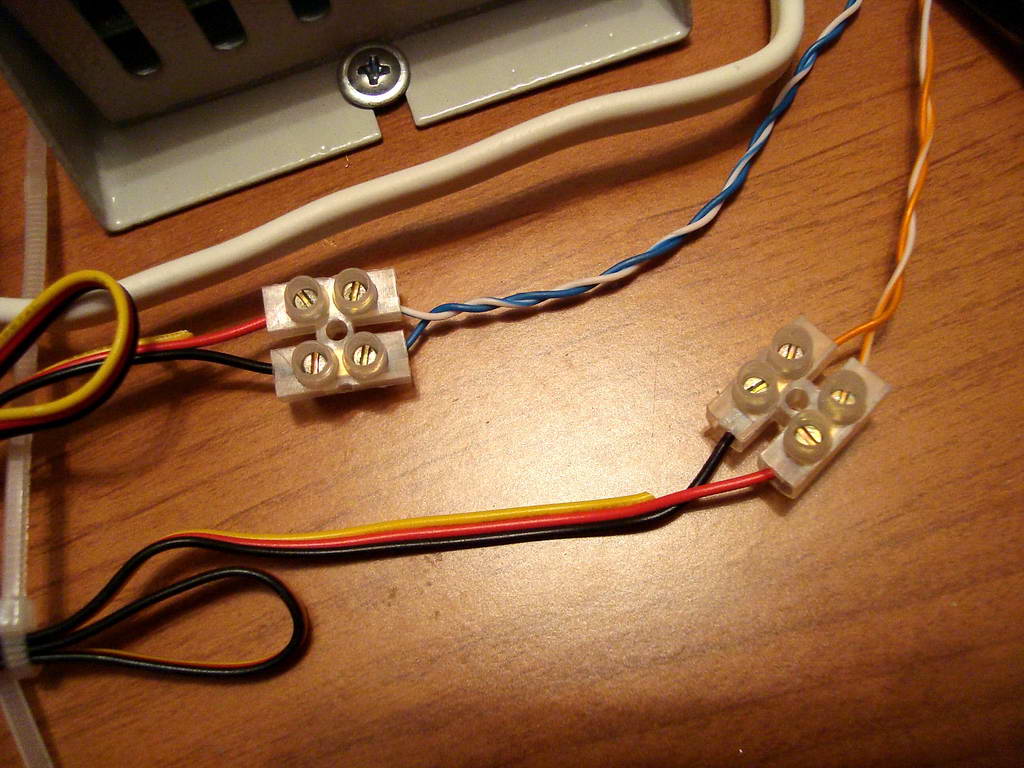

От второго таймера ток идет к блоку питания фирмы «Robiton» (регулируемое напряжение - 1,5-12 B, 1000 mA), к которому подключена вентиляция данного бокса. Нехватка проводов скомпенсирована витой парой. Три пары проводов для вентиляторов заведены через отверстия в основной отдел (отверстия на силиконе), одна пара проводов оставлена в техотделе, одна пара заведена в воздуховод:



post-25766-1255338608_thumb.jpg post-25766-1255338731_thumb.jpg post-25766-1255338714_thumb.jpg



Отдельно обозначу элементы защиты, находящиеся в техотделе - автомат на 10 А и термопредохранитель на 60 С, установленный рядом с ЭПРА:





Передняя панель техотдела выглядит так:






Вентиляция техотдела осуществляется следующим образом:




На правой стенке расположено 15 отверстий диаметром 30 мм каждое (суммарная площадь - 106 кв.см, на фото видны справа), которые играют роль пассивного притока, на задней стенке расположен вентилятор фирмы «GlacialTech» SilentBlade II GT9225-HDLA1 92х92х25 мм (площадь - 64 кв.см, на фото виден в левом верхнем углу), который играет роль активного оттока, производительность вентилятора - 60 куб.м/ч (при питании от 12 В). Обратите внимание на уплотнитель, наклеенный на ребра вентиляторов – он отлично гасит вибрацию. Все оборудование в техотделе располагается так, чтобы оно беспрепятственно продувалось воздушными потоками.



«GlacialTech» SilentBlade II GT9225-HDLA1:



Вольтамперные характеристики - 12 В, 0.13 А

Подшипник - Hydrodynamic Bearing (Гидродинамический)

Скорость вращения - 1600 (±10 %) об./мин.

Поток воздуха - 35.8 CFM (1 куб.м/мин.)

Шум - 18.5 дБ

Время наработки на отказ - 70000 часов

Размеры - 92х92х25 мм

Вес - 94.5 г









Основной отдел.



Основной отдел представляет из себя камеру размером 43х46х60 см ДГВ, (площадь – 0,197 кв.м, объем – 0,118 куб.м). Её стыки и швы проклеены в два слоя металлизированным скотчем, чтобы исключить утечки света. Основной отдел, а также часть двери, обклеены на двухсторонний скотч изолоном толщиной 3 мм (аналог пенофола), который играет роль отражателя.



В качестве способа выращивания для проведенного цикла был выбран скрог (ScrOG, Screen of Green, экран зелени). В 25 см от пола располагаются крепления для сетки – бруски, с высверленными через каждые 4 см отверстиями, обклеенные металлизированным скотчем. Сама сетка была сплетена позже.

post-25766-1255338817_thumb.jpg post-25766-1255338830_thumb.jpg











Вентиляция и обдув.

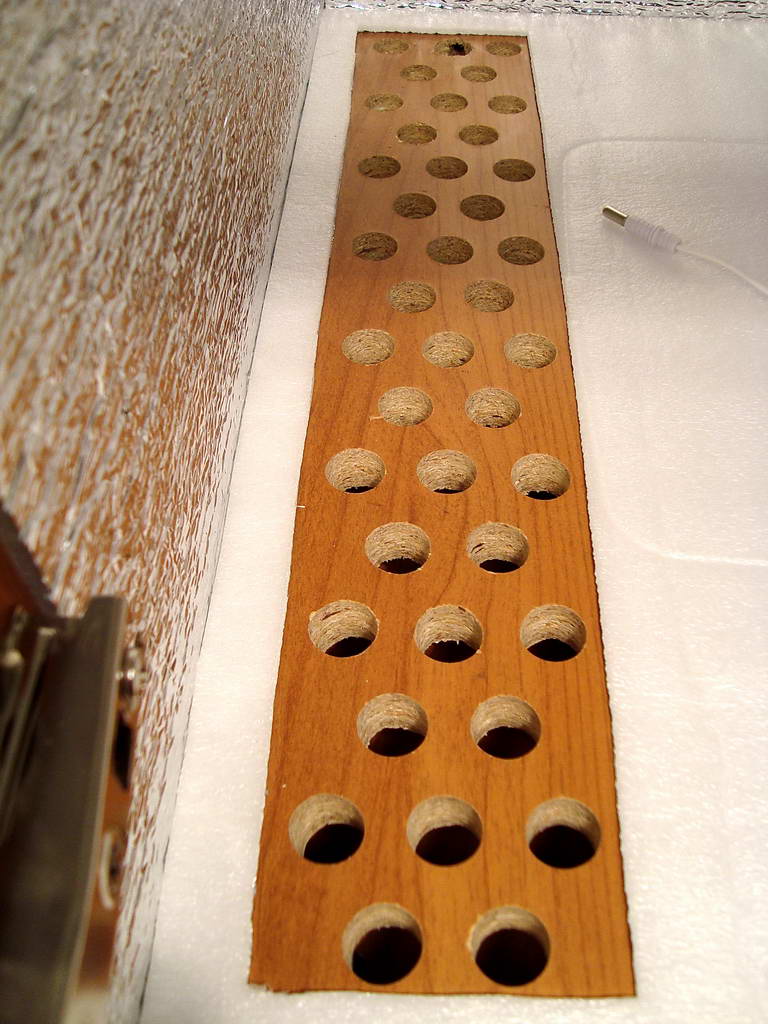

Двухъярусный пол является системой приточной вентиляции. На нижнем ярусе в середине пола расположены 80 отверстий диаметром 16 мм (суммарная площадь - 160 кв.см), на верхнем ярусе по 40 вентиляционных отверстий расположены по краям, справа и слева (суммарная площадь - 160 кв.см). Так как отверстия на ярусах находятся не друг над другом, свет не проникает дальше нижнего яруса пола. В целом, подобное решение помогло организовать эффективную систему пассивной приточной вентиляции и обеспечить надежную светоизоляцию:







post-25766-1255339184_thumb.jpg post-25766-1255339135_thumb.jpg

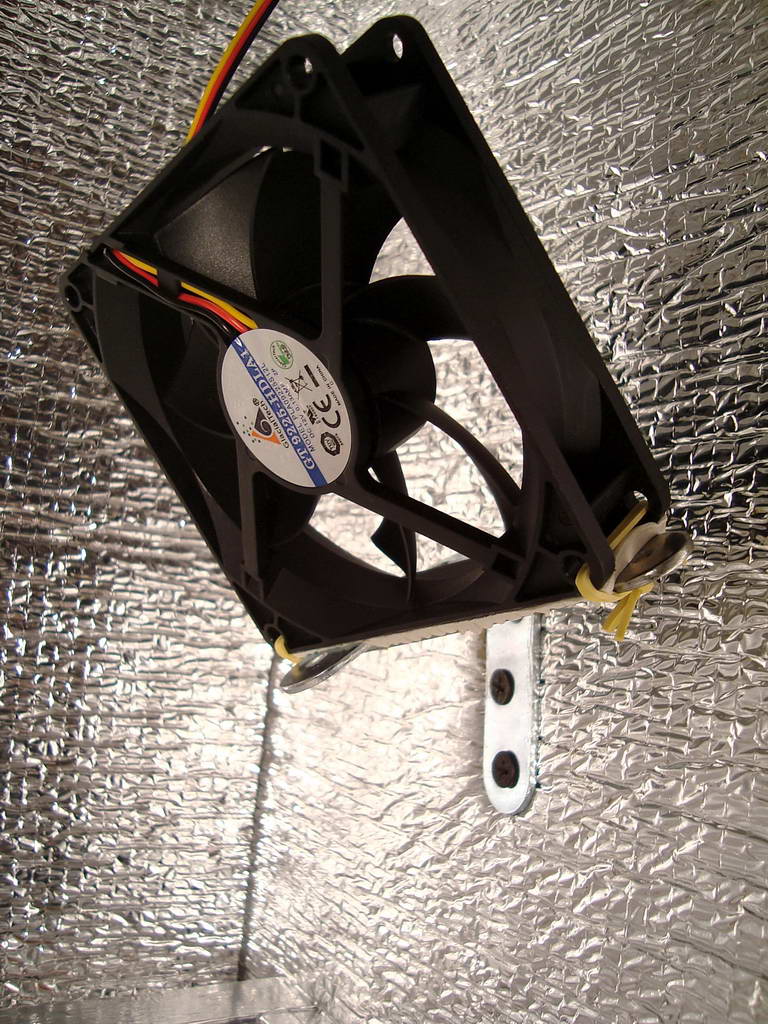

Обдув организован с помощью двух вентиляторов фирмы «GlacialTech» SilentBlade II GT9225-HDLA1 92х92х25 мм. Для креплений использованы мебельные уголки, ушки, уплотнитель и резинки. Крепление с помощью уплотнителя и резинок позволяет полностью исключить вибрацию. Вентиляторы можно двигать и поворачивать в нужную сторону:



post-25766-1255339320_thumb.jpg post-25766-1255339166_thumb.jpg



Отток использованного воздуха из основного отдела является активным и осуществляется через элементы системы освещения. Отработанный воздух сначала поступает в култюб с вмонтированным в него вентилятором «GlacialTech» SilentBlade II GT9225-HDLA1 92х92х25 мм, и, охлаждая лампу, переходит в вертикальный воздуховод, в конце которого установлен такой же вентилятор, выбрасывающий воздух наружу бокса (подробности смотри далее). Два последовательно расположенных вентилятора позволяют увеличить давление воздуха. Воздуховод, помимо основной функции, также играет роль световой ловушки.



В задней стенке шкафа-купе вырезаны отверстия под 2 вентилятора, которые являются активным оттоком из бокса (один из техотдела, второй из основного отдела). Таким образом, забор воздуха производится из шкафа-купе, выброс воздуха – за пределы шкафа-купе.











Освещение.



Сердцем бокса является его система освещения. Представляет из себя закрепленную на хомутах к потолку основного отдела стеклотрубу, диаметром 110 мм и длиной 300 мм. В стеклотрубу в свою очередь помещён вентилятор фирмы «GlacialTech» SilentBlade II GT9225-HDLA1 90х90х25 мм, производительностью 60 куб.м/ч (при питании от 12 В) и площадью 64 кв.см для охлаждения лампы и удаления отработанного воздуха, у него срезаны края и он загерметизирован силиконом. Стеклотруба вставлена в вертикальный прямоугольный воздуховод (габариты - 15х6х25 см ДГВ, площадь поперечного сечения - 72 кв.см), в конце которого располагается еще один такой же вентилятор для непосредственного выброса воздуха наружу (последовательная установка вентиляторов позволяет увеличить давление воздуха). Хомуты для удобства обслуживания светильника не затянуты. На край стеклотрубы наклеен уплотнитель для герметичного соединения её с воздуховодом. Патрон для лампы закреплен к обрезанному мебельному уголку хомутами. Вместо отражателя – изолон, которым обклеен потолок основного отдела бокса (возможно в будущем сделаю металлический отражатель внутри стеклотрубы, однако большой пользы это не принесет (проверено), все и так эффективно работает):




post-25766-1255338874_thumb.jpg post-25766-1255338936_thumb.jpg

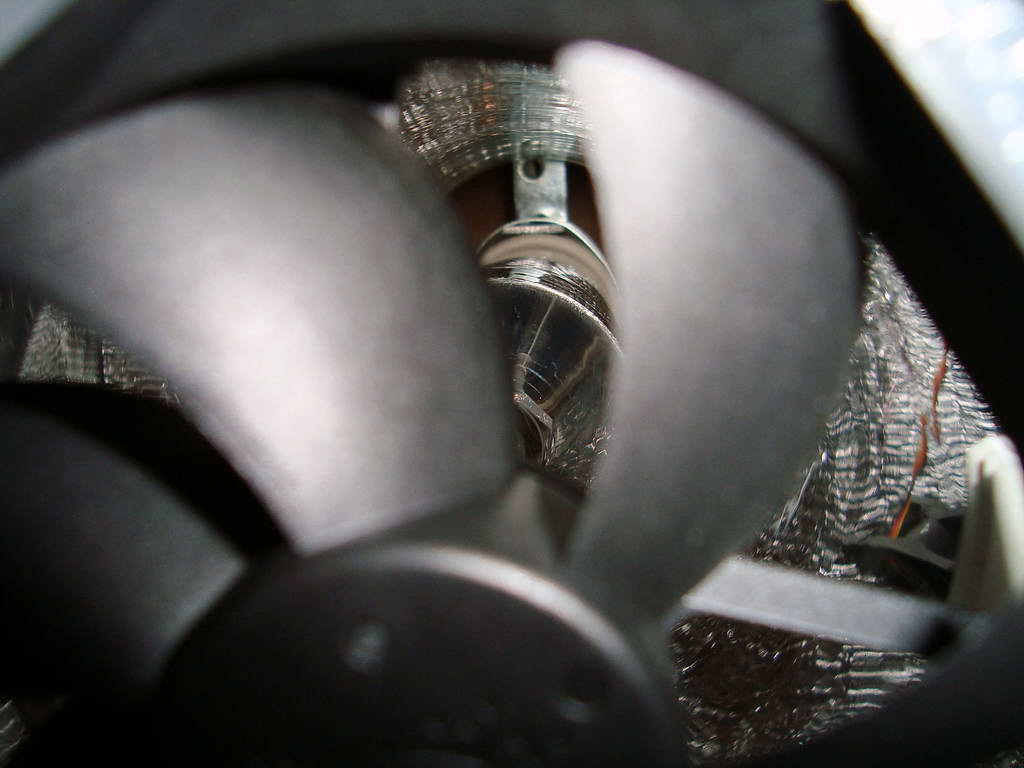

Лампа фирмы «General Electric» Lucalox™ XO мощностью 150 Вт, отличается увеличенным до 17500 Лм световым потоком (у обычного ДНАТа 150 Вт - 14500-15000 Лм):



post-25766-1255338858_thumb.jpg post-25766-1255338895_thumb.jpg



«General Electric» Lucalox™ XO 150 Вт:



Мощность - 150 Вт

Напряжение на лампе - 100 В

Ток потребления - 1.8 А

Маркировка - LU150/100/XO/T/40

Световой поток - 17500 Лм

Время наработки - 32000 часов

Цветовая температура - 2100 К

Длина - 211 мм

Диаметр - 48 мм

Патрон - E40

Рядом с култюбом находится ещё один элемент защиты - термопредохранитель на 60 С:














Контроль среды.



Для контроля температуры и влажности использован электронный термометр/гигрометр фирмы «Termo». Он имеет два датчика температуры - корпусной и выносной:



post-25766-1255338799_thumb.jpg post-25766-1255338786_thumb.jpg











Прочие конструктивные элементы.



Дверь бокса держится на петлях, закрывается на замок. Основной отдел бокса проклеен по периметру уплотнителем для плотного закрывания двери:


















Краткие характеристики бокса:



Размеры - Полные: 43х46х80(83) см ДГВ. Основной отдел: 43х46х60 см ДГВ. Техотдел: 43х46х10 см ДГВ.

Освещение - ДНАТ GE Lucalox™ XO 150 Вт, 17500 Лм, култюб, ЭПРА.

Вентиляция и обдув – Вентиляция техотдела: одноконтурная, приток пассивный (площадь - 106 кв.см), отток активный - 1 вентилятор «GlacialTech» SilentBlade II GT9225-HDLA1, 92х92х25 мм, 60 куб.м/ч (площадь - 64 кв.см). Вентиляция сновного отдела: одноконтурная, приток пассивный (площадь - 160 кв.см), отток активный - 2 (1 в култюбе, 1 в конце воздуховода (площадь поперечного сечения воздуховода - 72 кв.см)) последовательно расположенных вентилятора «GlacialTech» SilentBlade II GT9225-HDLA1, 92х92х25 мм, 60 куб.м/ч (площадь - 64 кв.см). Обдув: 2 вентилятора «GlacialTech» SilentBlade II GT9225-HDLA1, 92х92х25 мм. Все вентиляторы подключены к блоку питания фирмы «Robiton» (регулируемое напряжение - 1,5-12 B, 1000 mA). Эффективность вентиляции: дельта (разность) температур - 5 C (при питании вентиляторов от 7.5 В), 4.6 C (при питании вентиляторов от 9 В).

Автоматизация – 2 электромеханических таймера фирмы «Feron», один управляет светом, второй - вентиляцией и обдувом.

Элементы защиты – Техотдел: автомат на 10 А и термопредохранитель на 60 С (установлен рядом с ЭПРА). Основной отдел: термопредохранитель на 60С (установлен рядом с култюбом).

Контроль среды – Электронный термометр/гигрометр фирмы «Termo».

Прочее – Основной отдел бокса обклеен изолоном (аналог пенофола), дверь закрывается на замок, по периметру двери приклеен уплотнитель.



Светоизоляция – Полная. Отток из основного отдела светоизолирован на ~90%, однако учитывая расположение бокса (выдув производится за шкаф-купе, который стоит у стены), света абсолютно не видно, в т.ч. в темноте.

Шумоизоляция – Полная. Еле заметный шорох при работающих от 7.5 B вентиляторов.

Виброизоляция – Полная.

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Гуд! :thum:

Всё чисто! :hi2: .

Постарался видно от души! Молодец!!!

Надеюсь питомцы будут довольны!



Из вопросов:

1. Что за стеклотруба? Я имею ввиду из какого стекла она? /из личного опыта - обычное стекло от ДНаТов лопается.

2. Я не знаю что есть ИЗОЛОН, но в боксе на лоджии я попытался использовать НЕ ПЕНОФОЛ, результатом было обшелушивание в мелкие блёстки светоотражающего материала, что совсем не приятно... :( Надеюсь что у тебя так не произойдет. Сейчас я использую ПЕНОФОЛ :) он не шелушится!

3. Если я правильно понял твою систему вентиляции, то у тебя в квартире температура будетпостоянно повышаться, а внешние изменения приведут к внутренним... понимаешь? произойдет так сказать "самовозбуждение" температуры в боксе... Из за повышающейся температуры в квартире, воздух будет поступать в бокс с повышенной уже... Придется все время проветривать.

Может я чего не понял просто.

Бокс первый?

Мира!

Изменено пользователем Phantom

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В боксе был проведен цикл.

Сорт - Californian Orange fem.



Ссылка на репорт:

Californian Orange fem [МГБ][ДНАТ 150Вт][Земля, Скрог][Окончен]



Чуть позже выложу оффлайн версию репорта, предоставленную братухой styx, за что ему огромное спасибо.

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гуд! :thum:

Всё чисто! :hi2: .

Постарался видно от души! Молодец!!!

Спасибо.



1. Что за стеклотруба? Я имею ввиду из какого стекла она? /из личного опыта - обычное стекло от ДНаТов лопается.

Стеклотруба из обычного стекла. Покупал в Горшкове. Чтобы такая стеклотруба лопнула, её нужно сильно и неравномерно нагреть...

В процессе эксплуатации стекло было лишь слегка теплым, можно было сколь угодно долго держать руку, думаю, если бы шишки касались стеклотрубы - ничего страшного бы не стало. Наврядли тут может что-то лопнуть...



2. Я не знаю что есть ИЗОЛОН, но в боксе на лоджии я попытался использовать НЕ ПЕНОФОЛ, результатом было обшелушивание в мелкие блёстки светоотражающего материала, что совсем не приятно... :( Надеюсь что у тебя так не произойдет. Сейчас я использую ПЕНОФОЛ :) он не шелушится!

Здесь больше маркетинг. По сути изолон - это пенофол с другим названием, встречал также другие названия - экофол, изопол и т.д. Главное суть - фольга или отражающая пленка, наклееная на вспененный полиэтилен. Пользуюсь изолоном уже третий цикл - проблем нет.



3. Если я правильно понял твою систему вентиляции, то у тебя в квартире температура будетпостоянно повышаться, а внешние изменения приведут к внутренним... понимаешь? произойдет так сказать "самовозбуждение" температуры в боксе... Из за повышающейся температуры в квартире, воздух будет поступать в бокс с повышенной уже... Придется все время проветривать.

Может я чего не понял просто.

Воздух в квартире тоже не стоит на месте - входные двери открываются-закрываются, кухонная пассивная вентиляция работает, комнаты в доме два раза в сутки проветриваются (я и до гровинга всегда периодически проветривал квартиру - это санитарная норма). Плюс бокс стоит в шкафу-купе, в 10-15 см от пола комнаты, то есть воздух в приточную вентиляцию бокса поступает всегда прохладный (конвекция - сверху тепло, снизу холодно). Плюс лампой в 150 Вт нереально нагреть квартиру.



Бокс первый?

Второй. До этого был другой бокс, после сделал в нем апгрейд, после собрал этот бокс. Так получается, что к каждому циклу либо собираю новый, либо переделываю старый бокс. Нравится заниматься этим. Но нужно прекращать :sm:



Мира!

:hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

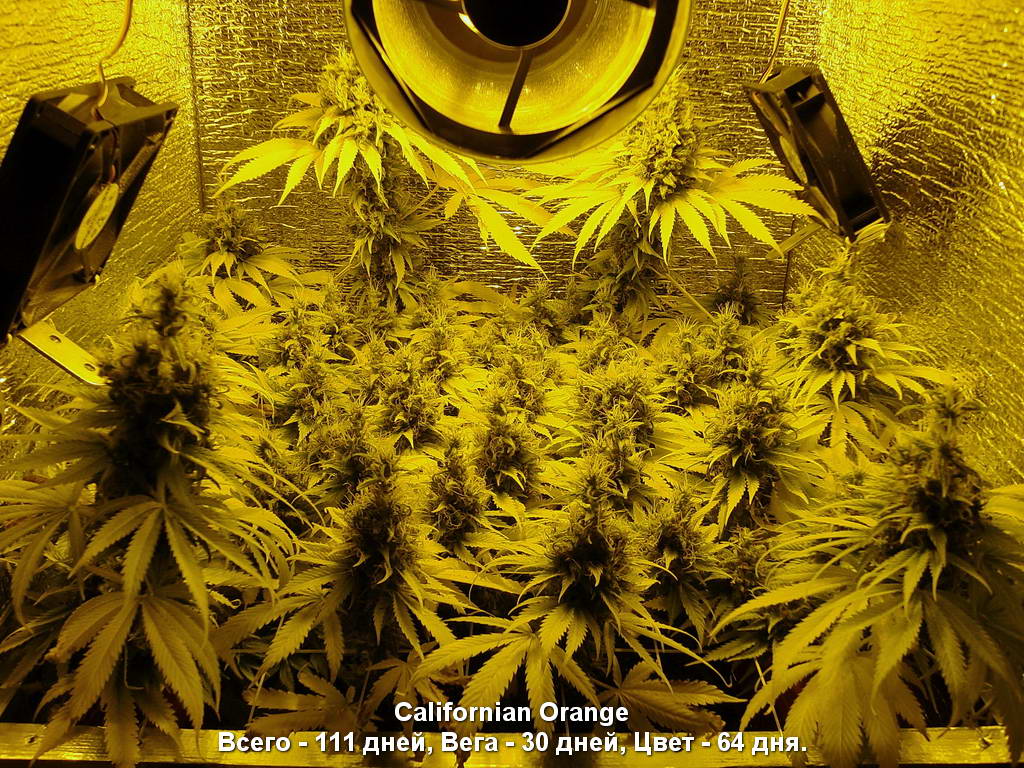

Californian Orange fem за пару часов до харвеста:



post-25766-1255423772_thumb.jpg post-25766-1255423888_thumb.jpg



post-25766-1255423967_thumb.jpg post-25766-1255424005_thumb.jpg

post-25766-1255424040_thumb.jpg post-25766-1255424069_thumb.jpg



post-25766-1255424105_thumb.jpg post-25766-1255424129_thumb.jpg post-25766-1255424496_thumb.jpg




post-25766-1255424352_thumb.jpg post-25766-1255424326_thumb.jpg

post-25766-1255424180_thumb.jpg post-25766-1255424206_thumb.jpg







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Комментарии и критика приветствуется.

Отписываемся, ребят.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Хм, критика...



даже и не знаю, что покритиковать кроме размеров по высоте :) но это на любителя. Так же аромат травы, когда выдув прямо на весящие в шкафу вещи :) но это тоже на любителя, ведь очень мало пиплов знают этот аромат, который большинством из них приравнивается к запаху чего то свежего травяного, а не цветущей марихуаны



:hi2:



ps/ отличная лампа :thum:



pps/ да и таблички, как таковой с Dzagicup 2009 не увидел, сфоткай бокс с табличкой плз :rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вопрос, зачем 2 таймера? :)

стеклотруба, это култуб или от чегонить другого?

Изменено пользователем ШТЫРИН

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Хм, критика...

Привет, бро. Спасибо за критику.





даже и не знаю, что покритиковать кроме размеров по высоте :) но это на любителя.

Парирую. Бокс по высоте такой, потому что:

Так как шкаф встроен в отделение шкафа-купе, то его размеры подгонялись под размеры этого отделения. Я старался максимально эффективно использовать предоставленное мне пространство. Шкаф-купе используется по назначению (в отделении, где находится гроубокс, висят вещи на штанге):

Выше никак нельзя. Мешают вещи. Перекладывать одежду в другое место - потерять весь смысл встроенности гроубокса - использование неиспользуемой площади + маскировка бокса.





Так же аромат травы, когда выдув прямо на весящие в шкафу вещи :) но это тоже на любителя, ведь очень мало пиплов знают этот аромат, который большинством из них приравнивается к запаху чего то свежего травяного, а не цветущей марихуаны

Это ты, бро, немного невнимательно читал:

В задней стенке шкафа-купе вырезаны отверстия под 2 вентилятора, которые являются активным оттоком из бокса (один из техотдела, второй из основного отдела). Таким образом, забор воздуха производится из шкафа-купе, выброс воздуха – за пределы шкафа-купе.

Воздух забирается из шкафа-купе и выбрасывается за его пределы, а не во внутрь шкафа.







Особенность форума такова, что сообщения нельзя редактировать спустя какое-то время после их написания. Поэтому попробую здесь объяснить как происходит выдув воздуха:



Сначала обрати внимание, как вентиляторы вставлены в заднюю стенку (ниже). Они просто вставляются и просто извлекаются (держутся за счет упругости уплотнителя). Дырки чуть больше, чем сами вентиляторы:

post-25766-1255442050_thumb.jpg post-25766-1255443684_thumb.jpg post-25766-1255442173_thumb.jpg

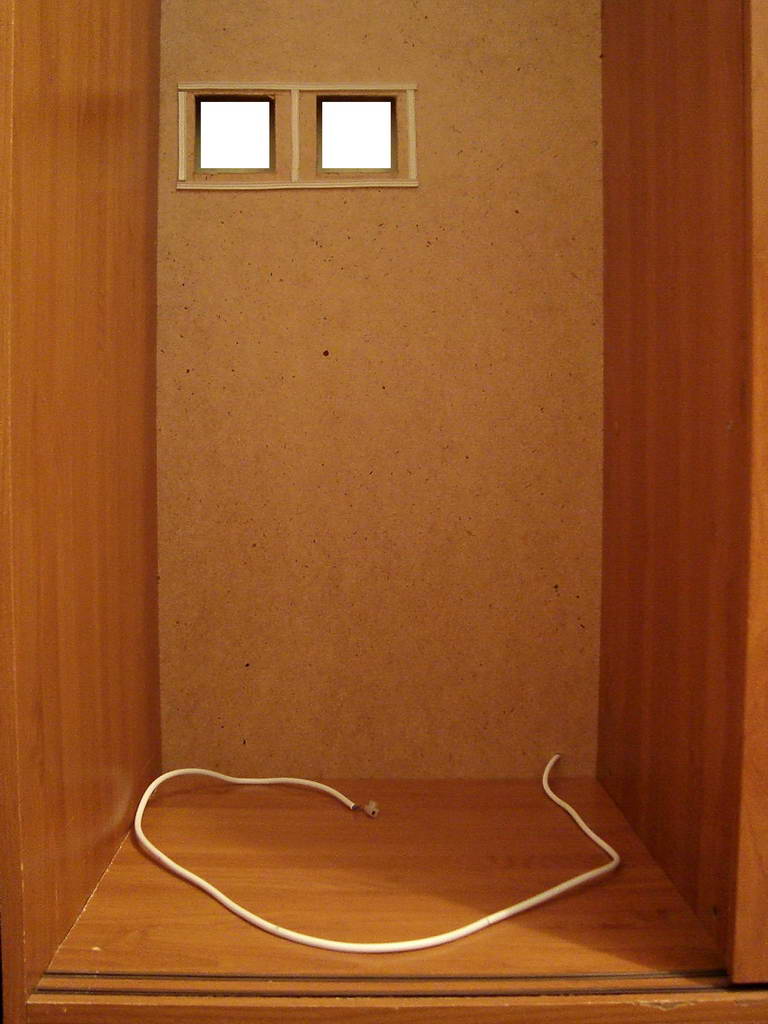

Теперь посмотри на выдув из бокса и место бокса в шкафу (ниже). Так вот - при установке бокса в шкаф-купе, левая и задняя стенки бокса плотно прилегают к стенкам шкафа-купе. Отверстия в шкафу-купе точно совпадают с выдувающими вентиляторами, торчащими из боксе. При интеграции бокса в шкаф - вентиляторы, которые установлены в бокс, сами вылезают в отверстия на задней стенке в шкафа-купе. Зазор (1-2 мм) между задней стенкой бокса и задней стенкой шкафа устраняется с помощью уплотнителя (по правде он не нужен, потому что вентиляторы прогоняют воздух, в этот зазор он не затягивается, но на всякий случай наклеил уплотнитель - теперь точно герметично). То есть по сути, сзади шкафа-купе у меня торчат два вентилятора на выдув из бокса. Стало понятней :huh:

post-25766-1255442050_thumb.jpg post-25766-1255442122_thumb.jpg





:hi2:

ps/ отличная лампа :thum:

Спасибо.



pps/ да и таблички, как таковой с Dzagicup 2009 не увидел, сфоткай бокс с табличкой плз :rolleyes:

Я на боксе написал, так не пойдет? В первом посте фотка. Могу перефоткать, если это необходимо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет.



вопрос, зачем 2 таймера? :)

Один управляет светом, второй вентиляцией.

Во время цикла вентиляция начинала работать на 15 минут раньше лампы и заканчивала на 15 минут позже, чтобы не пропустить включение лампы и охладить ее после выключения.

Плюс ночью вентиляция периодически включалась (на 15 минут каждые 2 часа), чтобы обновлять воздух в боксе.



стеклотруба, это култуб или от чегонить другого?

Култюб. Но покупал отдельно, без фитингов и прочей фурнитуры.





Аватара жость :lol:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Фильтрация воздуха на выходе отсутствует полностью? Зачем тогда дополнительное давление?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет.



Фильтрация воздуха на выходе отсутствует полностью? Зачем тогда дополнительное давление?

Фильтрации воздуха нет. Пришлось от нее отказаться, чтобы не прибегать к применению канальников, которые совсем не малошумные (+ он бы просто не влез в бокс). Бокс стоит в 2 метрах от кровати, поэтому шум критичен. Если с шуршанием ноутбука и кулеров я могу спать, то с гулом даже хорошего (SP) канальника можно не пытаться это сделать...



Вентиляторы питаются от 7.5 В (в этом режиме они бесшумные) из 12 возможных. Соответственно производительность их понижается почти вдвое. Чтобы скомпенсировать это - поставил 2 кулера.

Также тут было ещё одно соображение - один вентилятор, даже на максимальных оборотах, наврядли продул бы 32 сантиметра култюба + перпендикулярно стоящий 15 сантиметровый воздуховод. Давления бы попросту не хватило на мой взгляд.

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добавлю еще что-нить интересное.



Тест эффективности вентиляции бокса.

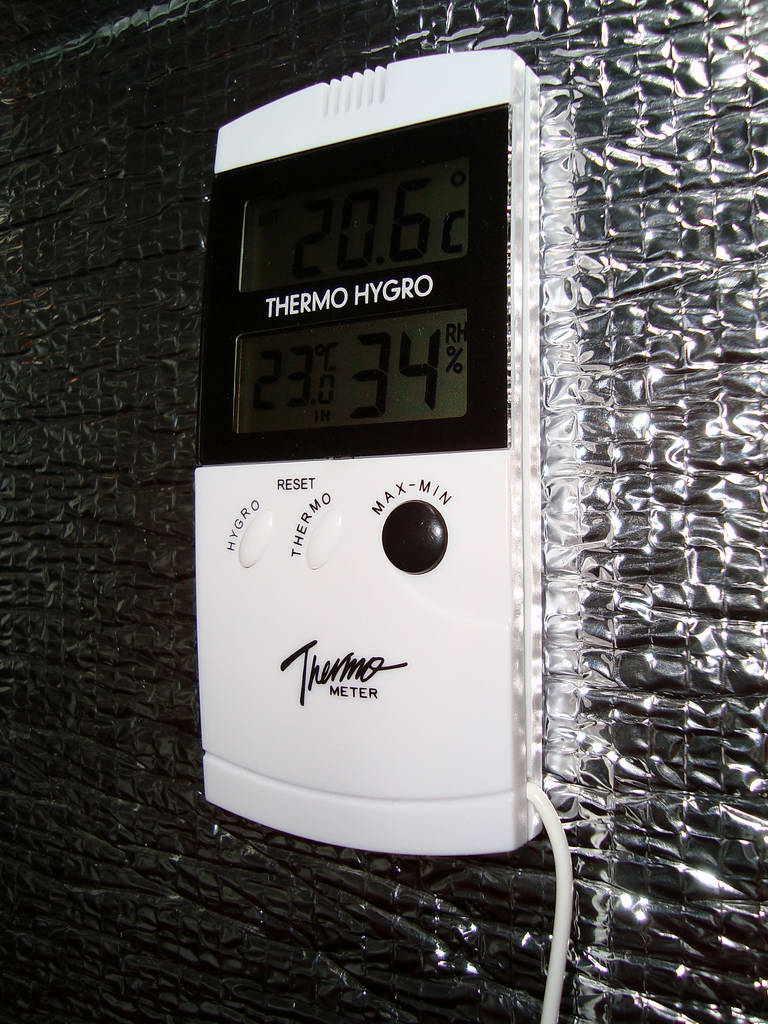

Температура до теста и после 1.5 часов работы (вентиляторы работали от 9 В, дельта температур 4,6 С):



post-25766-1255528781_thumb.jpg post-25766-1255528852_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

:thum: Отлично! Просто отлично!!! :thum:



:v:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну и просто разные фотографии...





Бокс в самом начале цикла:






Расстояние до култюба 5 см:

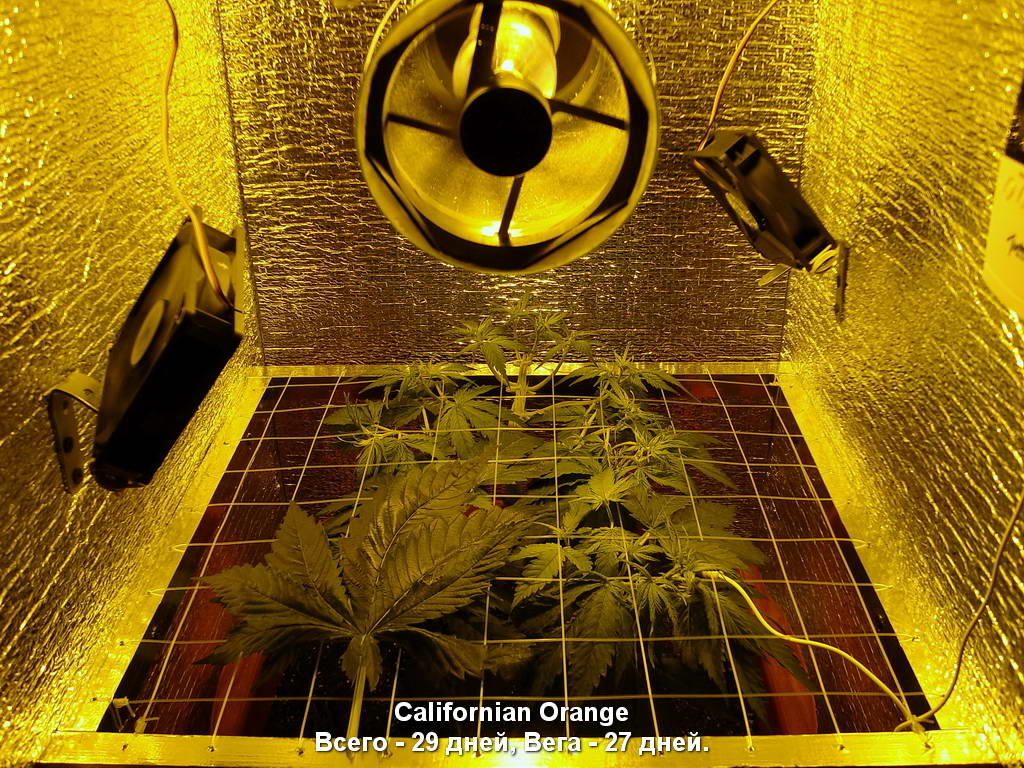

Первый день с сеткой:



post-25766-1255529642_thumb.jpg post-25766-1255529753_thumb.jpg



Эту фотку один из форумчанинов на ОЛК назвал "Макраме", в чём-то я с ним согласен:

post-25766-1255530004_thumb.jpg post-25766-1255530051_thumb.jpg



Скрог наполняется:






Первая стрижка. Оцените размер веерных листьев (одна клетка 4х4 см):






После тренировки:




Ну и просто фотофлуд:



post-25766-1255530537_thumb.jpg post-25766-1255530561_thumb.jpg





Пока всё...

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
:thum: Отлично! Просто отлично!!! :thum:



:v:

Спасибо, Рафик :hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гость zur

Чёткий бокс. Придраться не к чему. :thum: Высота маловата ……………, но для тебя я вижу эта не помеха)) И с запахом, я так и не понял, борешься?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Чёткий бокс. Придраться не к чему. :thum:

Спасибо :hi2:



Высота маловата ……………, но для тебя я вижу эта не помеха))

Я бы сделал выше, но тогда бы он мешал вещам в шкафу нормально висеть (я действительно максимум выжал из пространства которое было в моем распоряжении, например, зазор между дверью шкафа-купе и дверью бокса всего около 1 см и т.д.). По сути же - скрог решает любые проблемы высоты. Хоть это и не основное его предназначение...



И с запахом, я так и не понял, борешься?

Ращу слабопахнущие сорта + периодически проветриваю комнату. Живу с родителями, во время цикла с Апельсином у них не возникло никаких вопросов по запаху (старики не в курсе про моё хобби).

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Very goood :hi2: bro!

Замечательная работа!

Я представляю сколько надо терпения, чтобы пробурить 80 дырок :gun: :brows:

Не понимаю зачем тебе термостаты на 60С*?

Понимаю на 37С*...

Зачем два таймера? Ночью вентилируешь? Я одним обхожусь.

Отрезал бы лишний кабель от блока питания, работающий провод свёрнутый в кольца не есть хорошо, магнитные поля там, правила буравчика...

В целом очень прияный бокс. Высота вполне :thum:

Красивая апельсинка, молодец:cool2:

Изменено пользователем tpyn

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Very goood :hi2: bro!

Замечательная работа!

Спасибо, бро.





Я представляю сколько надо терпения, чтобы пробурить 80 дырок :gun: :brows:

О, да, бро. Это еще та пипца. 3 сверла сточил, пока высверливал :D





Не понимаю зачем тебе термостаты на 60С*?

Понимаю на 37С*...

tpyn, это не термостаты, а термопредохранители. Разница ощутима. Термостаты предназначены для автоматического поддержания температурного режима задаваемого пользователем, т.е. работают по принципу термореле (помоему это одно и тоже). А термопредохранитель предназначен для разрыва сети при достижении определенной фиксированной температуры (температурного номинала термопредохранителя) или при превышении токовой нагрузки (токового номинала термопредохранителя).



Термостаты (термореле) не подходят для наших целей. Я уже в теме у zur писал почему:

Термореле, штука тоже хорошая, но не совсем подходит. Термореле, включает и выключает нагрузку при достижении определенной температуры, т.е. если у тебя вдруг откажет канальник, температура будет повышаться, сработает термореле и отключит лампу, дальше температура будет понижаться, термореле при достижении установленного порога срабатывания снова подаст нагрузку и включит лампу, но так как канальник не работает - температура снова будет повышаться и так по циклу. То есть получается светомузыка, а не надежное отключение нагрузки. Для наших нужд больше подойдет термопредеохранитель, установленный рядом с лампой, он подобен плавкому предохранителю, размыкает цепь, сам выходя из строя.

Про термопредохранители можно почитать например тут - http://www.radiobox.ru/pred/terpre/terpre.html



Теперь про их номинал. Термопредохранителей с порогом ниже 60 С не бывает. К этому обязывает специфика плавкого элемента в них... Тем не менее, на мой взгляд, даже если откажет вентилятор на култюбе и в конце воздуховода (чтобы это случилось одновременно - нужна большая вероятность - опять же плюс установки 2х вентиляторов), в боксе при достижении температуры воздуха в 60-70 С ничего не загорится. Сработает термопредохранитель и отключит токовую нагрузку.





Зачем два таймера? Ночью вентилируешь? Я одним обхожусь.

Чуть выше уже отвечал на этот вопрос:

Один управляет светом, второй вентиляцией.

Во время цикла вентиляция начинала работать на 15 минут раньше лампы и заканчивала на 15 минут позже, чтобы не пропустить включение лампы и охладить ее после выключения.

Плюс ночью вентиляция периодически включалась (на 15 минут каждые 2 часа), чтобы обновлять воздух в боксе.





Отрезал бы лишний кабель от блока питания, работающий провод свёрнутый в кольца не есть хорошо, магнитные поля там, правила буравчика...

Это фигня. Там минимальные наводки. Ток слишком маленький и количество витков (кабель около метра). А те минимальные поля, которые имеют место быть, ни на что не влияют. Нет восприимчивой аппаратуры рядом.

А резать не стал - вдруг будут задуманы какие-нить переделки.





Высота вполне :thum:

Ты сам плетешь... Поэтому и видишь, что высоты вполне хватает...





В целом очень прияный бокс. Красивая апельсинка, молодец:cool2:

Еще раз спасибо, бро :hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, свёрел надо больше чем терпения :)

Давай про эти термоэлементы потрём.

То есть ты стремаешься пожара? :ugrum2: :u2:

Моё субьективное мнение что это не реально.

Попробуй, заведи бокс без второго таймера.

Я понимаю жесть, но я тебе гарантирую что пламени не будет.

Термопредохранитель для чего он тогда?

Термореле нужно для того, чтобы спасти растения. Ставишь его, вешаешь ЭСЛ через реле на размыкание и в итоге при достижении скажем 33С* вырубается днат включается дежурная ЭСЛ пока температура не опуститься ниже 33*С и как ты правильно назвал начинается светомузыка. Зато ты приходишь и растения целы.

А в твоём варианте - растения и - предохранитель, зато пожара нет, которого и быть физически не может :lol:



Про два таймера. :)

Зачем на 15 минут раньше врубать?Незачем.

Зачем на 15 минут позже выключать? Растения обожгуться пока лампа остывает?Врядли.

Зачем свежего воздуха ночью давать? Растения хиреют без него? Нет. Выход больше? Тоже нет.

Вентиляция нужна только для того, чтобы днат охладить. А растению вполне хватает того, что ты дверку раз в день откроешь...

Так зачем второй таймер?

Понимаю ты бы делал два контура вентиляции и юзал СО2....



Ну не хочешь не отрезай :) просто всё так аккуратно, и борода висит на случай а если...

Три сверла сточил, неужели вломы будет провод подпаять если если?

Изменено пользователем tpyn

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Давай про эти термоэлементы потрём.

То есть ты стремаешься пожара? :ugrum2: :u2:

Моё субьективное мнение что это не реально.

Попробуй, заведи бокс без второго таймера.

Я понимаю жесть, но я тебе гарантирую что пламени не будет.

Термопредохранитель для чего он тогда?

Бро, я рассуждаю со следующей позиции - если есть нагревательный элемент и его оставить без вентиляции в закрытой коробке, то это обязательно приведет к возгоранию. Существует достаточная вероятность такого события. Поэтому я ставлю термопредохранитель.

Насчет стрема пожара - я прекрасно понимаю, что при грамотных условиях эксплуатации (проверка, замена вентиляторов) риск пожара сводится к минимуму, однако попасть в этот минимум мне бы не хотелось...

Мне никто не мешает купить за 50 руб. предохранитель и поставить его в цепь. Пусть даже на твой взгляд пожар нереален - с термопредохранителем он станет нереален вдвойне.



Термореле нужно для того, чтобы спасти растения. Ставишь его, вешаешь ЭСЛ через реле на размыкание и в итоге при достижении скажем 33С* вырубается днат включается дежурная ЭСЛ пока температура не опуститься ниже 33*С и как ты правильно назвал начинается светомузыка. Зато ты приходишь и растения целы.

О растениях во время ЧП я буду думать в самую последнюю очередь. Я еще выращу свой каннабис.



А в твоём варианте - растения и - предохранитель, зато пожара нет, которого и быть физически не может :lol:

Он может быть, бро. Не превращай рассуждения в фарс. Пусть растения погибнут и выйдет из строя защита. На это у меня есть семена и запасной термопредохранитель...



Про два таймера. :)

Зачем на 15 минут раньше врубать?Незачем.

Чтобы согласовать его с другим таймером. Электромеханические таймеры невозможно заставить синхронно включать лампу и вентиляцию. Кто-то будет спешить, а кто-то отставать (таков принцип работы и настройки). Чтобы лампа не начала работать раньше вентиляции, нужно заставить вентиляцию работать раньше лампы, поэтому нужно завести ее на 15 минут раньше таймера, включающего свет.



Зачем на 15 минут позже выключать? Растения обожгуться пока лампа остывает?Врядли.

Это сделано в первую очередь для того, чтобы остывающая лампа не нагревала неравномерно култюб (стекло может лопнуть), и во вторую очередь для того, чтобы также согласовать его с другим таймером (чтобы вентиляция не выключилась раньше света).



Зачем свежего воздуха ночью давать? Растения хиреют без него? Нет. Выход больше? Тоже нет.

Растения совершают дневной и ночной цикл газообмена постоянно. Во время ночного цикла - потребляется углекислый газ и выделяется кислород. Таким образом, бокс постенно заполняется кислородом, а СО2 вытесняется. Чтобы изменить состав воздуха, его нужно обновлять... Я бы сделал вообще круглосуточную вентиляцию, однако это мешало бы спать...



Вентиляция нужна только для того, чтобы днат охладить. А растению вполне хватает того, что ты дверку раз в день откроешь...

Неверно это.



Ну не хочешь не отрезай :) просто всё так аккуратно, и борода висит на случай а если...

Там не висит никакой бороды. Все собрано в аккуратный сверток.



Три сверла сточил, неужели вломы будет провод подпаять если если?

Зачем мне что-то паять, если можно это что-то не отрезать. Резать нужно, если точно уверен, что больше не будешь использовать провод.

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Бро, я рассуждаю со следующей позиции - если есть нагревательный элемент и его оставить без вентиляции в закрытой коробке, то это обязательно приведет к возгоранию.
Каким образом? Можно поподробнее?

Есть горелка. Стописят. Она не греет нифига(ну так чтоб как 400), у меня была такая лампа. Эта горелка находиться в стеклянной колбе. Колба находиться в стеклянной трубе.

Существует достаточная вероятность такого события.
Имхо 0% вероятности. Я довольно таки давно слежу за гровами на ресурсах и случаев пожара не наблюдал. Вообще.



О растениях во время ЧП я буду думать в самую последнюю очередь.
Из за мнимого страха перед пожаром ты забиваешь на главное. На цель всего этого действа. Комрад, о растениях надо думать в первую очередь. Весь этот цирк ради них.
Электромеханические таймеры невозможно заставить синхронно включать лампу и вентиляцию. Кто-то будет спешить, а кто-то отставать (таков принцип работы и настройки). Чтобы лампа не начала работать раньше вентиляции, нужно заставить вентиляцию работать раньше лампы, поэтому нужно завести ее на 15 минут раньше таймера, включающего свет.
Да ну :)

Ток поступает одновременно на ЭПРА и б/п. Кулера начинают робить мгновенно.

ЭПРА разжигает лампу в течении 5 секунд спустя. Этого вполне достаточно.Лампа разогревается до рабочей температуры в течении нескольких минут.

Это сделано в первую очередь для того, чтобы остывающая лампа не нагревала неравномерно култюб (стекло может лопнуть)
Тубы делают из жаропрочного стекла. Конструкция трубы лопается очень проблематично. Это не пластина. Это если конечно у тебя туб из магаза, а не обрезанная ваза.
и во вторую очередь для того, чтобы также согласовать его с другим таймером (чтобы вентиляция не выключилась раньше света).
А она и не отключиться раньше света. Они отключаться одновременно. И нагревательный элемент, перестанет повышать температуру, а начнёт спокойно остывать.
Растения совершают дневной и ночной цикл газообмена постоянно. Во время ночного цикла - потребляется углекислый газ и выделяется кислород. Таким образом, бокс постенно заполняется кислородом, а СО2 вытесняется. Чтобы изменить состав воздуха, его нужно обновлять... Я бы сделал вообще круглосуточную вентиляцию, однако это мешало бы спать...
Не буду спорить.

Да и ты, я уверен, останешься при своём.

Я же тебе говорю из личного опыта. Ты попробуй. Все эти вопросы, если конечно они тебя интересуют, легко проверяются эксперементальной практикой

Поэтому я ставлю термопредохранитель.
Я не про то что он мешает. И таймерами тоже можно обвешаться. Место то позволяет. Только на мой взгляд скорее полетит таймер чем кулер.

Чем сложней конструкция, тем больше в ней слабых мест.

Удачи на конкурсе :clap:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Каким образом? Можно поподробнее?

Есть горелка. Стописят. Она не греет нифига(ну так чтоб как 400), у меня была такая лампа. Эта горелка находиться в стеклянной колбе. Колба находиться в стеклянной трубе.

Имхо 0% вероятности. Я довольно таки давно слежу за гровами на ресурсах и случаев пожара не наблюдал. Вообще.

Температура колбы ДНАТа 150 Вт - не менее 200 С. Если такую лампу оставить в невентилируемом помещении, то это минимум приведет к неприятным последствиям, вроде расплавления вентиляторов, пенофола, покрытия дсп и т.д., а в худшем случае к короткому замыканию и пожару. И неважно где находится лампа, лампа нагреет култюб, култюб нагреет бокс (хотя скорее он лопнет конечно)...

Ты наверно просто не часто видишь гроверов, у которых останавливается вентиляция (я же уже писал, что при грамотной эксплуатации бокса - отказ вентиляционного оборудования маловероятен). А я вот читал репорты, когда у людей полыхали сетевые фильтры.

Нулевой вероятности события быть не может.



Из за мнимого страха перед пожаром ты забиваешь на главное. На цель всего этого действа. Комрад, о растениях надо думать в первую очередь. Весь этот цирк ради них.

У меня нет перед ним страха. Я просто предупреждаю появление пожара, это не одно и то же.

Для меня весь цирк сего действа - комфортное и безопасное выращивание.



Да ну :)

Ток поступает одновременно на ЭПРА и б/п. Кулера начинают робить мгновенно.

ЭПРА разжигает лампу в течении 5 секунд спустя. Этого вполне достаточно.Лампа разогревается до рабочей температуры в течении нескольких минут.

Нет, не одновременно. Ты, бро, не совсем внимательно ознакомился со схемой электрики бокса - одновременно ток поступает на таймеры, а как таймеры подадут напругу- зависит от их установок, так вот заставить таймеры работать синхронно невозможно. Они рассогласуются. Это из принципа их работы возникает...



Тубы делают из жаропрочного стекла. Конструкция трубы лопается очень проблематично. Это не пластина. Это если конечно у тебя туб из магаза, а не обрезанная ваза.

У меня стеклотруба из обычного, нежаропрочного стекла. Она лопнет при излишнем или (и) неравномерном нагреве.



А она и не отключиться раньше света. Они отключаться одновременно. И нагревательный элемент, перестанет повышать температуру, а начнёт спокойно остывать.

Нет, не одновременно. Посмотри схему. Да и одновременно мне тут не нужно, тут нужно обязательно позже.



Я же тебе говорю из личного опыта. Ты попробуй. Все эти вопросы, если конечно они тебя интересуют, легко проверяются эксперементальной практикой

У меня также имеется личный опыт и экспериментальные испытания. То, как сделан бокс и что в нем есть - продумывалось. Я не просто наобум натыкал туда всего...



Только на мой взгляд скорее полетит таймер чем кулер.

Почему таймер, а не кулер?



Чем сложней конструкция, тем больше в ней слабых мест.

Я всегда стремлюсь к простоте решений. Бокс, его электрика, узлы, комутация и соединения элементарны.



Удачи на конкурсе :clap:

Спасибо. И тебе.

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Нет, не одновременно.
Я пишу про схему с одним таймером. Если юзать один, то лампа зажигается с опазданием и нагревается ещё несколько минут. Вентиляция включается раньше. И отключение вентиляции вместе со светом тоже самое.

Да потому что кулер надёжней чем таймер. Я часто вижу как горят таймера, а кулера гораздо реже.

GlacialTech толковые пропеллеры, сам их юзал, пока не перешёл на enermax magma :re3:

У меня сгорело всего два таймера. Я также знаю чела у которого их полведра. Но и у него нагрузки далеки от наших. Таймер по сути не готов к индуктивным токам дросселя. С ЭПРА всё понадёжней будет.

Ладно :hi2: коллега, долгих лет твоим кулерам, таймеру, боксу, ну и тебе тоже :pipe:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Я пишу про схему с одним таймером. Если юзать один, то лампа зажигается с опазданием и нагревается ещё несколько минут. Вентиляция включается раньше. И отключение вентиляции вместе со светом тоже самое.

С одним таймером у меня пропадает возможность охладить лампу после выключения и использовать вентиляцию ночью.



Да потому что кулер надёжней чем таймер. Я часто вижу как горят таймера, а кулера гораздо реже.

GlacialTech толковые пропеллеры, сам их юзал, пока не перешёл на enermax magma :re3:

Тут все конечно зависит от качества кулеров и таймеров.



У меня сгорело всего два таймера. Я также знаю чела у которого их полведра. Но и у него нагрузки далеки от наших. Таймер по сути не готов к индуктивным токам дросселя. С ЭПРА всё понадёжней будет.

Ага. С ЭПРА пропадают многие проблемы.



Ладно :hi2: коллега, долгих лет твоим кулерам, таймеру, боксу, ну и тебе тоже :pipe:

Тебе тоже всего самого, бро :hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Немного макро на ночь:



post-25766-1255725099_thumb.jpg post-25766-1255725146_thumb.jpg

post-25766-1255725174_thumb.jpg post-25766-1255725191_thumb.jpg





И просто хороших планов:






post-25766-1255725704_thumb.jpg post-25766-1255725444_thumb.jpg

post-25766-1255725506_thumb.jpg post-25766-1255725555_thumb.jpg



post-25766-1255726022_thumb.jpg post-25766-1255726053_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Среди конкурсных фото нашел интересную связку (выкладывал на конкурс фотографий).

Фото одной и той же колы с одинакового ракурса с разницей в 12 дней:



Californian Orange, 34 дня цвета и 46 дней цвета:



post-25766-1256137048_thumb.jpg post-25766-1256137083_thumb.jpg

Изменено пользователем xOG

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Регистрация нового пользователя

Войти

Уже есть аккаунт? Войти в систему.

Войти

  • Создать...
