Строй-репорт неприметной гроу-тумбочки
Предлагаем вам заценить еще один отчет по строительству гроубокса участника конкурса «Автор, Жги!».
Всем добра! Был у меня бокс, начинку которого можно глянуть в теме Growbox Chieftec ba-02 arduino v.1.0 by svtig.
Этот системник выиграл в конкурсе "Автор жги" и занял 3 место в категории стройрепортов. Dzagi и Simplex спасибо за призы!
Я отказался от данной конфигурации по ряду причин:
- Сложность с терморегулированием в железном корпусе (стоит на балконе круглый год)
- Проблемы с запахом. Не критичные, но не тогда, когда у твоей жены нос ищейки
- У металла плохая шумоизоляция и слышно, как гудят кулеры на больших оборотах
- Все таки мал
- Вопросы: «А нах тебе системник на балконе и почему он такой большой?»
Поэтому было решено делать тумбочку из дерева, так же небольших размеров. Она хорошо вписывается в интерьер и можно решить все вышеперечисленные проблемы. Захотелось эстетики. И поэтому тумбочка.
Хорошо вписалась в нишу
Корпус
Взял в Леруа лист фанеры толщиной 12мм. Дверца фасада размерами примерно 60×80см уже давно стояла без дела в гараже. Замерил размеры ниши и просчитал размеры бокса. Можно было бы не париться и заказать из белого ДСП в конторе по производству корпусной мебели. Но тут чесались руки и был порыв к ручному труду, поэтому будет крафтовый бокс размером 82×62×29.
В приложении Результаты поиска CutList Optimizer занес данные и просчитал как пилить лист. Очень удобно.
Составные части шкафа и их размеры
Распилил на месте в Леруа и получилась куча фанерных обрезков.
Все зашкурил, покрасил, собрал на саморезы с герметиком, сделал технологические отверстия под вентиляцию на задней стенке и в полу. Затем зашурил 320 наждачкой и еще раз покрасил, уделяя большое внимание швам.
Получилось несколько частей:
- корпус на мебельных колесиках 3.5см,
- откидная крышка,
- полка для угольного фильтра,
- Крышка для угольного фильтра, куда будут крепиться кулеры,
- И сама дверца с навесами.
Дверца находится внутри корпуса и в закрытом состоянии она опирается на пол бокса, тем самым исключается провисание петель. Дверца плотно прилегает к стенкам, открывается и закрывается с усилием, кто этого не знает думают, что он закрыт. Поэтому замок пока не нужен.
Все плотно
Для уплотнения дверцы использовал алюминиевые уголки 1×1см. С креплением каждые 5см, ш-образный уплотнитель и маделин.
Внутри корпус обит светоотражающей пленкой mylar havy duty, но если ее снять будет просто матово белый цвет.
Проложил проводку под электрику, все соединения в распаячной коробке. Внутри бокса будет:
- Свет (клеммы)
- Досвет (клеммы)
- Обдув(клеммы)
- Обогрев (на прямую)
- Увлажнитель (usb)
- Камера на держалке из fixprice (usb)
- Розетка для автополива.
Внутренности коробки и в закрытом виде
Вентиляция
Систему фильтрации подсмотрел у FASTTRUST, понравился его угольник. Мой фильтр сделан по тому же принципу, только располагается горизонтально вверху, его внутренние размеры 48×16×5см.
В полке сделаны два прямоугольных отверстия, перемычка между которыми не дает сетке провисать, сетка из строительного магазина. Плюсы горизонтального расположения в том, что забираться будет самый горячий воздух и в углу не будет образовываться пустот и щелей при его оседании.
На сетку под уголь будет выстилаться агроволокно, для того, чтобы угольная пыль не сыпалась сверху.

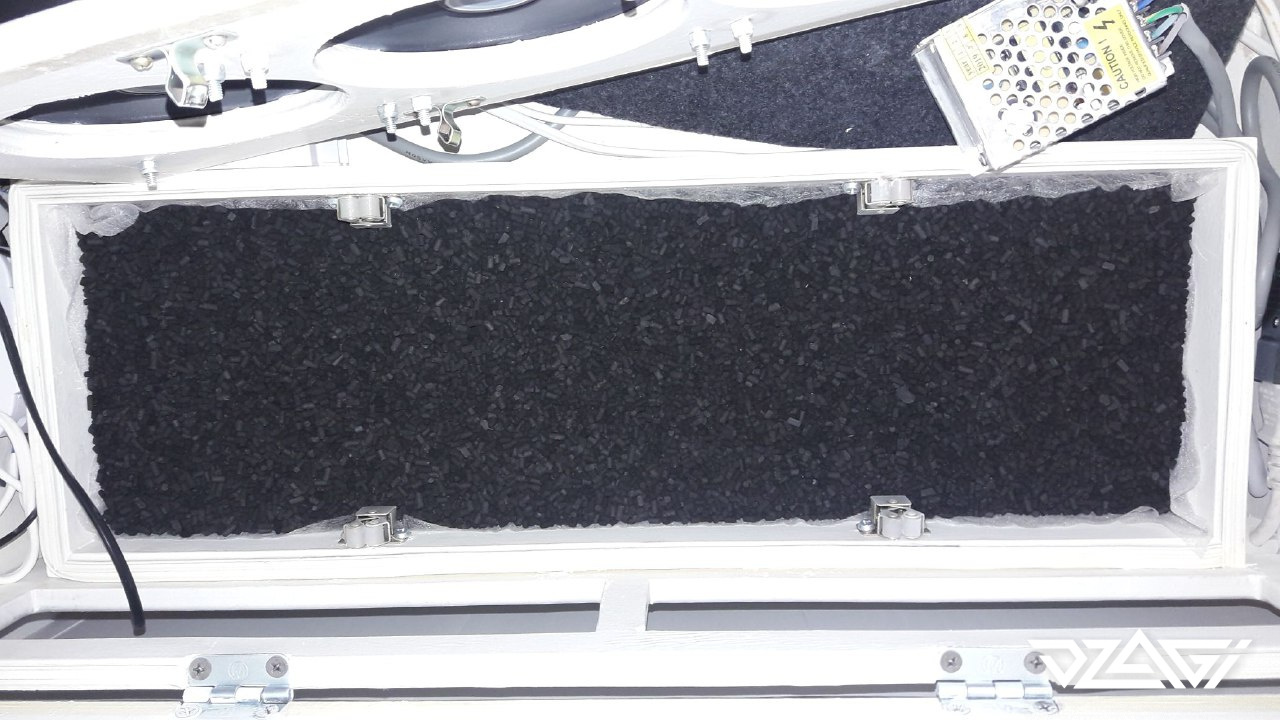

Фильтр внутри
Колесики это защелки
4 вентилятора arctic p12 вытягивают воздух из основной камеры через уголь ар-в толщиной насыпи 3см (можно досыпать до 4см) в техотсек под откидной крышкой, затем он проходит через ионизатор, (который задержался на почте), за пределы бокса.
Кулеры запитаны через автоматический блок управления, на котором устанавливается минимальная постоянная скорость вращения и увеличение оборотов в зависимости от температуры. Сейчас мощность установлена на 20%, начиная с 25°С с постепенным увеличением до 50% при 28°С. Когда появится запах и засыпится уголь, значения нужно корректировать.
Ионизатор и контроллер оборотов кулеров (справа)
Кулеры будут вытягивать воздух через фильтр, а не продувать его. Так не будет препятствия на пути воздушного потока в виде угля. С этой проблемой я столкнулся в системнике и пришел к выводу, что не хватило статического давления для продувки угля. Здесь же давление будет не важно, здесь решающую роль будет играть количество воздуха, проходящего через кулеры.
Для сравнения: Домовент 100 - 37па, 105м2/ч. Для бокса в 0.12м3 этого за глаза.
Куллеры дадут 21па давления и 360м2/ч поток воздуха (это 4 вентилятора в ряд, работающие на всю мощность).
Но если их поставить последовательно, по два то по расчетам получится 42па и 180м3/ч, но при таком расположении можно столкнуться с турбулентностью и давления не будет вообще. Чем большая разница в работе куллеров, тем большая вероятность возникновения турбулентности и тем меньше эффективность. Два вентилятора могут работать хуже, чем один.
После долгих раздумий о правильном расположении кулеров пришел к выводу (спасибо моему бро и настойке на mj). Если важна скорость потока, нужно больше давление через большее сопротивление, то есть меньшее количество более мощных вентиляторов. Если нужно больше прогоняемого воздуха, то можно уменьшить даление через меньшее сопротивление, и тем больше будет воздушный поток.
То есть если на пути воздушного потока не будет препятствий, то давление не играет значительной роли, но значительную роль сыграет воздушный поток, который создает ваккуум, то есть можно больше слабых вентиляторов... для тех, кто не понял схема... :)
Самая сложная схема. Весь вечер обдумывали
Отверстия для входа воздуха сделаны на задней стенке (закрыта решетками) и в полу сразу за дверцей, закрыты заглушкой кабель канала для стола.
Можно открывать и закрывать
Везде установлена пылесветоловушка из губки для аквариумного фильтра.

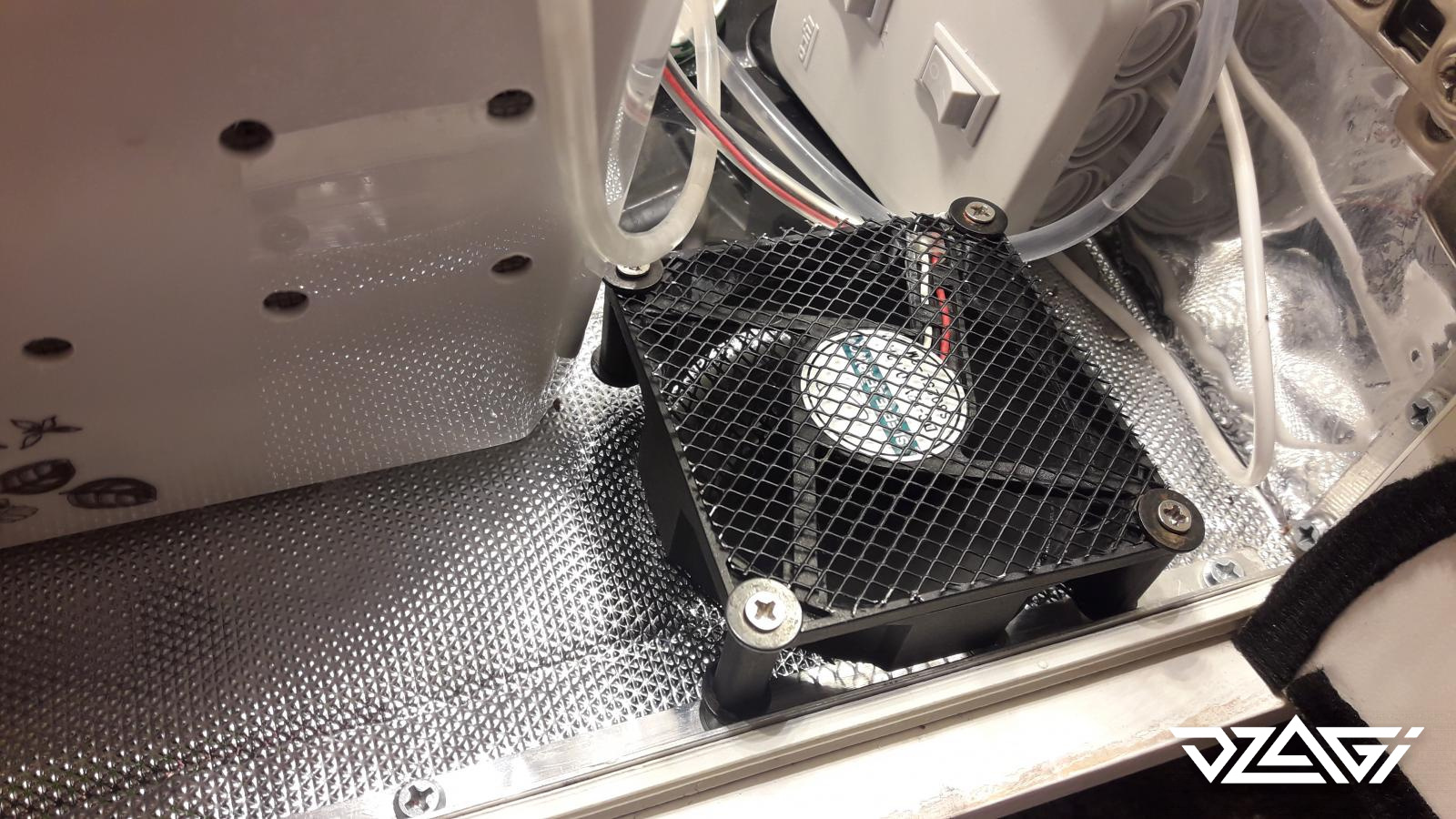

Вентилятор на обдув сделан из кулера, с регулятором оборотов с алика, промазанным цапон лаком, чтобы не окислялся. Долго думал на счет крепления, в итоге просто повесил на цепь. Получилось то что надо и перевесить можно в любой момент. За вентилятором стоит увлажнитель, как раз для такого бокса.
Сейчас уже в другой стороне
Модуль HX-MINI-360 (понижающий преобразователь DC-DC) и USB увлажнитель (справа)
Свет
Светильник в корпусе из вспененного пвх 4мм (температура плавления от 150°С) корпус сделан в 2 этажа, на первом радиатор, на втором техотсек.
Корпус одевается сверху и крепится четырьмя болтами
Радиатор 17×40×6см, пассивно рассеиваемая мощность 90вт. В середине установлены 2 куллера arctic f8, как раз на ширину радиатора, запитаны через светодиодный, маленький драйвер на 12v. Затем питание идет на ручной регулятор оборотов, служащий так же выключателем. Затем на терморегулятор оборотов, затем на кулеры.
Забор воздуха осуществляется с боков, и выдувается на угольный фильтр (если сделать наоборот в радиатор будет засасываться горячий воздух сверху.
Освещение построено на cob матрицах cree 1304c 9v
2700k 20шт
3000k 10шт
Так же добавлены smd светодиоды epiled 3w
660nm 19шт
450nm 6шт
730nm 3шт
395nm 2шт
Больше источников света, равномернее засвет
Все это питается от 4х китайских драйверов 110v 600ma, и включается все по отдельность, по 10 cree и epiled'ы.
В итоге мощность лампы получилась 220вт.
После часа работы на всю мощность и при комнатной температуре, температура на радиаторе составляет 46°С +- 2°С. Выше 50°С термометр не показал ни разу.
Электроника
Почти весь отсек занимает угольный фильтр с кулерами.
Питание разделяется и идет на блок питания 12в и три реле sonoff: basic (розетка для автополива), 2СН (люстра и досвет), 10ТН (отопление).
От блока 12в питание идет на блок управления кулерами и usb розетку внутри бокса, к которой подключены ip камера и увлажнитель через usb реле sonoff.
Автомобильная usb розетка на 2 выхода и USB реле (справа)
Приятным бонусом стало то, что у камеры есть детектор звука и движения. И если кто то будет ходить у бокса на телефон придет уведомление.
Вот так управление выглядит на телефоне:
Меню выключателей и температуры и влажности
Вид с камеры
И конечно же брелок "Автор, жги!" занял свое почетное место в этом боксе
Статья участника конкурса «Автор, Жги!». Автор: svtig
