Castaman

LED фито матрица GroPro v3.2 (UA)

Рекомендуемые сообщения

обновлена версия платы:

LED фитоматрица GroPro v3
.5
,
55w (max)





1 канал:

3000к
Cree XP-G3 (bin S3, топовый бин) - 3

4000k
Cree XP-G3 (bin S3, топовый бин) - 2

450нм
Cree XP-G3 (750mW, топовый бин) - 1

2 канал:

660нм
Cree XP-HE (425mW, топовый бин) - 5

730нм
Cree Far Red XP-E (топовый бин) - 1



Цена -
21$



На данный момент на матрице установлены топовые бины Cree.

Бро привет :hi2:  а есть готовый свет? мне нужно на до свет одно модульные с активным обдувом по 55вт два на цвет и два на вегу

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

К кому обращаться по поводу ламп?

Изменено пользователем Theinfamoys

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проект светильника на 260вт, с диммингом на белом канале и переключением режимов вега-цвет:





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проект светильника на 260вт, с диммингом на белом канале и переключением режимов вега-цвет:





Размер, цена?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем привет. А сколько ватт твоего света нужно для системника ?

Изменено пользователем Hitrez

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

"8 панелей, общая мощность ~ 2100кВт, "

На двух мегаваттах лес из финиковых пальм растить?

Это опечатка, имелось в виду ватт а не киловатт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет всем.... Появились у тебя модели под квадратные боксы??? А то как-то длинноватые модели выходят...или какая модель подойдёт в бокс 1м×0.7м

Изменено пользователем дмитрийY

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем привет, представляю вашему вниманию новинки:



Обновлена версия платы до 3.6:




Новая плата совместимая по размерам и аксессуарами с Cree CXB3590:




Квадратные модели светильников:

post-76389-0-14727000-1517475385_thumb.jpg - 270вт/350$

post-76389-0-36675000-1517475447_thumb.jpg - 180w/260$



PS. К сожалению, отправка светильников из Украины сопряжена с определенными проблемами.

Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



PS. К сожалению, отправка светильников из Украины сопряжена с определенными проблемами. т.е. в рашу не отправляешь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Давно бы переехал уже в страну-агрессор и торговал бы здесь эффективней и прибыльней, рынок то побольше и народ позажиточней, чем у вас, чай не тронем без причины.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Давно бы переехал уже в страну-агрессор и торговал бы здесь эффективней и прибыльней, рынок то побольше и народ позажиточней, чем у вас, чай не тронем без причины.

с такой политикой на Украине и легалайз не далеко, так что не извесно где еще будет и лучше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Новая матрица SGP v1


40$

ВАХ - 46 вольт / 2А, мощность 90вт.

Плата выполнена из меди толщиной - 1,6мм.

Установленные диоды 22шт, топовых биннингов:

  • 4000k Cree XP-G3 (bin S4)    8шт (2A)
  • 450 нм Cree XP-G3               2шт (2A)
  • 660 нм Cree XP-HE              10шт (1A)
  • 730 нм Cree Far Red XP-E     2шт (1A)

Спектр:




Фотометрическая мощность:

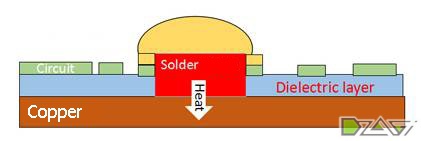

Технология отвода тепла и сравнение со стандартной:





Плата идентична по размерам с матрицей Cree CXB 3590 и полностью совместима с аксессуарами для неё.



Светильник на базе этой матрицы:




Температура радиатора:



Паста[at]1800мА

профиль - 52,9

плата - 71,1



Паста[at]2000мА

профиль - 56,0

плата - 76,4



Прокладка[at]1800мА

профиль - 53,2

плата - 76,2



С прокладкой на 2 амперах не замерял

Паста с коэффициентом теплопроводности - 0,78, на более качественной результаты будут лучше.

ЗЫ. Светильники на базе этой матрицы - проходят ограничение по весу и объему намного проще, поэтому с доставкой РФ, РБ, Грузию Казахстан возможна.

Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Че по цене на последний вариант? Какую площадь засветит?

145$, 0,25м2

Драйвер можно заменить на более дешевый.

Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А где репортаж по выращиванию на этих лампах бро?

Спектр этой матрицы был приближен к спектру известного светильника от GN HS-1, результаты которого вы можете увидеть на autoflower.net, реальных результатов пока нет, но думаю, что скоро появятся и я выложу их здесь.

Также, если интересно, могу дать ссылки на результаты под матрицами из первого поста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

слишком большая концентрация диодов на маленькой площади, с 1 таким светильником каши не сваришь(

10см влево, 10см вправо и потери в силе света будут просто огромными :(  неправильное направление бро  :hi2:

Изменено пользователем matabi

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

слишком большая концентрация диодов на маленькой площади, с 1 таким светильником каши не сваришь(

10см влево, 10см вправо и потери в силе света будут просто огромными :(  неправильное направление бро  :hi2:

Матрица изначально задумывалась для небольших боксов квадратной формы. Также на мой взгляд за счёт близкого расположения диодов нет сильного спектрального разброса на близком расстоянии. 4 таких матрицы дают равномерную засветку 1м2 с величиной потока 700мкмоль/с/м2. С линзой 120 градусов, для светильника который выложил выше, пятно засветки получается равномерным для его расчётной площади. Если заметить то и cxb матрицы по одиночке редко кто использует.

Эта матрица первая из серии удачных спектральных решений, и модельный ряд будет расширяться по мере их появления.

Это первое решение использующее технологию direct thermal, которая позволила расположить близко диоды и ускорить перенос тепла.

Также возможна полная кастомизация спектра исходя из ваших предпочтений и возможностей платы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Классный чип ! Вместе с cxb 3590 ,идеальное сочетание ,только всегда за охлаждение таких матриц только активом .только радики от процев ) только хардкор !40 бакинских?ммличку скинь как урвать такой хастмев

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

46 вольт путем последовательных цепей? Блинский задумка хороша ,но дров на эту матрицу увы нет (

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

версию3,6 можно заказать ?

Матрица SGP есть в двух модификациях 48 вольт - 22 диода и 36 вольт - 24 диода. Расспектровка в трёх вариантах которые указал выше. Драйвера есть ко всем моделям на 1,2,3 матрицы как и на серию gropro v 3.6

По заказу в ЛС ответил.

Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты




Новая 36 вольтовая матрица SGP, спектр от gropro 3.6 х 2



Cree XPG3 4000k - 10

Cree XPG3 450nm - 2

Cree XPHE 660nm - 10

Cree XPHE 730nm - 2



24 диода - топовые бины

Подложка - медь

Максимальный ток/мощность/вольтаж - 2А/72вт/36в

Технология отвода тепла DirectThermal

Совместимость с серией Cree CXB

Рекомендуемая площадь освещения 40 х 40см.



Цена - 42$

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Представляю новую версию линейки плат gropro 4.0





Первый канал:

5000k Cree XPG-3 - 6шт.

(самый высокий бин из существующей линейки 190lm/w-350mA)



Второй канал:

660nm Cree HP High Efficiency - 6шт.

(400-425mW)

В режиме 2000/1000 мА - 107 мкмоль/с (было 100)

1400/1000 мА - 88 мкмоль/с

1400/800 - 81 мкмоль/с



Преимущества по сравнению с предыдущей версией:

Увеличение общей плотности фотонного потока на 7%! незначительное уменьшение "синей" части спектра и ИК, лучшее распределение волн по всей площади платы. В 5000 К по определению более эффективный люминофор, поэтому они всегда на бин впереди. Также планируется обновление линейки SGP с заменой на 5000к



PS. Решения с ИК+УФ будут выносится в отдельную линейку.

PPS. Платы со спектром gropro v.3x будут изготавливаться по спец.заказам.

PPPS. Готовится к выходу бюджетная линейка плат по низкой цене + линейки досвета!

Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


Первый светильник на 190вт. на новых платах gropro 4




Версия платы с красными от Osram, на бин выше используемых в обычной версии Cree

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Модель с активным охлаждением на платах v4

Общее потребление 315вт, драйвера и блок питания Mean Well, переключение спектра, линзы Ledil 100гр., цепной подвес.

Цена - 340$


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Светильник для бокса 70 х 50, общая мощность 190вт.




Изменено пользователем Castaman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
