«LAMP|PLAN b». Или, когда захотелось сделать по-настоящему хорошо и наше.

Рекомендуемые сообщения

Доброго времени Бро и, конечно же, горячо любимые Систерс! :v:

Чуть более года назад я загорелся одной идеей и посвятил себя полностью её реализации. Получился очень долгий и тернистый путь. Ведь семья, работа и проч. забирают большую часть из без того коротких суток, но не об этом. (Может в отдельной статье, как-нибудь опишу этот сумасшедший «трип»).

И теперь могу с радостью с вами поделиться результатами своих потуг.



Представляю вам на суд светодиодную лампу для выращивания растений собственной разработки из самых высококачественных комплектующих.

Я постарался подобрать самые доступные по цене, но в то же время самые качественные комплектующие от мировых передовиков в своих областях. Все фирмы занимают почётные лидирующие места в своих отраслях и не более 20% в моей лампе от китайского производителя. Я думаю, все мы любим, когда девайсы, которыми мы пользуемся, не делают нам мозг и служат, служат, и служат долгие годы. Вот к чему я стремился и буду :molot:



Ну чего тянуть… фоточки в студию!

post-112016-0-49050300-1495785104_thumb.jpgpost-112016-0-60583200-1495785114_thumb.jpgpost-112016-0-13233500-1495785124_thumb.jpgpost-112016-0-82398800-1495785134_thumb.jpgpost-112016-0-85344400-1495785146_thumb.jpgpost-112016-0-27027900-1495785166_thumb.jpgpost-112016-0-70274000-1495785154_thumb.jpgpost-112016-0-61085100-1495785180_thumb.jpgpost-112016-0-00947700-1495785193_thumb.jpg



Основные характеристики:



Мощность лампы (реальная): 240Ватт;

Рекомендуемая площадь гроубокса: 1м2 и более;

Категория жизненного цикла светодиодных COB матриц: L70 (не менее 70 000часов);

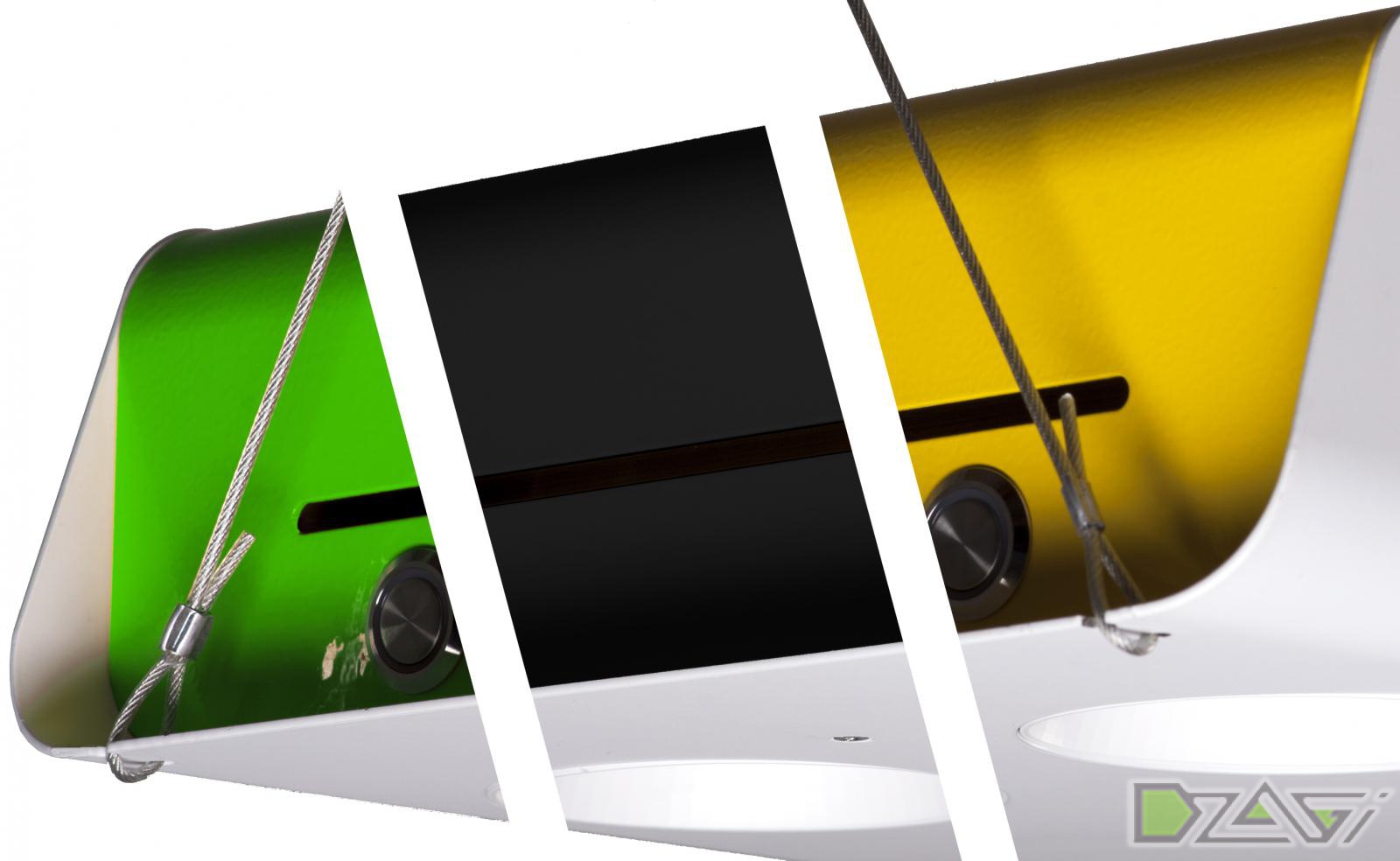

Три варианта цвета корпуса:Бело-желтый; Бело-зеленый; Бело-черный;

Габариты: 440*250*90мм;

Вес: 7кг.



Теперь подробнее о комплектующих:



В самой главной роли, конечно же, светодиодные матрицы.

Здесь установлены новые CITIZEN Horticulture COB LED матрицы. Это одна из последних разработок в сфере LED освещения для растений от японского производителя. Эти матрицы только-только начинают появляться в продаже или предпродаже/предзаказу (я так и не понял) в Европе. Я узнал о них по чистой случайности, когда находился в поиске и общении с разными людьми/фирмами на предмет лучших COB матриц для выращивания растений. И большое везение, что смог заказать еще в прошлом году партию в несколько десятков штук.

post-112016-0-34039600-1495785316_thumb.jpg Техническая информация.PDF



Что могу сказать, - информации по этим матрицам мало и уже около 1,5лет их активно тестируют и выращивают под ними свои салатики, цветочки и помидорчики МСХА им. К. А. Тимирязева, европейские институты и крупные агрокомплексы.

Много положительных отзывов я слышал от людей, имеющих непосредственных контакт с теми, кто занимается тестами и выращиванием под этими LEDами. Но, к сожалению это только слова и какой-то текстовой и графической информации заполучить не удаётся, потому, как никто не хочет подводить своих партнеров и опубликовывать инфу раньше начала официальных продаж. У меня есть совсем немного официальной информации и текстов, но в международные социальные сети (instagram, facebook) меня попросили её пока не выкладывать. А вот на гроу форумах нас не найдут. Мы тут все не палимся)))



Вот познавательная текст/презентация от дистрибьюторов компании CITIZEN.

Презентация.PDF

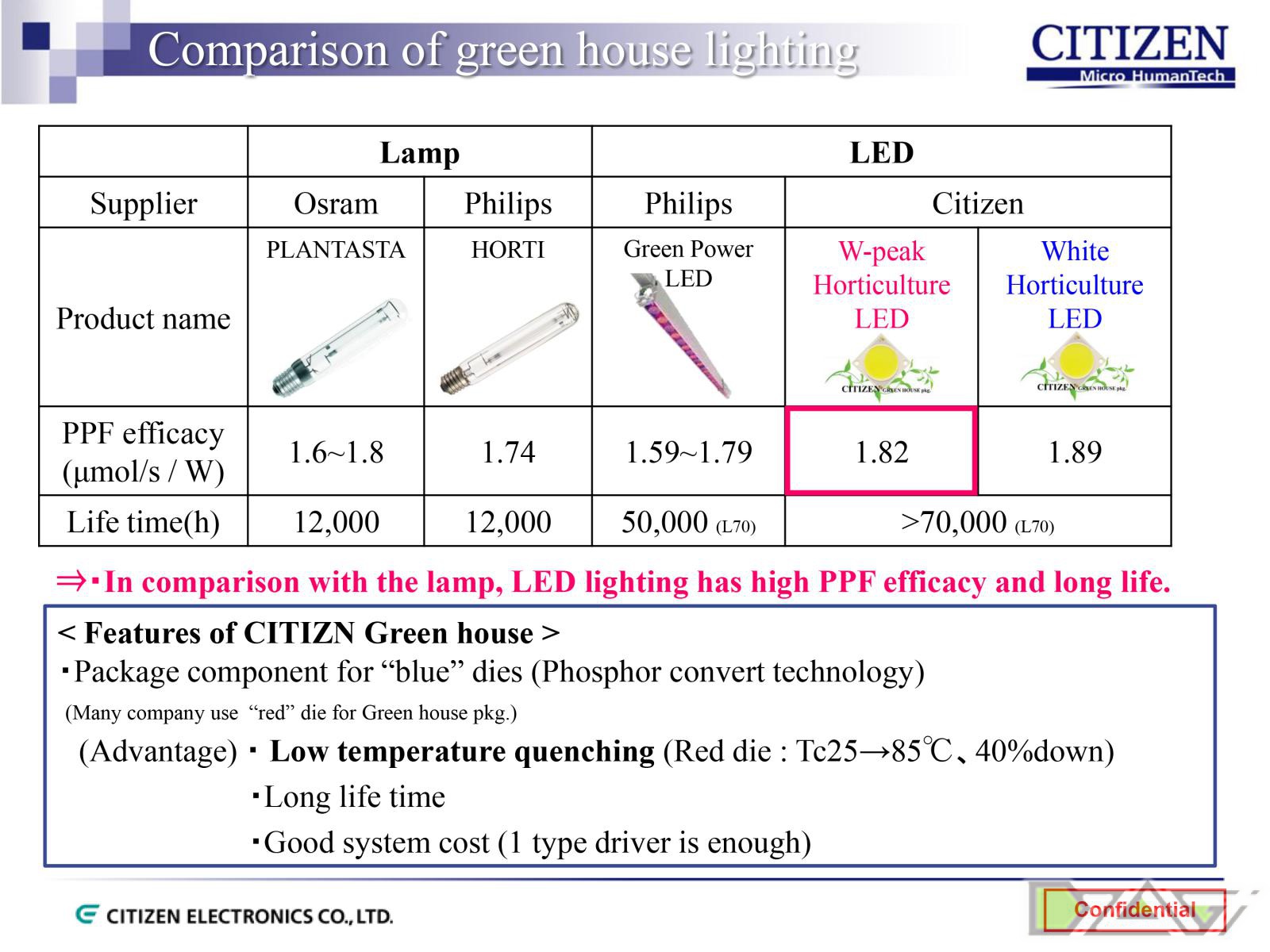

Тут презентация от самой CITIZEN уже с картиночками и циферками, как мы любим =)

CITIZEN Green House LED

(Добавлю некоторое пояснение - CITIZEN вводит такое понятие, как Active PPF. Это эффективность активной зоны фотосинтетического потока радиации, в которой не считается радиация в зоне 510-610nm).



Та информация, которую уже я слышал устно, и которой нет у меня документального подтверждения, примерно такая: «Что при тесте на салате и паре других подобных культур под ДНАТом, обычными белыми матрицами Citizen с самым высоким значением индекса цветопередачи (CRI 97) и новыми Horticulture матрицами CITIZEN получились результаты:

CITIZEN (CRI 97)оказались на 4% менее эффективны, чем ДНАТ, а под новыми CITIZEN выросли культуры в два раза превышающие по массе других конкурсантов. «Просто в 2 раза больше» - мне повторили при разговоре неоднократно))

В тестах применялись лампы ДНАТ в 2 раза большей мощности, чем светодиодные матрицы.



Матрицы установлены на радиаторный профиль Российского производства.



На каждом радиаторе установлен термодатчик (термовыключатель).

Датчик имеет температуру срабатывания 65°C. При возможном выходе из строя вентилятора охлаждения или другого случая, при котором система начнет набирать температуру, датчик предохранит COB матрицы и другие электронные элементы от поломки.



Крепление к радиатору реализовано на коннекторах итальянской фирмы Stucchi.



Рефлекторы (отражатели) от мирового лидера LEDIL.

Модель AngelinaXW-B имеет угол рассеивания 92 градуса. А значение эффективности 94%.



Наверное, второй по важности компонент во всей конструкции – это источники питания.

Здесь установлены оригинальные драйвера от, так же, всем известной и популярной компании MeanWell.



Охлаждение радиаторов, на которых установлены матрицы осуществляется двумя вентиляторами ArcticCooling.

Это тоже очень известная швейцарская компания с производством в Китае. Самое главное в этих вентиляторах то, что в них установлен высококачественный двойной японский подшипник, который рассчитан на продолжительную непрерывную работу. Стойкость к пыли, высоким температурам и 6 летняя гарантия от производителя.




Корпус лампы и порошковая покраска выполнены на металлообрабатывающем производстве.



На данный момент я заканчиваю сборку первой партии из 12 штук и выставляю на продажу только на нескольких grow форумах. Стоимость ламп первой партии будет с небольшой 25% наценкой на себестоимость только комплектующих. Низкая цена обусловлена желанием развиваться и сделать первые шаги к увеличению и расширению производства.



Собственно цена: 22 000 руб.



Гарантия на замену любых комплектующих - 3 года. (При дальнейшем развитии и открытии юр. лица всем будет выслан официальный гарантийный сертификат).



Модели «PLANb» планируется быть не единственным представителем линейки «LAMP|PLAN». И если мои ожидания оправдаются, и я смогу сделать небольшой шаг вперед в этом деле, то появятся модели «PLANa» - 150Ватт и «PLANc» - 450Ватт.



В комплекте:

- Кабель питания 1,8м.;

- Тросы для крепления подвесов;



Оплата и доставка.

Доставка любой транспортной компанией или почтой. По Москве доставка бесплатно (мной лично).

Оплата, может быть, как наложенным платежом после получения посылки, так и предоплата на Сбер или электронные кошельки.

По вопросам оплаты и доставки пишите в личку.



Буду очень рад любому мнению, пожеланию и высказыванию!



Я верю, что вместе мы сможем создать что-то действительно по-настоящему крутое и востребованное.



Спасибо тем, кто осилил столько букв :-)



Всем только добра)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На вид круто бро.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Выглядит круто :cool2: , если так же круто все будет рости то респект тебе бро.



А ты поднимал марью на ней? если да то скинь результат в фотках. ^_^

Тут тебе надо репорт начать на своей люстре... пусть покажет себя в деле. :hi2:

Изменено пользователем Az1mut

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поддерживаю тему отечественного производителя. Удачи в этом деле бро!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Серьёзный труд !

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Красивая люстра, если под ней будут хорошие результаты можно и приобрести. Бро давай отчеты по кукурузе с граммами и фотами - только тогда соблазнимся на покупку. Или гроверу знаменитому на тест давай, :kutyashie-101:  а мы понаблюдаем за микромолями и парами твоими :sm:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Красавчик :brows: :brows: :beer:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Использования ситезен радует. Тема по охлаждению не раскрыта. На каком радиаторе это всё работает?



А так огромный жирный плюс! По максимуму нужно поддерживать русских людей в нашем деле! Канна удобры уже есть, мешки есть, а вот и брендированный LED подходит в красивой оболочке!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Читал, читал, думал ниасилю все эти басни про крутейшие арктиккулы институты тимирязевых и цитызены. Думал когда же ценник  - а вот он любезный - 22 килорубля. Ну ясно. Опять китай под вывеской мегасупертурболазера для анаши.



Ах да, как только читаю что  - ТОЛЬКО сегодня , со скидкой , первым покупателям подарки - сразу иду мимо.

Изменено пользователем Вear

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

цена хорошая. Фотку бы ещё как рельно светит показал

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Самая хорошая реклама сарафанное радио. Дай опытному на тест, а так это все бла бла бла. Мир

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем спасибо за поддержку и мнения!

Позже  вечером отвечу всем.

Загружать заглавный пост всей инфой и графикой, что накопилась за больше чем год создания, я не стал. Очень много было бы текста)) Всё постепенно и еще много чего будет сделано в исследовании/выращивании/замерам и тестам.

Еще раз спасибо!)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я вот одно не пойму если РФ производители то зачем пол инфы на англ? Может обычный поставщик из китая + небольшая переделка под свой продукт а может там же на заводе наносят ваш логотип, просто нужно больше инфы и побольше бы на родном языке,...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Оч круто и вовремя !!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Читал, читал, думал ниасилю все эти басни про крутейшие арктиккулы институты тимирязевых и цитызены. Думал когда же ценник  - а вот он любезный - 22 килорубля. Ну ясно. Опять китай под вывеской мегасупертурболазера для анаши.



Ах да, как только читаю что  - ТОЛЬКО сегодня , со скидкой , первым покупателям подарки - сразу иду мимо.



Каждый имеет право на своё мнение.

Я лишь писал, то что у меня накопилось в устной форме мне поведанное и выкладывал, то что накопилось в электронном виде.

Привязывал к этому свои познания и опыт.

Текст главного поста имеет рекламный налёт, да. Так и задумывалось, потому что я с вами не только делюсь тем, что я сделал и как к этому пришел, но и продаю первую партию светильников, чтобы иметь возможность двигаться дальше. Без денег я не смогу развивать, тестировать, ставить опыты, получать сертификаты и заводить юр.лицо. Это аксиома. А госбюджета у меня нет, чтобы лепить х**ню из говна, а продавать, как наиновейшую, п***ец какую, супер разработку российских ученых)

Потому, что мне кажется - я не имею права тратить столько времени, столько сил и свои последние деньги на то, чтобы кого-то обманывать. Не понимаю, как можно вложить душу в свой личный х**вый проект)



Многое из технического плана информации я не рассказал, не показал какие-то отдельные моменты в развитии, сборке, разработке самой лампы. Не показал внутреннего оснащения. И прочее, прочее. В один пост этого не запихнуть. И это будет не читабельно.

Поэтому я буду всё это выкладывать по мере возможности. Очень жаль, что в сутках не 30 часов хотя бы))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

отлично выглядит продукт! респект  :hi2:

поддерживаю мнение, что с реальным тестом на конопле баллов доверия потенциальных покупателей прибавилось бы значительно.

в идеале конечно лучше дать на тест кому-то с опытом гровинга под льдинами, замшелые днатчики сольют тест чтобы ещё раз доказать, как круты их огненные горелки по сравнению с чипами :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я вот одно не пойму если РФ производители то зачем пол инфы на англ? Может обычный поставщик из китая + небольшая переделка под свой продукт а может там же на заводе наносят ваш логотип, просто нужно больше инфы и побольше бы на родном языке,...

Отвечу коротко: Картинки с надписями на англ. из instagram. Это международная площадка и подписчиков из Европы и Америки не мало у меня. (Да и мне кажется англ.яз. визуально лучше смотрится, это уже язык планетарного масштаба. Текст там самый простой).

Я не планирую только на СНГ рынке зацикливаться и несколько идей оригинальных для входа на евро рынок гроу ЛЕДов у меня есть. Но это всё планы, а для их реализации мне нужно делать маленькие шаги вперед.



А даташиты и презентации на англ. - это уж извините, опять же для всего мира) Для нашей страны отдельно не делают пока)



А вот фото от 27.11.16г., как китайцы наносят мои логотипы на свои лампы, на китайских заводиках))

post-112016-0-16083100-1495832411_thumb.jpgpost-112016-0-17305000-1495832424_thumb.jpg



Мне кажется, даже цвет стен уже выдаёт, что за страна :lol:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Выглядит круто :cool2: , если так же круто все будет рости то респект тебе бро.



А ты поднимал марью на ней? если да то скинь результат в фотках. ^_^

Тут тебе надо репорт начать на своей люстре... пусть покажет себя в деле. :hi2:



Спасибо, бро!)

Репорт есть, но он был доведен только до стадии цветения, т.е. только вега... Произошла хреновая ситуация, но никто не пострадал. Кустам пришлось в срочном порядке вылететь с балкона :icon_sad:

Растил знакомый, по моей просьбе. Это был его второй индор.



Росло под Citizen CLU03H-25/55-PW - 2шт. по 50Ватт. (Общая мощность 100Ватт) (Это матрицы из этой же серии Horticulture, но в отличии от тех, что ставлю я, у них меньше красного спектра (mW/nm). Зато в них присутствует среднее количество 510nm-610nm (зелено-желтого).

post-112016-0-25445600-1495835879_thumb.jpgpost-112016-0-99960500-1495835884_thumb.jpg



Всё это дело было на радиаторном профиле (как в моей лампе 249*92*26мм) с активным охлаждение.

Бокс: 0.5м2 (60*80см)

Два регуляра: бонусная Ак-47 слева, X-Haze от White Label. справа.

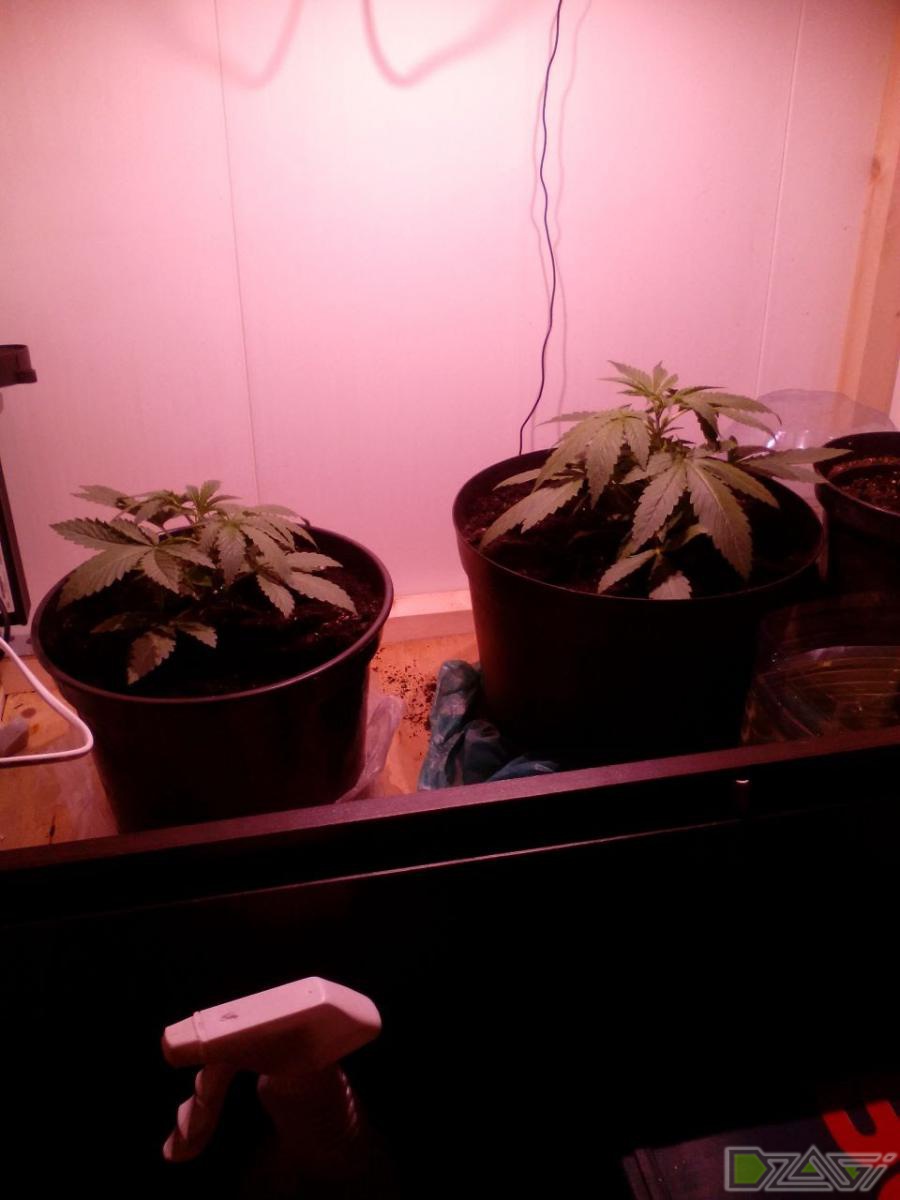

1 неделя 5 дней




3 недели




4 недели

post-112016-0-54316000-1495834966_thumb.jpgpost-112016-0-42330800-1495834992_thumb.jpg

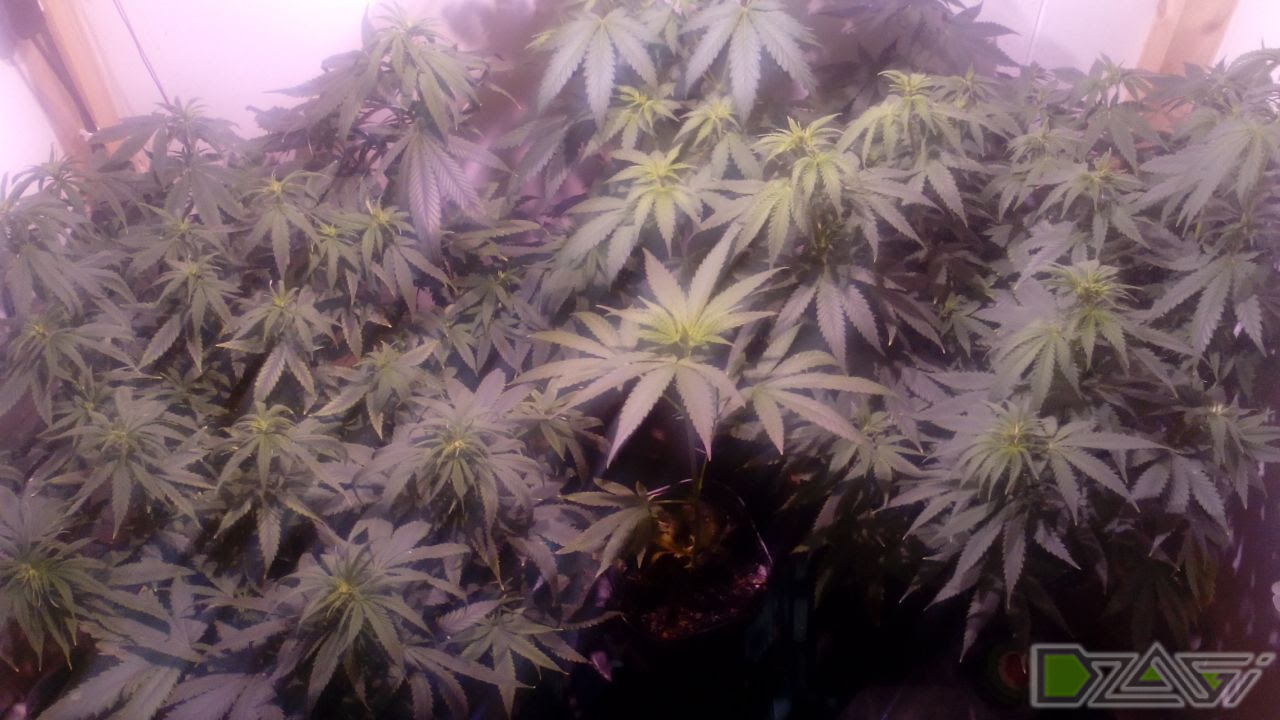

4 недели 3 дня




6 недель




8 недель




8 недель 4 дня (первая неделя цветения) и последние пару дней жизни.

post-112016-0-30029200-1495835115_thumb.jpgpost-112016-0-91901300-1495835135_thumb.jpg





Хочу добавить что это вегетативная стадия, что вега не показатель, мы все это прекрасно знаем.

Репорт по сути бесполезный. Растёт? Да. Но под чем только не растет. А без цветения...

Но хотя бы на маленький вопрос: "А растет ли вообще под этими лампами мариванна?" - мы ответили. И вроде даже не плохо себя чувствует))



А реальные репорты с харвестром планируются и жду интереса от заинтересованных опытных гроверов. Если тут есть те, кто хотел бы быть тестером и имеет возможность провести гров в одинаковых в точности условиях под моими LED и 400-600 ДНАТ, то буду только рад сотрудничеству.

Изменено пользователем JustGrow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на мой взгляд, производитель ЛЭДа должен провести несколько циклов под ДНаТами и затем приобретать диоды, затем , самолично  тестить и делать выводы.

Выводы делать необходимо только на цветении.

Замечу- только на цветение и понятным(неавтоматическим) сортом, с реальным результатом, по которому можно судить о светильнике, думаю и шапка вся должна , вместе со спекторами в самом конце, для понимания, какие бирки, какие производители, какие запчасти, какие графики...только из конечного результата.

Другие показания слдожно принимать в расчёт, ведь на марье цветы это показатель всего, и спектр видно сразу, и конролируемость температур охлаждения...как мысль.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Подпишусь ка я ))) интересно

Изменено пользователем Hydrapont11

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Круто.скоро придется на лед перейти(((

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А есть такая-же но в хромированном корпусе и крепёж чтоб из нержавейки?)))

Изменено пользователем Панч

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Круто бро! Надо финансы копить...

Все дело в подачи информации)) не будь хомячком!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на мой взгляд, производитель ЛЭДа должен провести несколько циклов под ДНаТами и затем приобретать диоды, затем , самолично  тестить и делать выводы.

Выводы делать необходимо только на цветении.

Замечу- только на цветение и понятным(неавтоматическим) сортом, с реальным результатом, по которому можно судить о светильнике, думаю и шапка вся должна , вместе со спекторами в самом конце, для понимания, какие бирки, какие производители, какие запчасти, какие графики...только из конечного результата.

Другие показания слдожно принимать в расчёт, ведь на марье цветы это показатель всего, и спектр видно сразу, и конролируемость температур охлаждения...как мысль.



Конечно, и я не отказываюсь от того что нужен да, и не один гров.

В скором времени будут тесты замеров на спектрофотометре и сравнения с популярными для грова "CREE топового бина".



А есть такая-же но в хромированном корпусе и крепёж чтоб из нержавейки?)))

В хроме нету. Пока только три варианта цвета.

Планируется в дальнейшем алюминиевый матовый корпус без какой-либо покраски, но алюминий дороже и соответственно цена будет больше)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Все дело в подачи информации)) не будь хомячком!

Я за диоды знаю бро, тем более можно именную заказать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

DRAGO LIMITED EDITION) :flame:

Изменено пользователем Панч

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Использования ситезен радует. Тема по охлаждению не раскрыта. На каком радиаторе это всё работает?



А так огромный жирный плюс! По максимуму нужно поддерживать русских людей в нашем деле! Канна удобры уже есть, мешки есть, а вот и брендированный LED подходит в красивой оболочке!



Спасибо за поддержку, Бро!

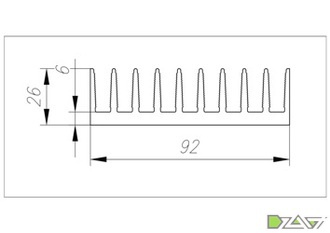

Установлены два алюминиевый радиаторных профиля. (по одному вентилятору 90*90мм на каждый радиатор)

размеры - 249*92*26мм









Температура нагрева радиатора не превышает 50-53°C

Тест проводился в закрытом помещении 1,5м*2м, практически без вентиляции, при температуре внутри помещения 33°C.

Продолжительность теста - 24часа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Человека конкретно слили на ОЛК, он пришел на Дзаги, надеясь, видимо, что мы тут потупее /facepalm

По сути - эти матрицы для салата, под ними не будет нормальных шишек. Либо брать эту лампу только на вегу.

22000 - это перебор, никому не нужен висящий в боксе "феррари" (мусорам что ли хвастать?).

Себестоимость радик + матрицы + драйвер = едва 12000. Переплачивать 10000 за красоту, учитывая, что матрицы эти пойдут только на вегу - очень сомнительно.

Посыл может и хороший, но исполнение ни к черту.
