После системника, учёл многие недостатки и вот вам новый бокс.



Это сообщение было вынесено в статью



Полный отчет тут: https://dzagi.club/forum/index.php?showtopic=74523

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ох уительно

Изменено пользователем leibl

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем добра!

Был у меня бокс, начинку которого можно глянуть по ссылке:

https://dzagi.club/forum/index.php?showtopic=73025

Этот системник выиграл в конкурсе "Автор жги" и занял 3 место в категории стройрепортов.

Dzagi и Simplex спасибо за призы!

Там же описано, почему я отказался от системника.

Кратко:

1. Сложность с терморегулированием (стоит на балконе).

2. Проблемы с запахом (не критичные, но не тогда, когда у твоей жены нос ищейки)

3. Все таки мал.

4. Вопросы, а нах тебе системник на балконе на пол стены.

Поэтому было решено делать тумбочку.

Она вписывается в интерьер и решаются все вышеперечисленные проблемы.

Но про запах это посмотрим. Систему фильтрации подсмотрел у бро FASTTRUST, понравился его угольник, и думаю, сделай бы такой в системнике, было бы все иначе.

Но захотелось эстетики на балконе. И поэтому тумбочка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Взял в Леруа лист фанеры толщиной 12мм. Дверца фасада размерами примерно 60×80см уже давно была и стояла без дела в гараже. Можно было бы не париться и заказать из белого дсп в конторе по производству корпусной мебели. Но тут чесались руки и был порыв к ручному труду, поэтому будет крафтовый бокс.

Изменено пользователем svtig

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Расчитал размеры бокса под нишу и под имеющуюся дверцу.

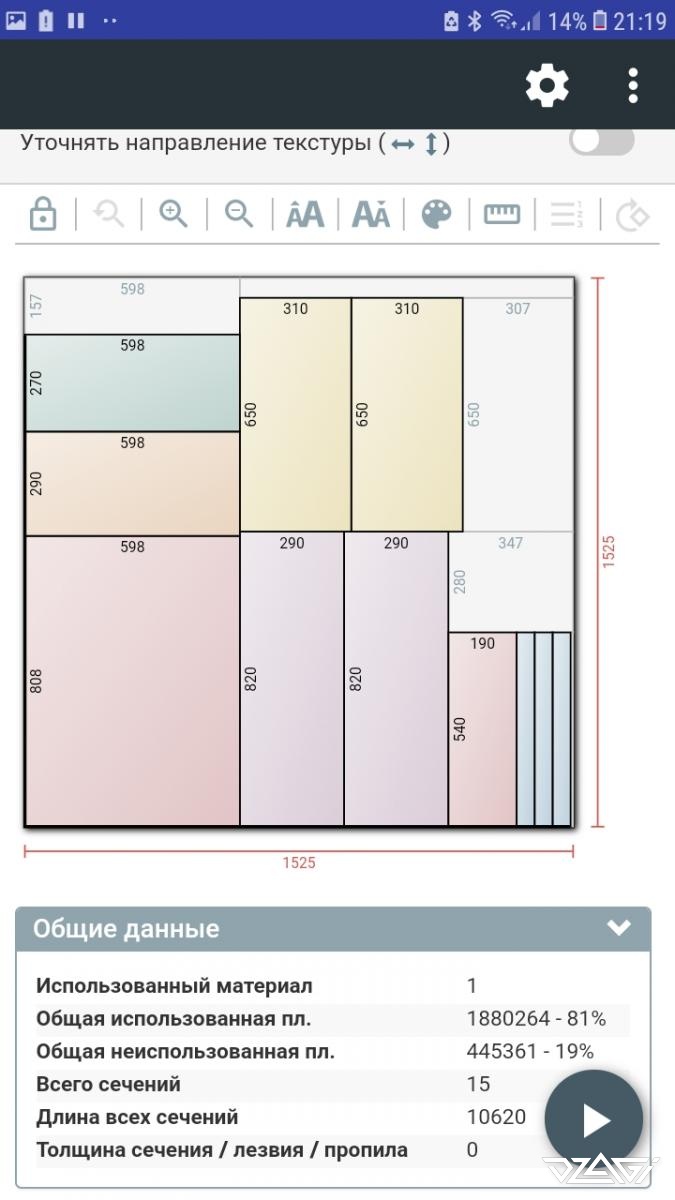

В приложении Cut list optimizer занес данные и просчитал как пилить лист. Очень удобно.



Распилил на месте в Леруа и получилась куча фанерных обрезков.









Изменено пользователем svtig
  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Все зашкурил, покрасил, собрал на саморезы с герметиком, сделал технологические отверстия. Затем зашурил 320 наждачкой и еще раз покрасил, уделяя большое внимание швам. Получилось:

1. корпус на мебельных колесиках,

2. откидная крышка,

3. полка для угольного фильтра,

4. Крышка для угольного фильтра, куда будут крепиться вентиляторы

5. И сама дверца с навесами.



Изменено пользователем svtig
  • Респект! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 вентилятора arctic p12 будут вытягивать воздух из основной камеры через уголь в дополнительный отсек под откидной крышкой где будет проходить через ионизатор за пределы бокса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сначала хотел поставить канальник домовент 100 с регулировкой оборотов и обычным канальным фильтром, даже собрал уже всю систему (кроме шумки на выходе). post-153904-0-92797600-1595189146_thumb.jpgpost-153904-0-39954300-1595189153_thumb.jpg Но отказался, так как он показался мне очень громким. Поэтому эта система остается ждать лучших времен. Даже на 1/3 мощности домовент работал громче 4х арктиков и к тому же от системника осталась плата автоматизации скорости вращения вентиляторов в зависимости от температуры (но работать вытяжка будет постоянно). И замена угля в данной конструкции мне показалась удобнее, к тому же горизонтальное расположение плоского фильтра избавит от проблемы оседания угля и образования щелей.



Изменено пользователем svtig
  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кулеры будут вытягивать воздух через фильтр, а не продувать его. Так не будет препятствия на пути воздушного потока в виде угля. С этой проблемой я столкнулся в системнике и пришел к выводу, что не хватило статического давления для продувки угля. Здесь же оно по идее будет не важно, здесь решающую роль будет играть количество воздуха, проходящего через кулеры.

Для сравнения: Домовент 100 - 37па, 105м2/ч. Для бокса в 0.12м3 этого за глаза.

В сумме вентиляторы дадут 21па давления и 360м2/ч поток воздуха (это 4 вентилятора в ряд, работающие на всю мощность).

Но если их поставить последовптельно, по два то по расчетам полуится 42па и 180м3/ч.

Так что тут нужно будет поэксперементировать с расположением кулеров и подобрать оптимальный.




Кто уже знает ответ вопроса, дайте совет,


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

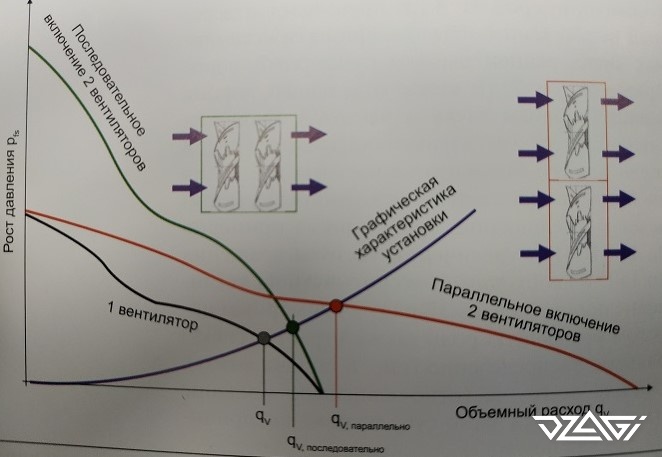

Но если их поставить последовптельно, по два то по расчетам полуится 42па и 180м3/ч.



Вроде как на картинке один за другим? У меня негативный опыт- турбулентность или какие завихрения потока, только прикладываешь второй, сразу поток на нет почти сходит. Видимо нужно поиграться с расстоянием между ними, но мне оказалось проще рядом врезать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

помню давно для турбулентности кулеров делали связку из трёх первый и третий на выдув, центральный на вдув - типа это создавало как раз турбулентность. сам не пробовал тк предпочитаю канальники TD Silent :rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для уплотнения дверцы будут использоваться аллюминиевые уголки 1×1см. С креплением каждые 5см. И ш-образный уплотнитель.



  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сегодня, уже вчера под сомогон настоянный на mj с моим бро закрыли вопрос о расположении вентиляторов. То есть если важна скорость потока нужно больше давление через большее сопротивление то есть меньше мощных вентиляторов, а если нужно больше прогоняемого воздуха, то можно меньше даление через меньшее сопротивление и тем больше воздушный поток. То есть если на пути воздушного потока не будет препятствий, то давление не играет значительной роли, но значительную роль сыграет воздушный поток, который создает ваккуум, то есть можно больше слабых вентидяторов... для тех, кто не понял схема... :)





Изменено пользователем svtig
  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Собрал корпус и он прибыл в место дислокации. Люстра тоже на месте.



Собрал корпус и он прибыл в место дислокации. Люстра тоже на месте.





Изменено пользователем svtig
  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

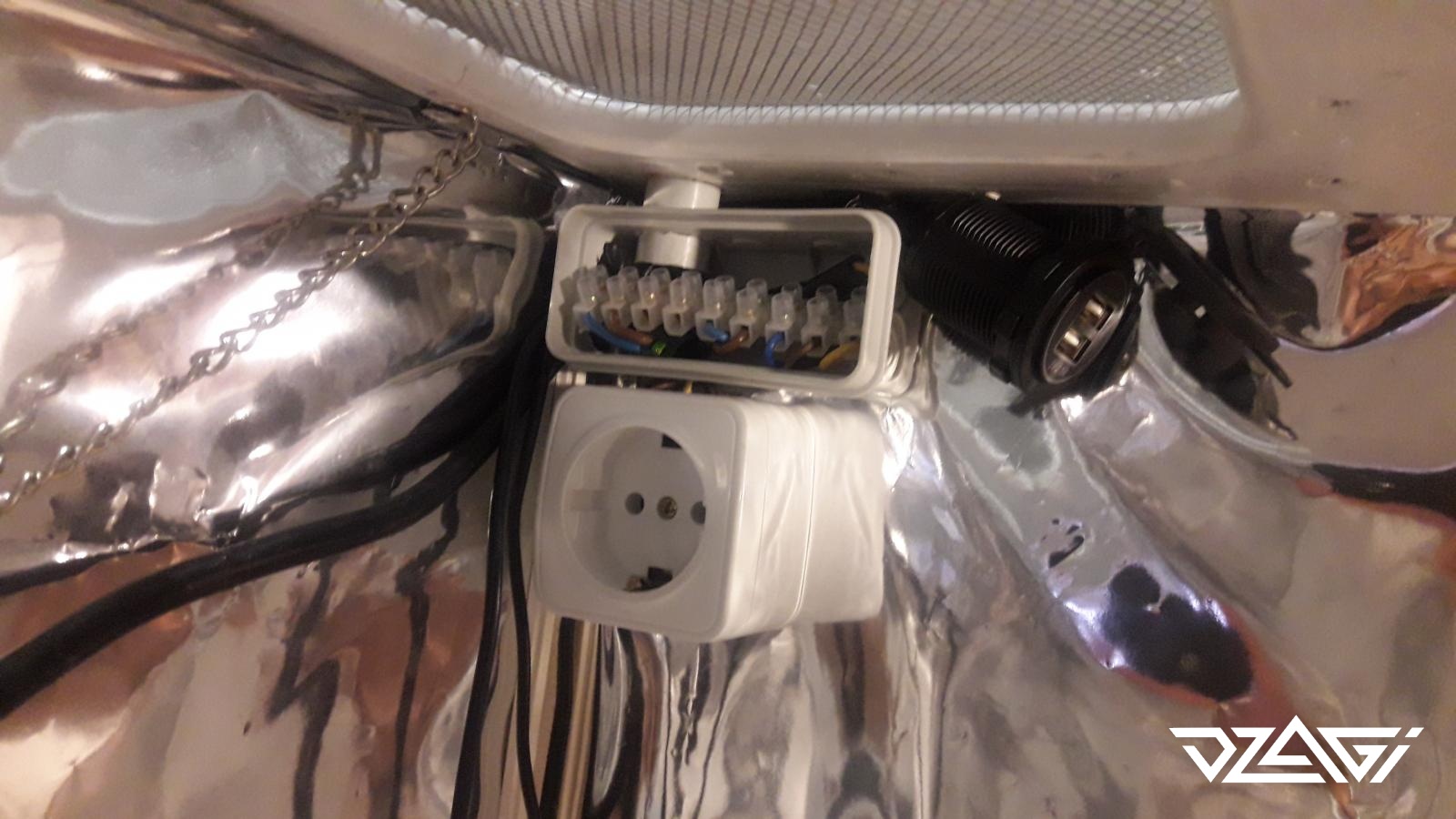

Проложил проводку под электрику. Внутри бокса будет:

1. Свет (клеммы)

2. Досвет (клеммы)

3. Обдув (розетка)

4. Увлажнитель (usb)

5. Обогрев (на прямую)

6. Камера (usb).



  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Светильник в корпусе из вспененного пвх 4мм (температура плавления от 150°С)корпус сделан в 2 этажа, на первом радиатор, на втором техотсек. Радиатор 17×40×6см, пассивно рассеиваемая мощность 90вт. В середине установлены 2 куллера arctic f8, как раз на ширину радиатора, запитаны через светодиодный, маленький драйвер на 12v , затем питание идет на ручной регулятор оборотов служащий так же выключателем, затем на терморегулятор оборотов, затем на кулеры. Забор воздуха осуществляется с боков, и выдувается на угольный фильтр (если сделать наоборот в радиатор будет засасываться горячий воздух сверху.

Освещение построено на cob матрицах cree 1304c 9v

2700k 20шт

3000k 10шт

Так же добавлены smd светодиоды epiled 3w

660nm 19шт

450nm 6шт

730nm 3шт

395nm 2шт

Все это питается от 4х китайских драйверов 110v 600ma, и включается все по отдельность, по 10 cree и epiled'ы

Замеры по мощности сделаю позже, но будет точно не менее 200w.

После часа работы на всю мощность на жаре в 35°C температура на радиаторе была 50°С +- 2°С в разных местах радиатора. Позже сделаю замеры при меньшей температуре окружающей среды.









  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

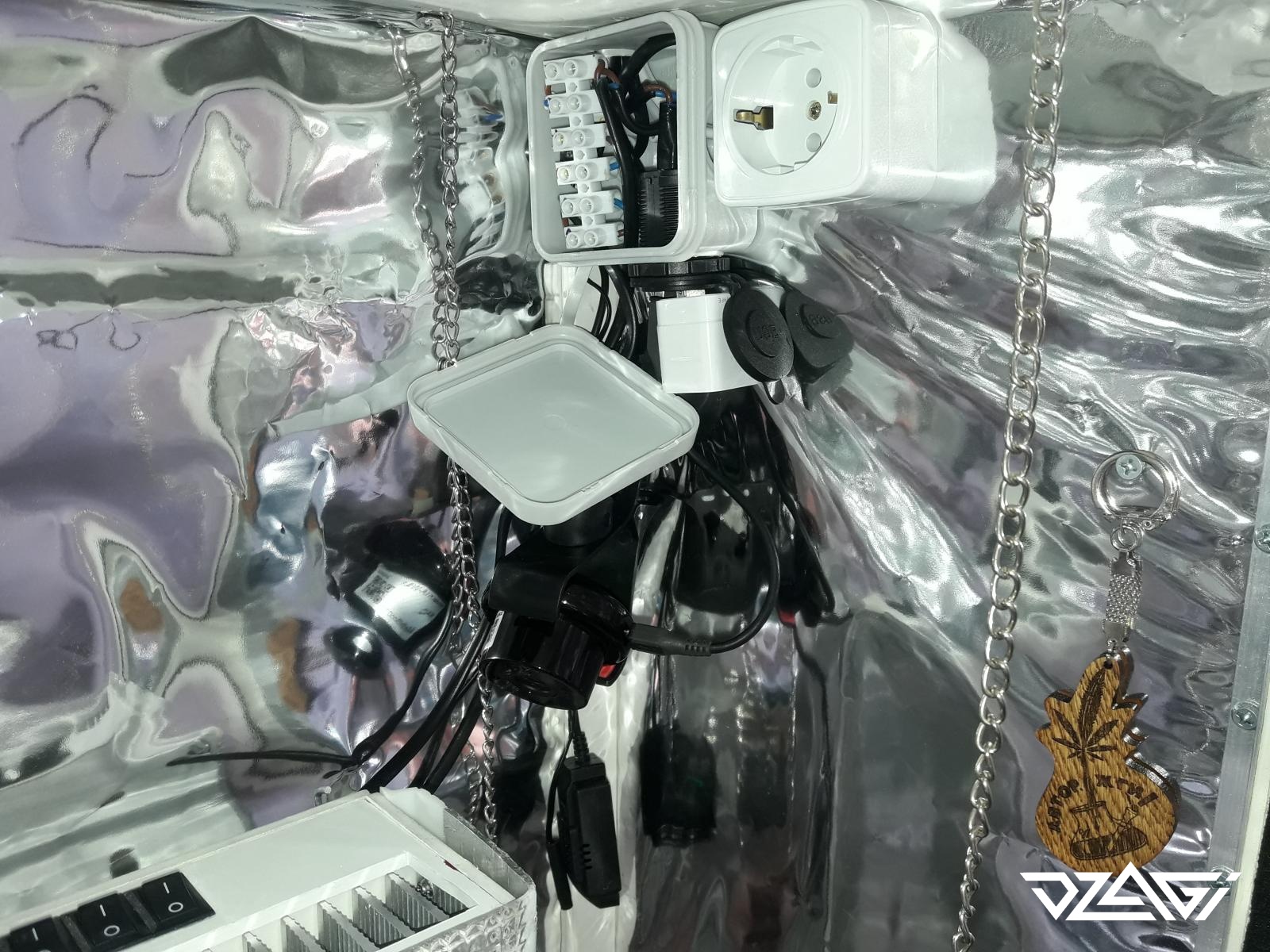

Переделал электрику внутри бокса и и сделал все по фэншую, без висящих проводов.

Камера крепится на держалке телефона из fixprice.

Кстати, не написал, что внутри корпус обит пленкой mylar havy duty, а дверца и пол mylar havy duty diamond.

И конечно же брелок "автор жги" занял свое почетное место в этом боксе.











Изменено пользователем svtig
  • Респект! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бро, на мой взгляд, чиста практиканта, самый лучший вариант это окраска белой краской, без всяких там мавларов..ещё и дьюти)))нену чиста как мнение, каких может быть множество)))



и да..с цепурой всегда заморочки, она шумная, твёрдая, я всегда повешивал лампу на верёвку, её проще крепить узлом, она бесшумная, легка в обслуживании.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бро, на мой взгляд, чиста практиканта, самый лучший вариант это окраска белой краской, без всяких там мавларов..ещё и дьюти)))нену чиста как мнение, каких может быть множество)))



и да..с цепурой всегда заморочки, она шумная, твёрдая, я всегда повешивал лампу на верёвку, её проще крепить узлом, она бесшумная, легка в обслуживании.



я тоже сейчас думаю, нужен ли этот майлар. Если его содрать под ним будет белая матовая краска... как раз то что нужно, и не будет конденсата между пленкой и деревом., а цепь имеет практическое значение.



Вентилятор на обдув сделан из кулера, с регулятором оборотов с алика, промазанным цапон лаком, чтобы не окислялся. Долго думал на счет крепления, в итоге просто повесил на цепь, получилось то что надо. За вентилятором стоит увлажнитель, как раз для такого бокса.







  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

я тоже сейчас думаю, нужен ли этот майлар. Если его содрать под ним будет белая матовая краска... как раз то что нужно, и не будет конденсата между пленкой и деревом., а цепь имеет практическое значение.



нену ты попрактикуй, как пойдёт, я просто рассуждаю чиста из своей практики, у меня был бокс фирменный с отражайкой, и я с тех пор ток самодельные использую, но там всегда крашу белой, всегда глянцевой, чтобы мыть легко было бы, свет отражается хорошо, ведь главнее какой свет нежели уже то что отражается по определению)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нену ты попрактикуй, как пойдёт, я просто рассуждаю чиста из своей практики, у меня был бокс фирменный с отражайкой, и я с тех пор ток самодельные использую, но там всегда крашу белой, всегда глянцевой, чтобы мыть легко было бы, свет отражается хорошо, ведь главнее какой свет нежели уже то что отражается по определению)))



Пока пусть будет. Если влом будет мыть, просто срежу его, а там, все уже готово. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

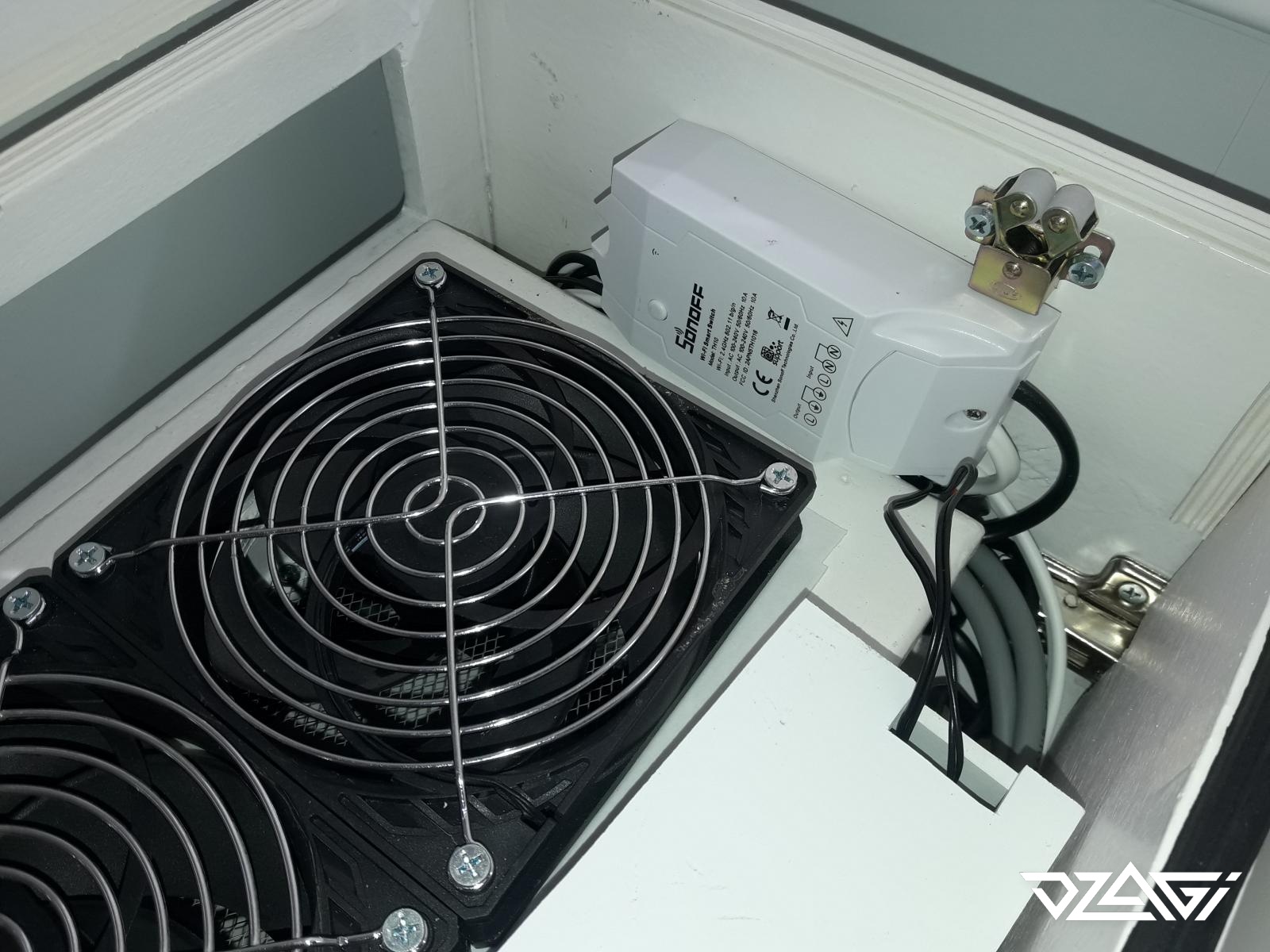

Почти весь отсек занимает угольный фильтр с кулерами.

Питание разделяется и идет на блок питания 12в и три реле sonoff: basic (розетка для автополива), 2СН (люстра и досвет), 10ТН (отопление).

От блока 12в питание идет на usb розетку внутри бокса к которой подключаются ip камера и увлажнитель через мини usb реле sonoff, и на блок управления кулерами.

На блоке управления кулерами устанавливается минимальная постоянная скорость вращения и увеличение оборотов в зависимости от температуры. Сейчас мощность установлена на 20%, начиная с 25°С с постепенным увеличением до 50% при 28°С. Когда растиха начнет пахнуть и засыпится уголь, значения будут корректироваться.



А тем временем семка уже утонула. :ph34r:









  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

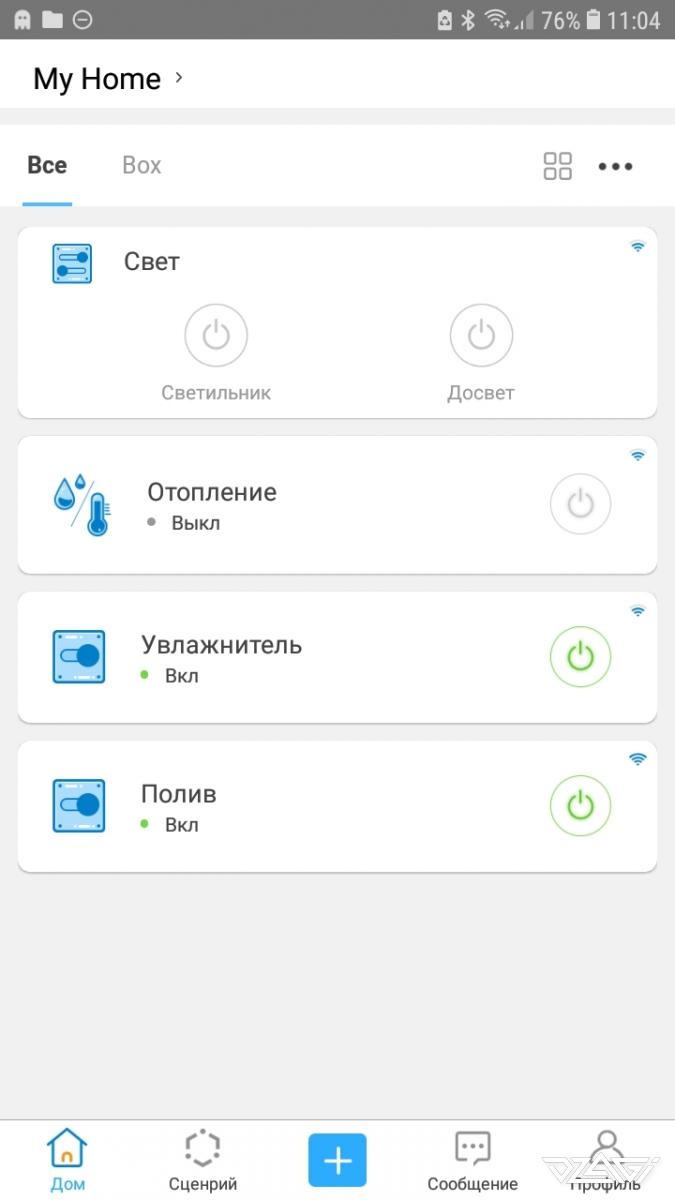

Так выглядит меню управления в телефоне.

И вид с камеры.







  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пришел ионизатор.

Заказывал здесь:

689,28 руб. 44%OFF | Негативный ионизатор, ионизатор, генератор, ионизатор, очиститель воздуха, отрицательные ионы, анионный генератор, для дома

https://a.aliexpress.com/_etx8ST

В отличии от озонатора нет запаха озона, он безвреден, вместо пластин маленькие кисточки, к которым идет питание.

Поюзал его и вот вывод:

Он работает. Через день пропал запах краски от бокса, который стоял уже неделю и не собирался уходить. Бонусом не чувствуется сигаретного дыма от соседа с низу. Посмотрим, как он проявит себя в деле.



  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В прошлом боксе был полив по датчику, но как то он не прижился.

В тумбочке начал делать автополив по расписанию. Но при этом чтобы можно было и в ручном режиме его запустить.

Полив будет основываться на 2х насосах. Один для полива, второй для откачки дренажа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сделал автополив, но пока что с одним насосом. Все питается от usb через wifi реле. Насосы запитаны через повышающий модуль mt3608, пока один насос. Как временное решерие стоят краны, которыми выбирается режим полива или откачки дренажа. Теперь удобно и не нужно туда сюда таскать горшок.





Изменено пользователем svtig
  • Респект! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

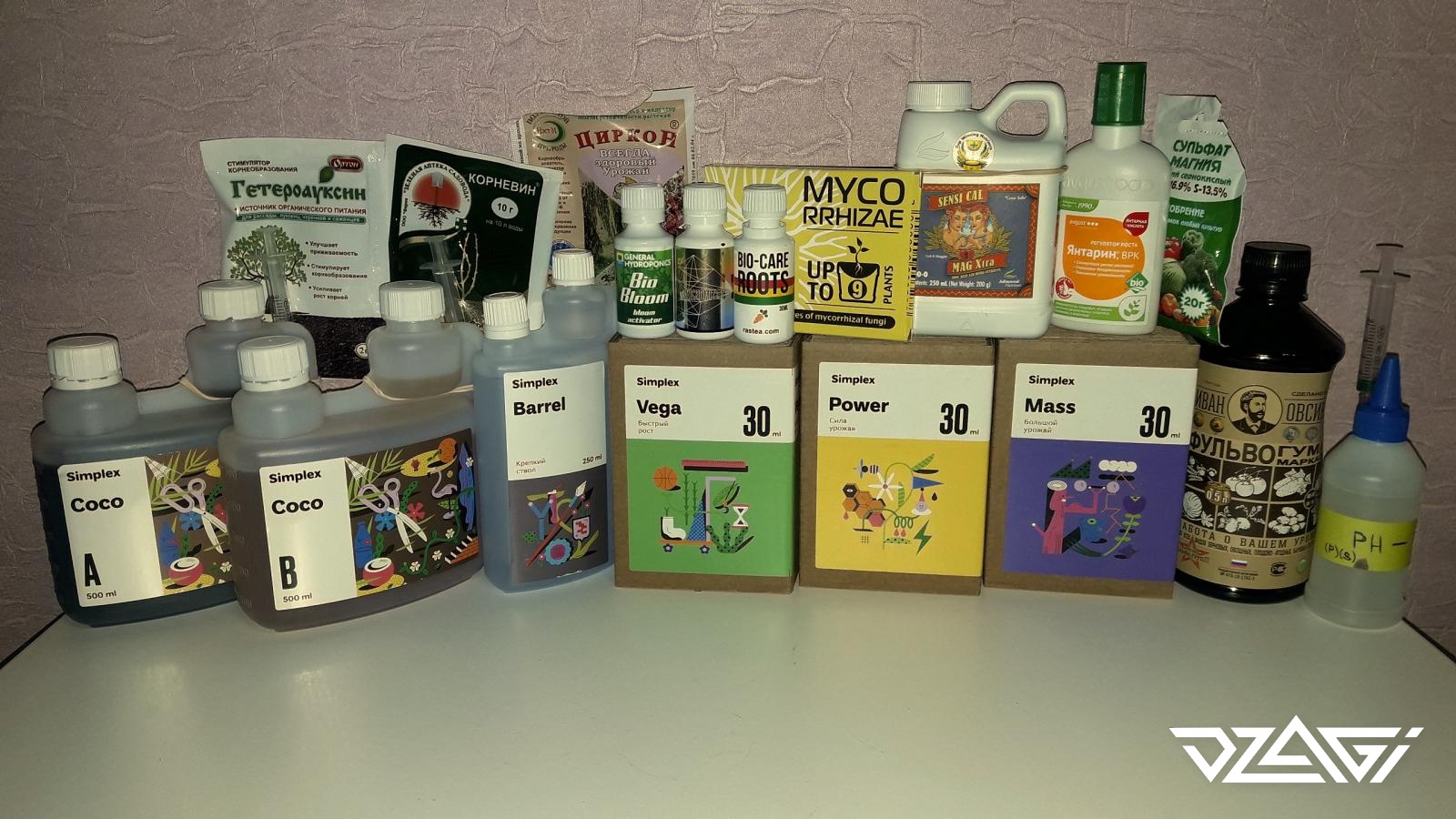

Вот и удобрения в сборе. После простых солей перешел на симплекс. Так же радуют стимы от расти.



А тем временем нам 14 дней.







Изменено пользователем svtig
  • Респект! 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Растиха зацвела... и запахла. Штын был жесткий. Но как только появился запах, засыпал 3 см угля Ар-в и все, ни намека на запах. Но как открываешь бокс запах жесткий. И затем 2 недели тестов, запаха нет. Значит такой вариант угольного фильтра на 100% рабочий. Он не сравниться с фильтрами из корпусов кулеров, и практически бесшумный, в отличае от канальника. Температура в боксе ни капли не изменилась. Температура в боксе со светом +2 градуса от температуры за бортом. Решил и эту проблему, добавив вентилятор на приточку (просто положил 8см куллер на круглое приточное отверстие в полу). Температура воздуха в боксе упала до температыры за бортом. Если бы сюда воткнуть quantum board, то была бы вообще песня. Тяга через фильтр в боксе отменная. Считаю что задача выполнена. Я победил запах и температуру в своем боксе.



Тем временем мы цветем и растем. 32 дня от каски.







  • Респект! 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Очень сильно , а можно подробнее где то почитать про фильтр?


  • Респект! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
7 часов назад, Basst сказал:

Очень сильно , а можно подробнее где то почитать про фильтр?


Да тут читать особо нечего. 3.5см прослойку угля делай и все.

  • Респект! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
