Стелс-бокс из системника Chieftec / LED / угольный фильтр
За основу взял концепцию от ctm — большой серверный системник от Chieftec с принудительным вдувом и выдувом через угольный фильтр. Вообщем, загорелся сделать такой же. Но проще, так как первый гров и по ходу стало бы ясно, что можно улучшить. Например свет, сейчас бы поменял на другой.
Как полагается все началось с Авито. Пол месяца ушло, чтобы найти хороший системник за адекватные деньги. Как раз уже были заказаны светодиоды, драйвера и прочее с Али, радиатор из ЛИГРы ехал транспортной, а все остальное покупалось по ходу строительства в различных магазинах.
Электрика
Началась постройка бокса. Первым делом убрал все внутренности из системника и смонтировал внутри раму для стенки, которая будет отделять основную камеру от электрики. Электрику изначально планировал монтировать снаружи бокса, но раз уже начал делать стелс, то надо по-максимуму все уместить внутрь системника. Получился некий технический отсек, разделенный на два контура — для электроники и для вентилятора вдува в камеру с растихой (на фото ниже второй контур еще не сделан, но видно перегородку, которая разделяет шахту на отсеки). Из минусов — около 6 см от ширины бокса отходит под эту шахту, что в принципе не так страшно, так как оставшаяся ширина камеры растихи около 45 см.
Свет
Со светом у меня было много сомнений — какие светодиоды поставить, какой спектр, сколько и как их разместить. В итоге заказал на Али светодиоды для растений с более-менее нормальными отзывами, всего 40 шт.
Начитавшись про свет, понял что для нормального роста растениям в разные периоды нужны разные спектры света. Взяв за основу эти знания, нарисовал схему LED-светильника с 2-мя режимами: на веге должны были работать 10 красных, 10 синих и 10 фул-спектр 3-х Вт светодиодов, а на цветении 20 красных и 10 фул-спектр. Итого при силе тока 600 мА получаем около 60 Вт китайского света. Но пока имеем, что имеем
Схема светильника ниже.

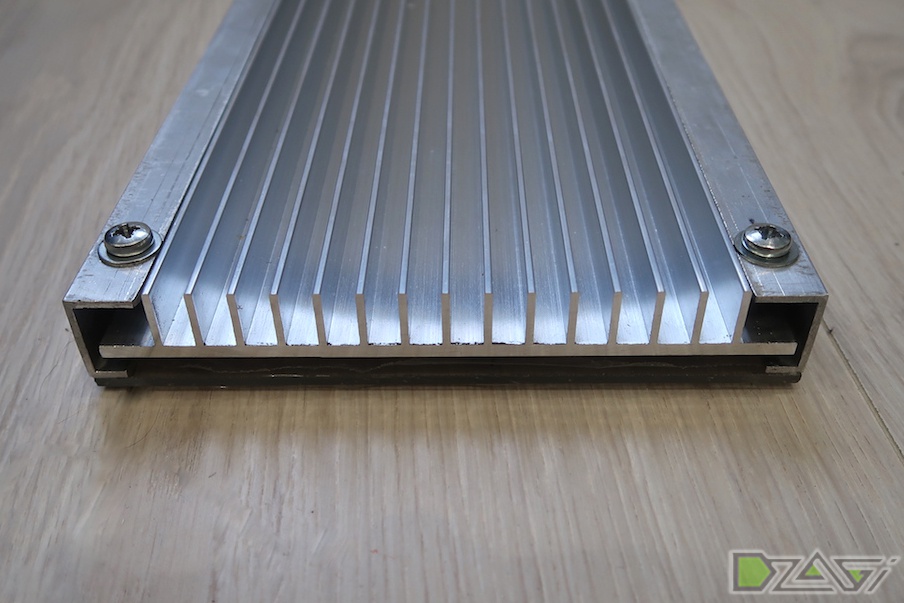

Чтобы охлаждать светодиоды был заказан радиатор и на него прикручены на болтики М3 все 40 светодиодов. Насверлить 80 отверстий и потом нарезать в них резьбу — очень увлекательное занятие, к середине я вошел в транс, очнулся доделывая последнее отверстие.
Разобравшись с отверстиями посадил прикрутил все светодиоды с термопастой на радиатор. На фото снизу готовый светильник (пленка сверху это защитная пленка на оргстекле).
Весь светильник смонтирован в верхней крышке системника, для того чтобы можно было спокойно открутить его и снять в случае ремонта или апгрейда светодиодов. Светодиоды отделены от камеры 3 мм оргстеклом, которое делает контур света максимально изолированным от камеры с растением. Сам светильник подключается к боксу через три разъема (общий минус и два полюса на каждый режим светильника).

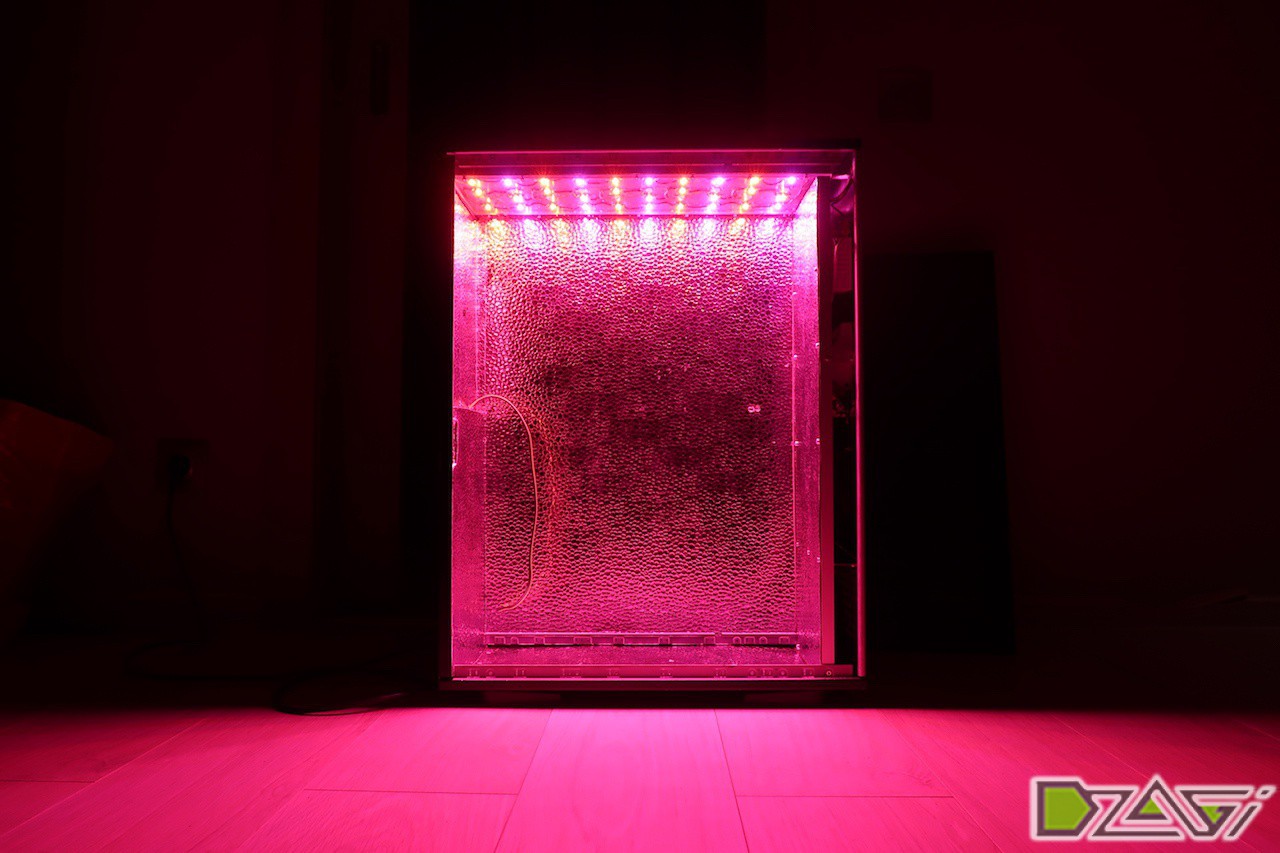

На фото ниже режимы светильника — на вегу и на цвет.
Воздух
На передней стенке трудятся на вдув два вентилятора — один гонит воздух в тех.отсек и обдувает всю электронику вместе со светильником, а второй стоит на вдув в камеру с растихой. Воздух, проходя через тех.отсек и радиатор светильника выходит через отверстия на задней стенке (посередине отверстий как раз видны ребра радиатора). Температура на радиаторе не превышала 52℃ на минимальных оборотах вентилятора.
На выдув из камеры с растихой поставил два вентилятора, которые продувают самодельный угольный фильтр. Конструкция проста — алюминиевый профиль, к нему клепками закреплены две сетки, между которыми засыпается уголь. Толщина слоя угля около 15 мм.
Размеры фильтра подобранны так, чтобы обеспечить максимальную площадь продувания вентилятором. Шпильки под крепление вентиляторов сделал с обеих сторон, на случай если понадобится увеличить мощность (хотя скажу, что тяги на половине мощности вентиляторов достаточно для продува этого фильтра).
Обдув светильника включается вместе со светодиодами через первый канал Sonoff Dual. Вентиляторы вентиляции находятся на втором канале и включаются вручную. Все вентиляторы запитаны через ШИМ-регуляторы, ручки выведены на переднюю панель под дверцу, отдельно регулируется охлаждение светильника (верхний) и вентиляции (нижний).
Итог
Получился больше творческий проект, некоторые идеи приходили прямо в процессе строительства. На данный момент в этом боксе начал свой первый гров. И так как опыта у меня в этом деле пока мало, то надеюсь на вашу поддержку и теплый прием
Размеры камеры с растишкой
Ширина 43 см
Глубина 18.5 см
Высота 60 см
