Строй-репорт: Стелс-гроубокс из системника Sunrise

Строй-репорт участника конкурса статей «Автор, Жги!», переделавшего системный блок в гроубокс.






Вдруг понадобилось собрать неприметный гроубокс, замаскированный под системный блок (hehe, classic). Долго искал корпус. Так и не найдя подходящий, выбрал корпус от Sunrise. Модель так и не узнал, да это и не важно. Важны размеры: 54х54х20.



Сборка корпуса


Разобрал, отпилил ненужное и примерил горшок.






Произведя все замеры, начал моделировать внутренности, а заодно учиться работать в программе Fusion 360.






Спустя месяц наконец отправил файл на распил. Спустя еще час — заготовки были у меня на руках.






И тут в дело вступают герметик, клей и краска.




Склеиваем




Красим

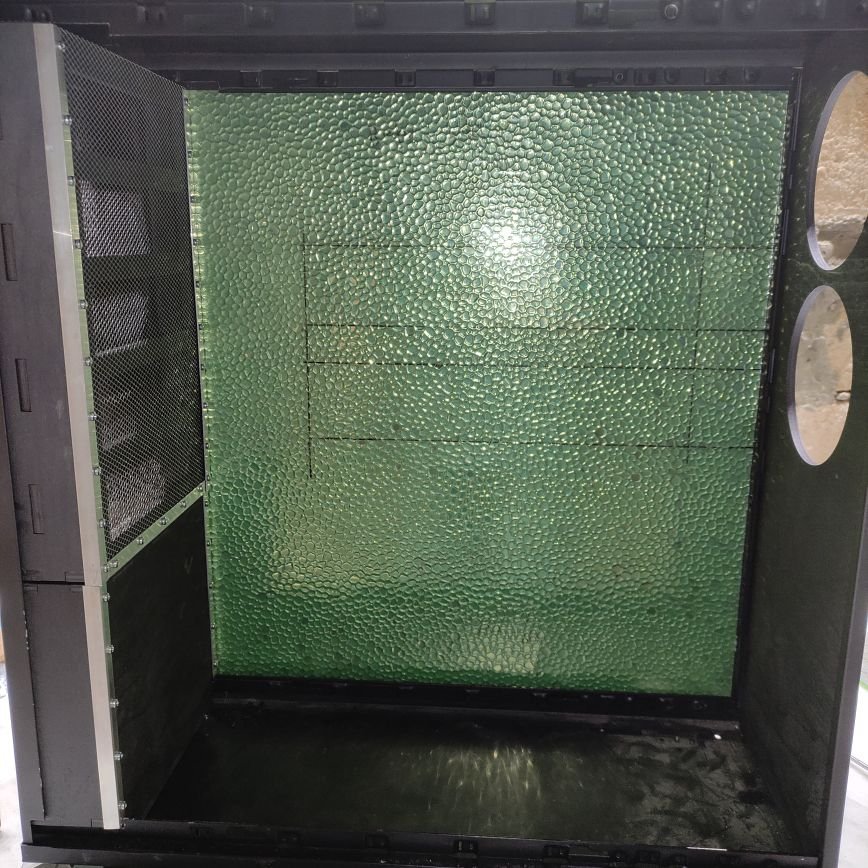

Клеим анафол







Ставим кулеры. Как всегда Arctic P12.




И собираем

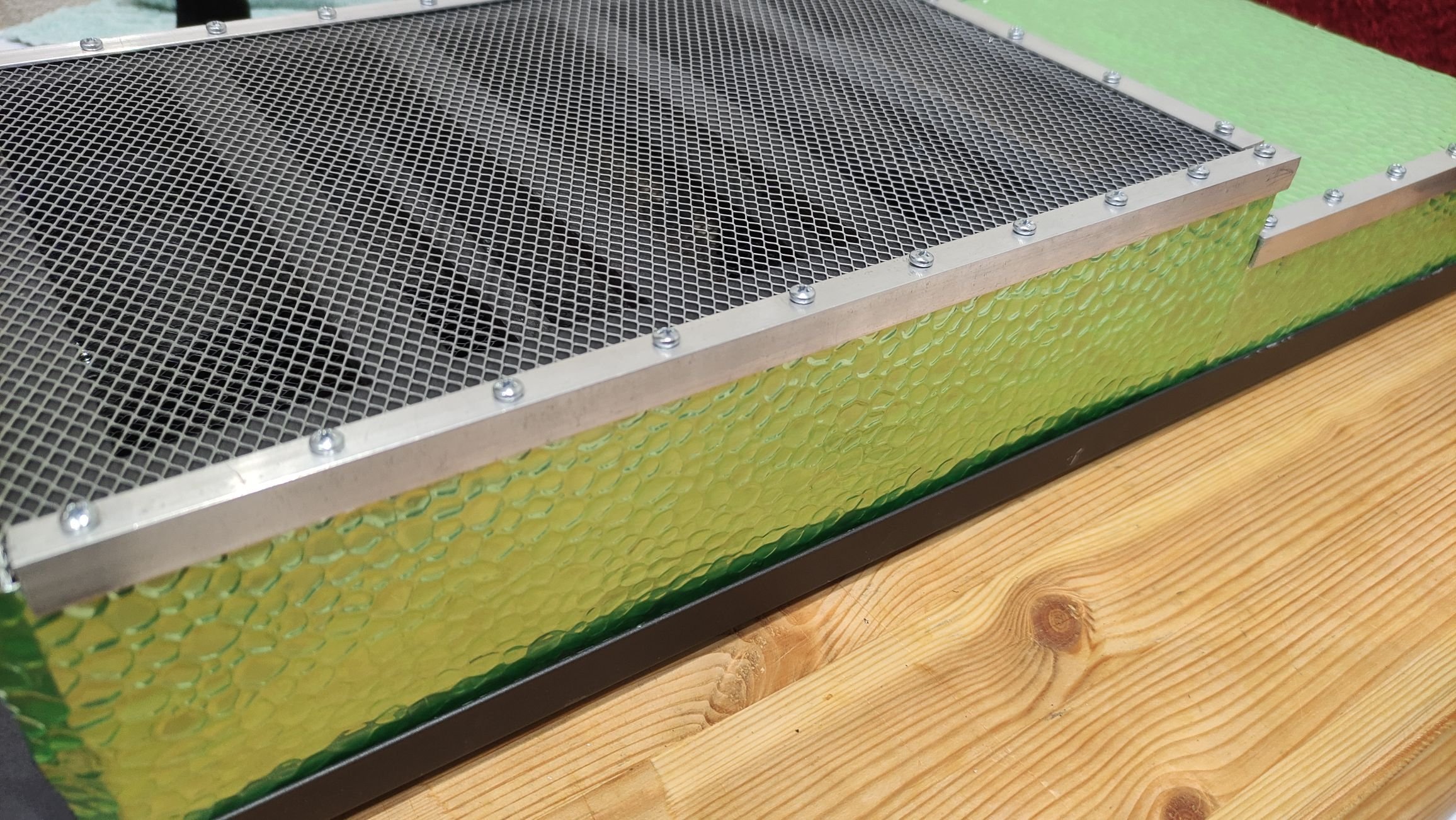

Слой угля 3,5 см. Должен справиться



Подробно про сборку угольного фильтра на подобии моего читай тут: Самодельный угольный фильтр дня маленьких боксов






Корпус готов. Осталось смонтировать электрику.



Монтирование электрики и установка освещения


Сердцем системы стало 4х канальное реле от Sonoff. Ему в помощь присоединились шлюз Zigbee и датчик температуры и влажности.






Световая энергия для растения будет поступать от quantum board Minifermer (1.8) 60w, который будет закреплен на потолке гроубокса. В качестве бокового досвета на стенках корпуса установлены 4 quantum line по 8w, подключенные через драйвер с диммированием.




Всю электрику спрятал в техотсек и закрыл крышкой




Прикрутил свет



И досвет закрыл рассеивателем, так как боюсь что жахнет током.




Досвет на всякий закрыл рассеивателем, так как боюсь, что может жахнуть током




На пол кинул обрезок от eva коврика



Вывел вентилятор для обдува и Mini USB для увлажнителя

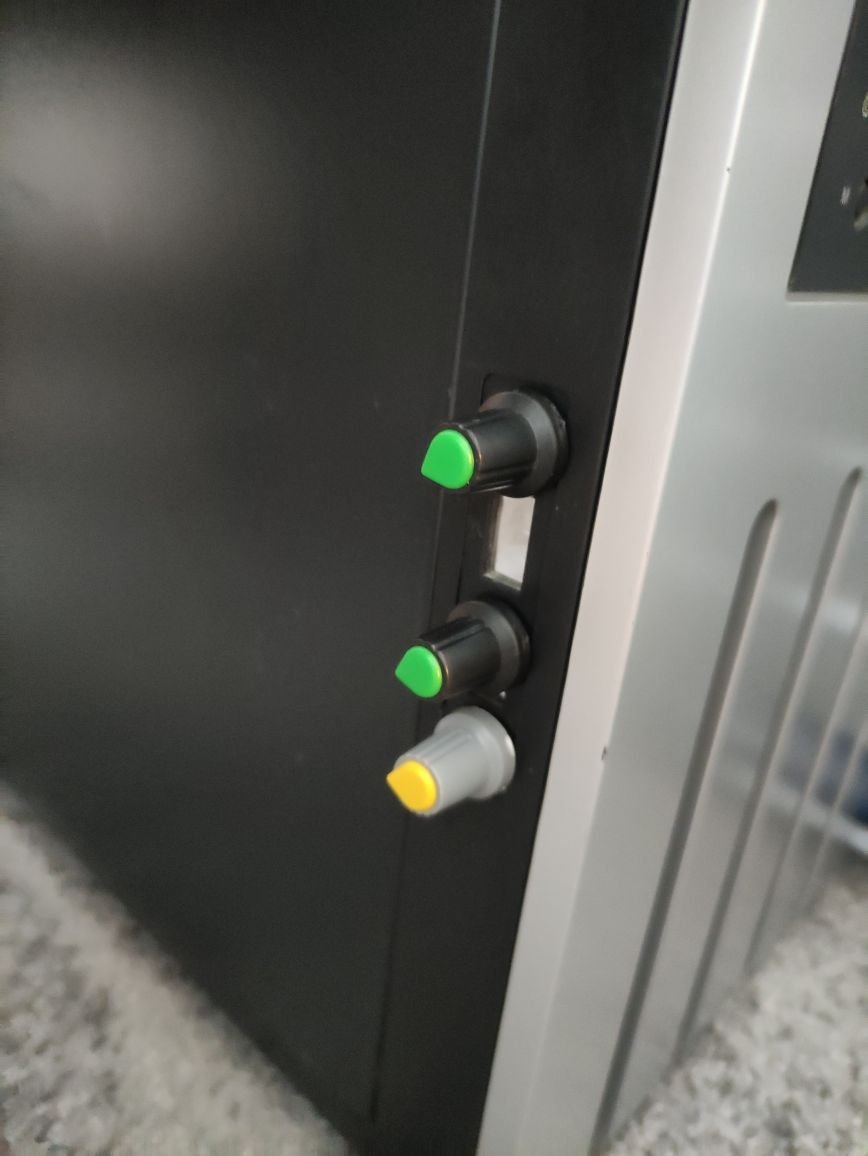

Управление водящим и исходящим потоком воздуха, а также боковым досветом производится вручную с помощью диммеров.






В итоге получился достаточно стелсовый бокс.












С неплохой начинкой.






Автор: @svtig
