Строй-репорт: Гроубокс из системника Chieftec

Категорически приветствую, читатели. Надеюсь, этот стройрепорт будет полезен микрогроверам, тем, у кого мало места, и не только.

В этом системнике попытался реализовать все, что может понадобиться для удобного и качественного грова в экстремально сжатом пространстве. Этот бокс прошел обкатку и описан здесь уже с критическими доработками.






За основу была взята классика, а именно повидавший виды корпус Chieftec с вырезанной задней стенкой, что было очень неудобно, так как крепить новую заднюю стенку было практически не к чему. Но суперклей и герметик творят чудеса.




Корпус






Порастив в железном системнике и в деревянной тумбе, пришел к выводу о том, что в деревянном боксе микроклимат поддерживается лучше, так как металл очень быстро реагирует на изменения температуры, а дерево — нет. Поэтому главной концепцией этого бокса стало то, что железный корпус нужно изнутри обшить деревом.






В итоге на переднюю, заднюю стенки и пол была помещена фанера 0,7 мм, а на боковушки — тонкая ДВП с вырезами под борды. На потолке дерево отсутствует, так как там лампа. Отверстия вырезал коронками. В задней стенке два отверстия под кулеры 12 см, на передней два отверстия по 5 см.






Также на задней стенке внизу были просверлены отверстия под провода и под шланги для полива, а на передней стенке вверху — семь отверстий по 12 мм для забора воздуха, охлаждающего лампу. Это важно, так как без них воздух застаивается вверху и температура в боксе сильно растет. Почему именно отверстия на 12? Да потому, что это размер пробок от флакончика с боярышником, которые хорошо помещаются в эти отверстия.

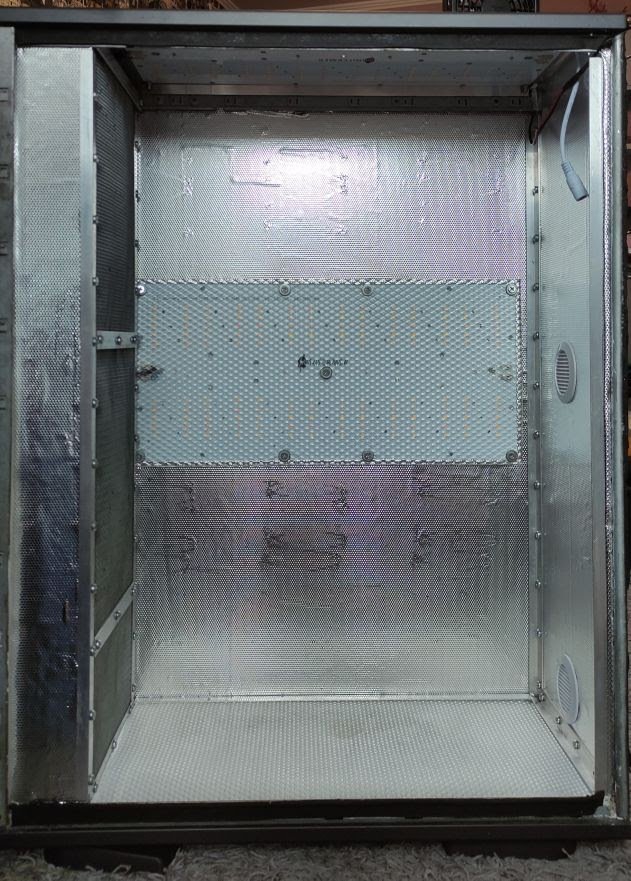

Стены после всех работ пока что закатал в светоотражающую пленку mylar diamond. За свою цену лучший вариант.

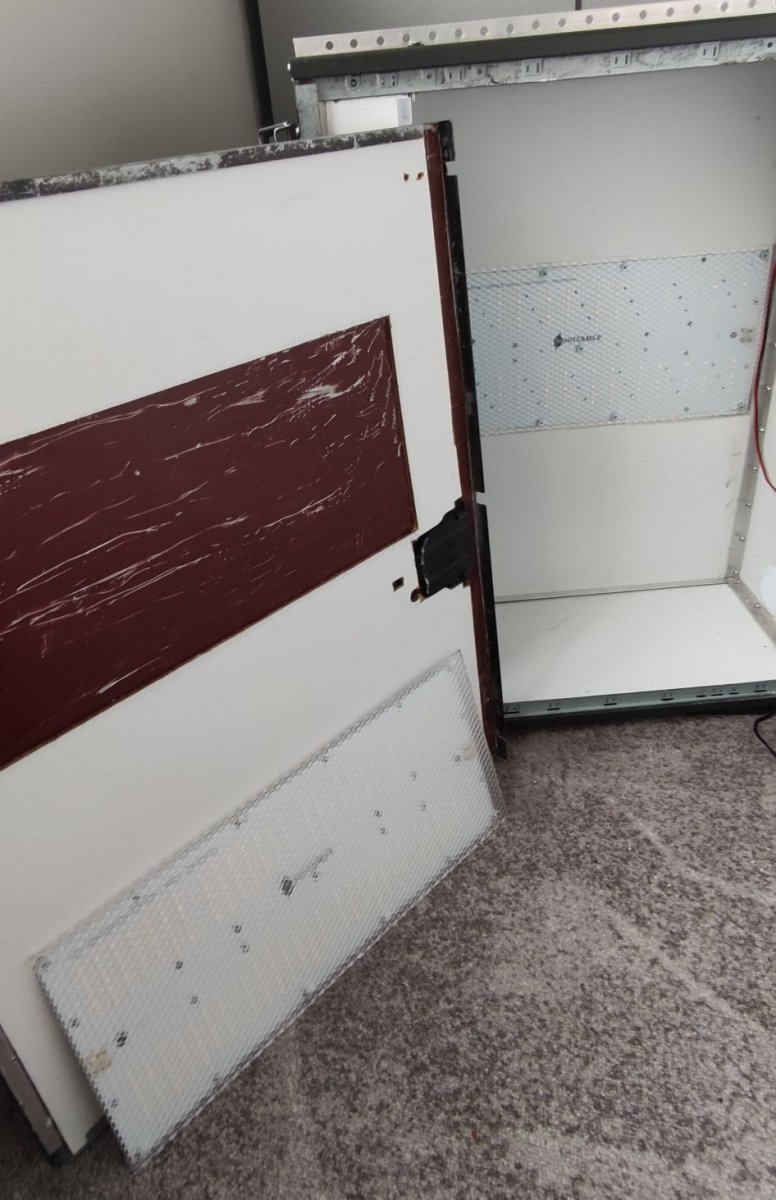

И так как корпус был изрядно покоцан, а вместо задней стенки вообще была фанера.

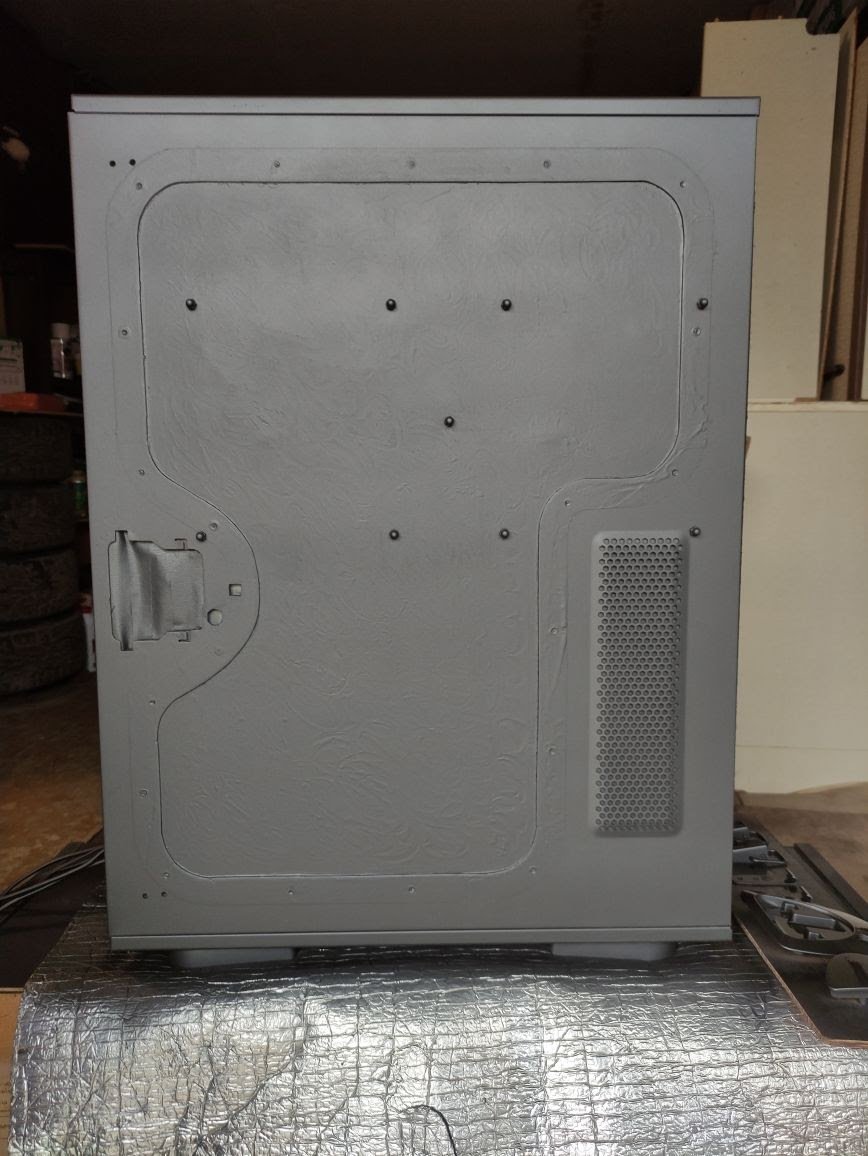

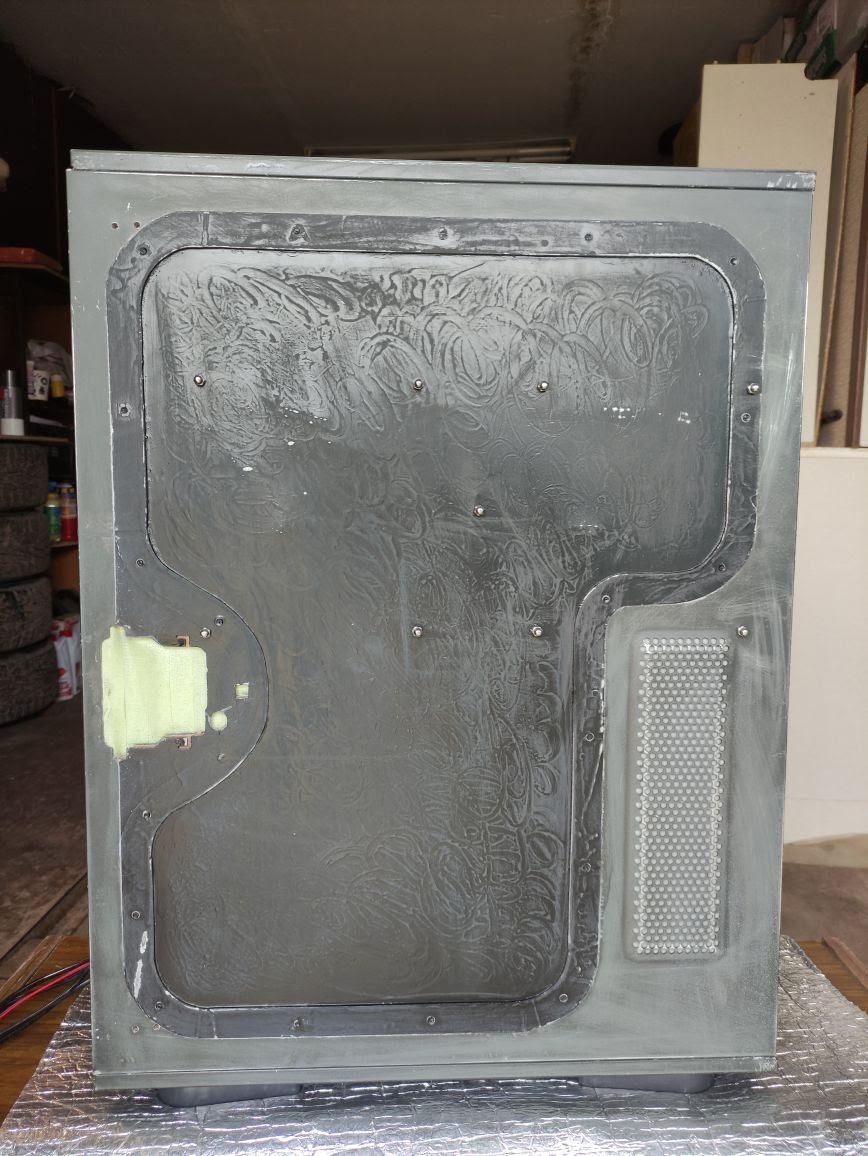

До покраски




Кстати, на фото видно дополнительные защелки для большей герметичности



Было принято решение о покраске в графитовый цвет.







После



Цвет идеально совпал с лицевой панелью.



Фильтр и вытяжка

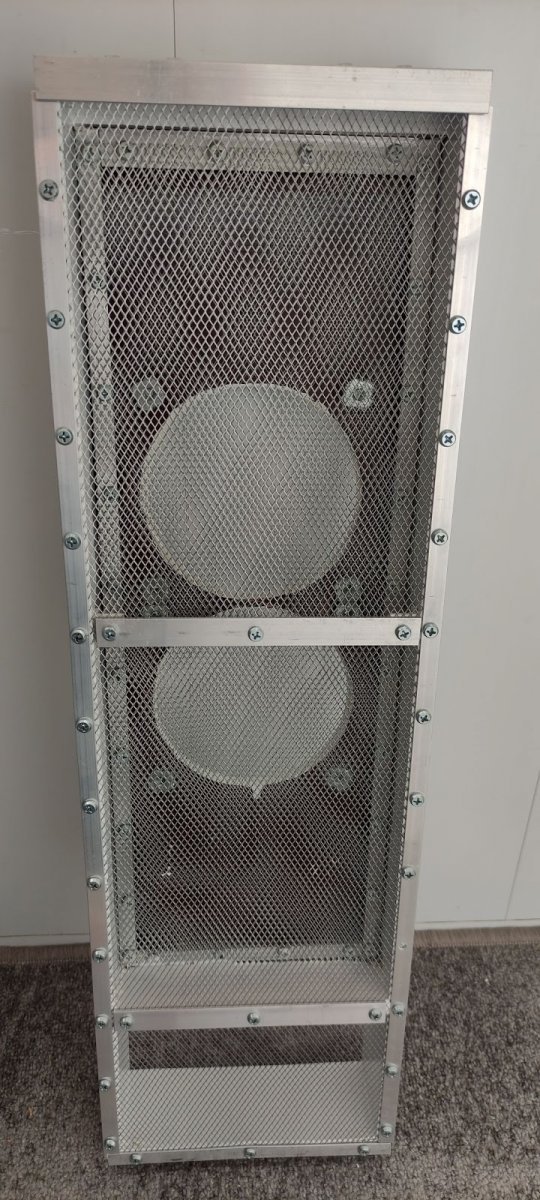

12.jpg 13.jpg



К этому делу отношусь особенно серьёзно, так как наличие запаха для меня особенно критично. Фильтр делал по уже обкатанной, проверенной и показавшей свою результативность схеме. А именно: корпус фильтра, с одной стороны которого стенка из фанеры с отверстиями под 12-е кулера, которая будет совмещаться с задней стенкой системника, а с другой стороны (лицевой) сетка, которая крепится уголками 1×1. Внутри корпус делится сеткой, которая крепится к алюминиевым уголкам 1×1 см на два отсека, 1,5 см пустой для компенсации разряжения воздуха, создаваемого кулерами, и 3,5 см между сетками, куда засыпается уголь, в данном случае silcarbon sc40.



Подробно: Краткий гайд по кулерам и их установке. Чтобы не воняло, не шумело и долго работало

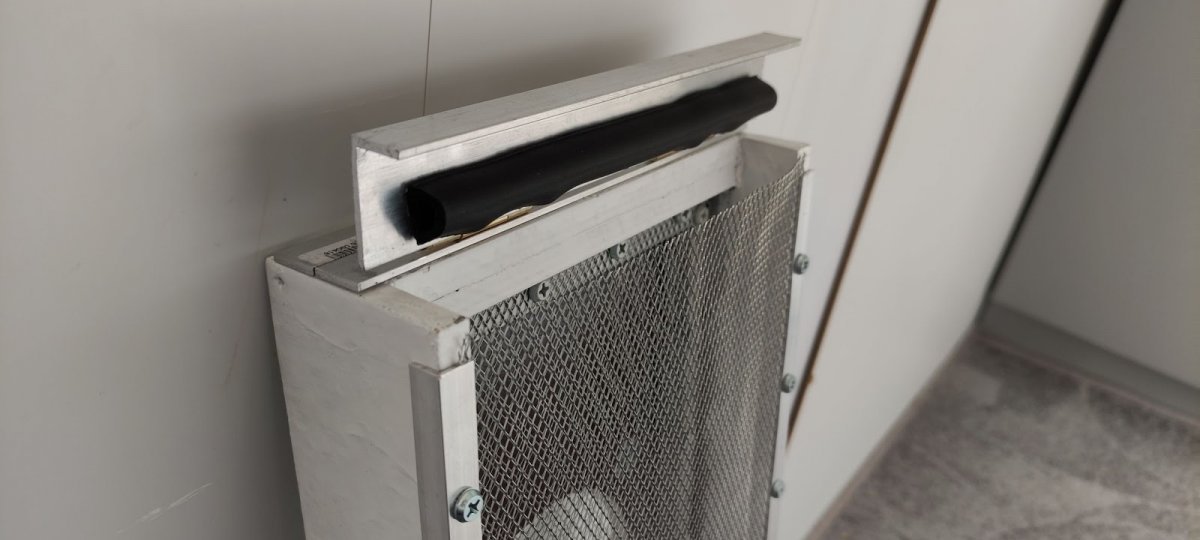

Также вверху фильтра есть крышка для замены угля. Между задней стенкой и фильтром заложен уплотнитель.

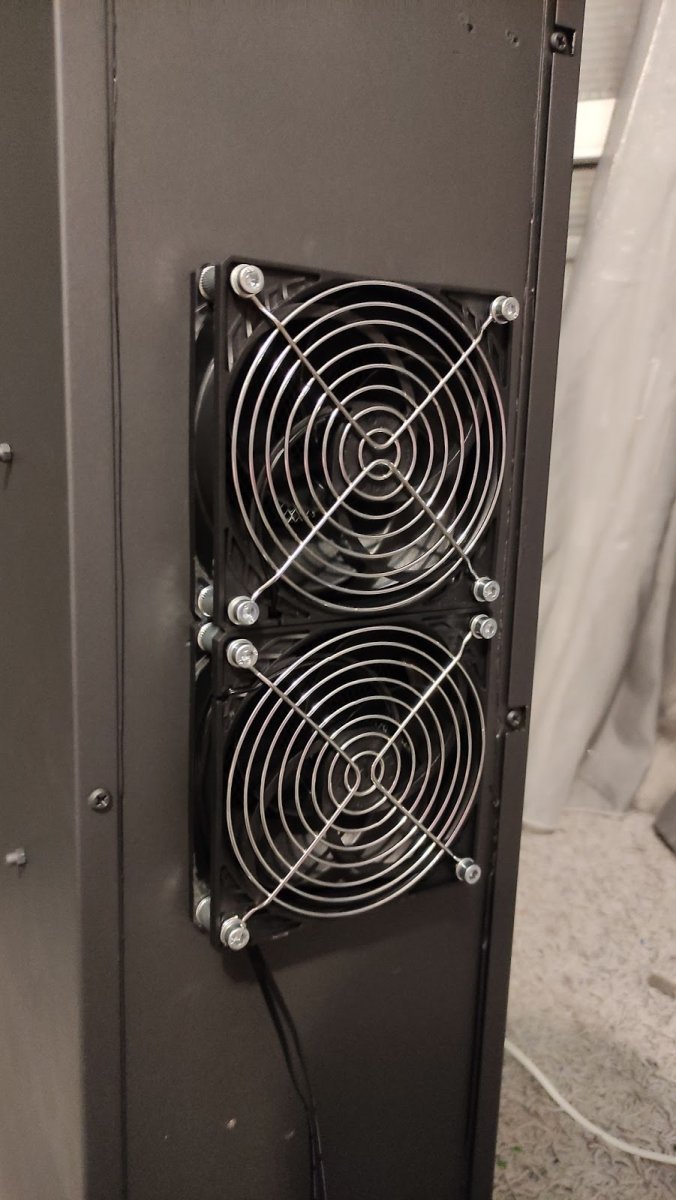

Хотелось бы уделить внимание креплению системы фильтрации. Все держится на восьми болтах, которые закручиваются в специальные гайки с шипами, а в кулерах стоят шайбы, чтобы углы кулеров не гнулись и не ломались.






18.jpg 19.jpg

Без шайбы при затягивании пластик будет гнуться. С шайбой гнуться не будет


Про кулеры. Это зарекомендовавшие себя доступной ценой и хорошим качеством Arctic P12 на 1800 оборотов.






В качестве внутреннего обдува установлен Arctic f8.






Провод у него заделан в оплетку «змеиная кожа».






Освещение

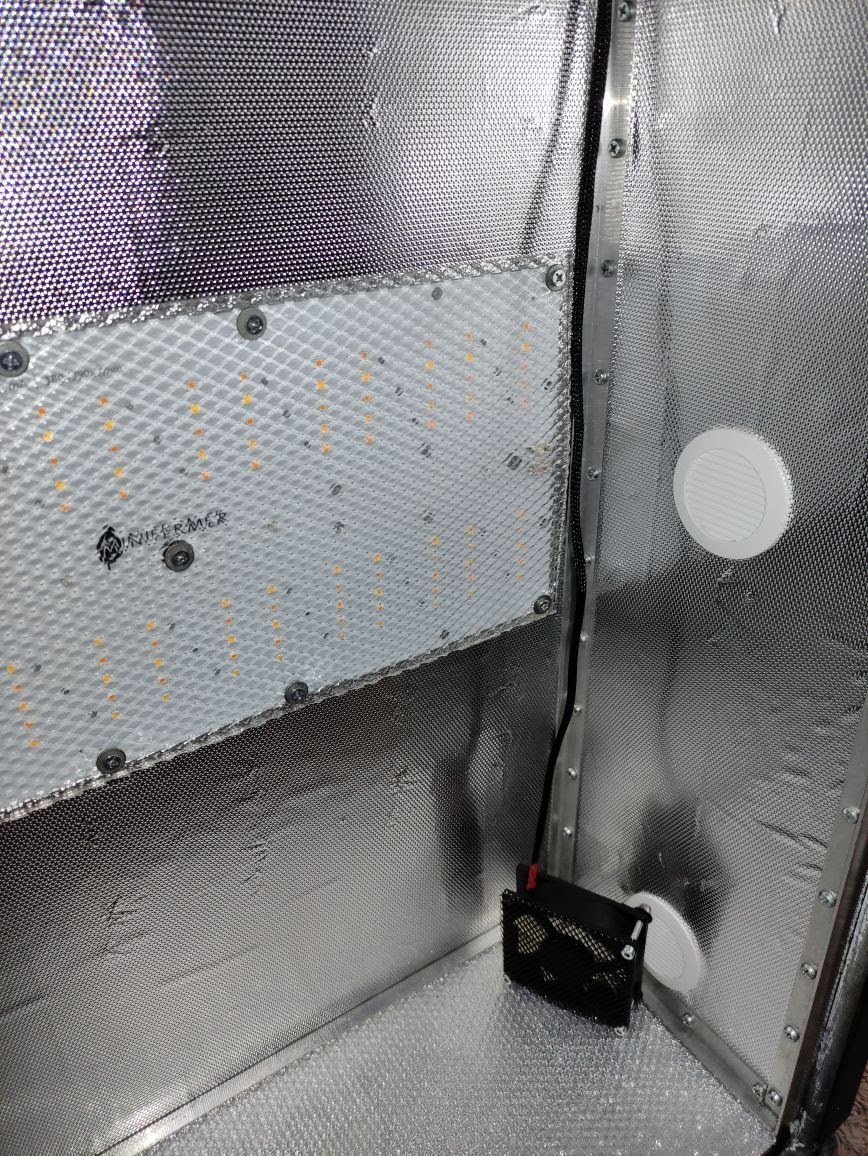

В качестве освещения стоят борды от «Минифермера». Почему выбор пал на них? Потому что компактно, дешево, да и что-то нарастает под ними.

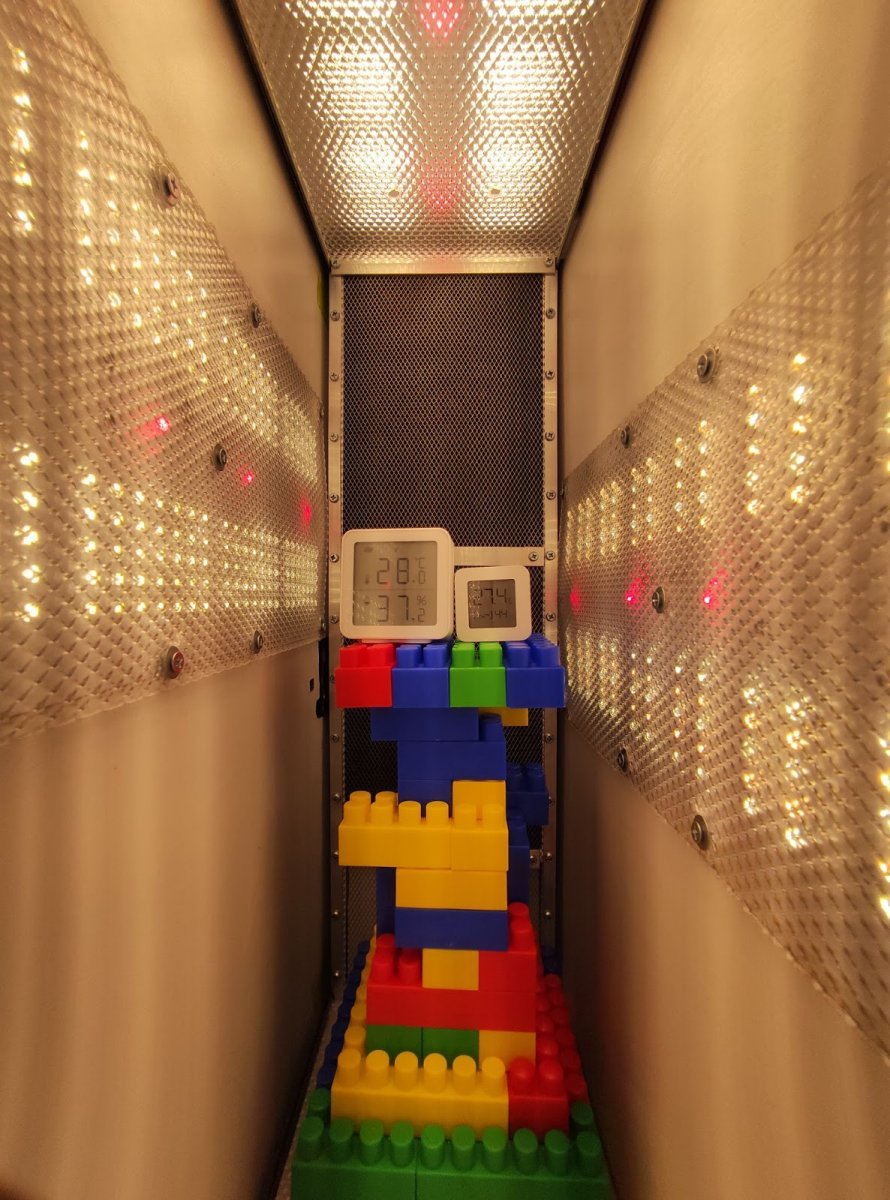

Температура в боксе после часа работы. Вот вам, кстати, и китайские датчики

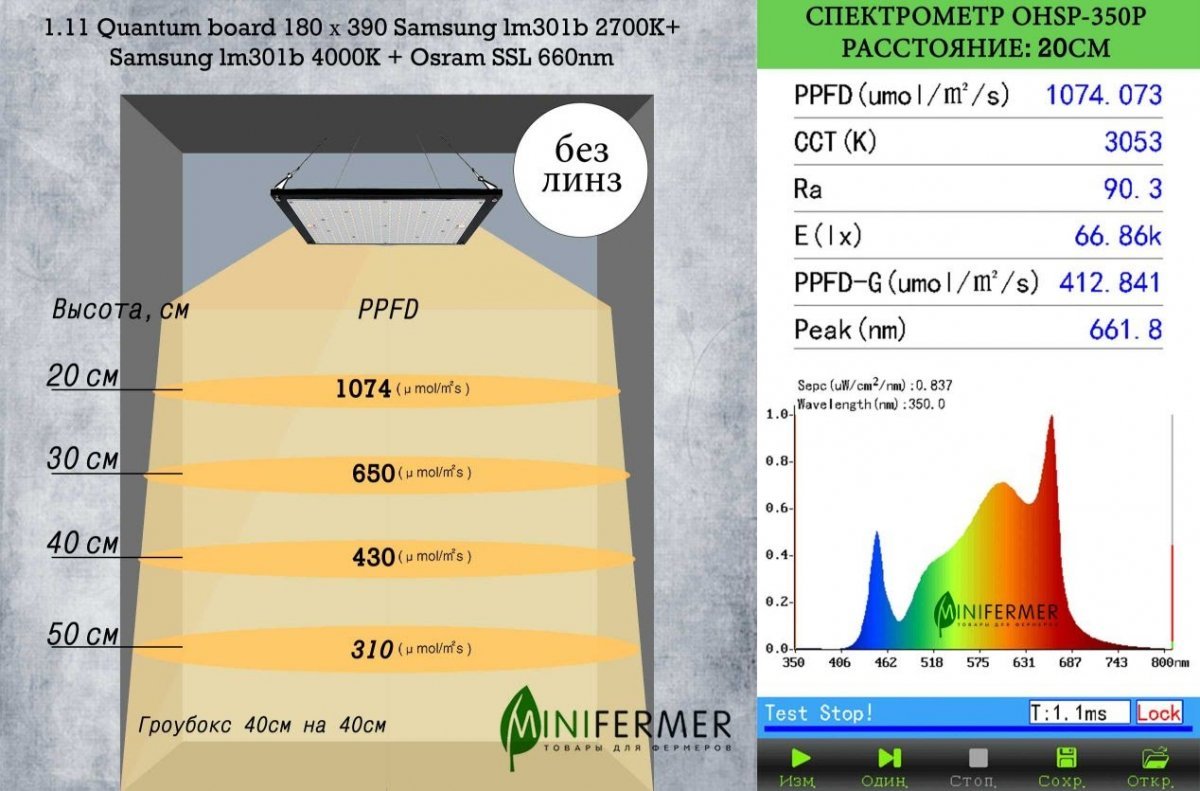

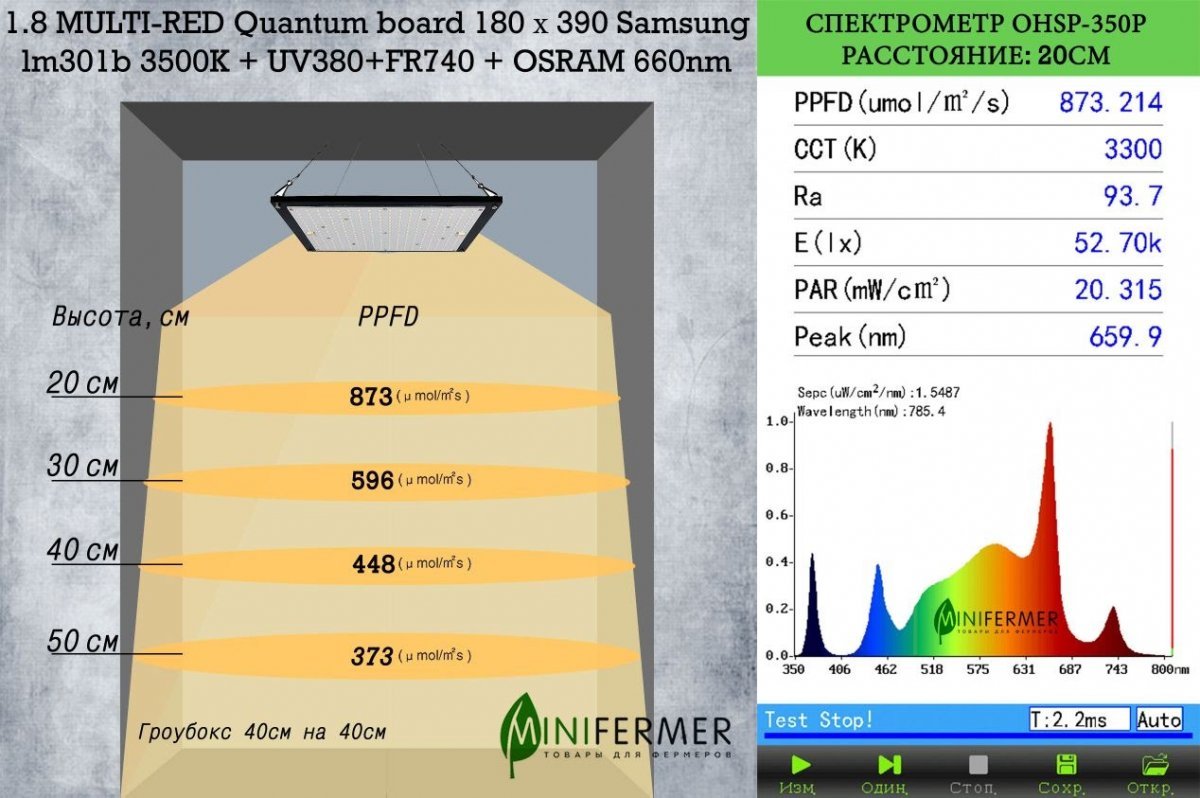

Под спойлером подробные характеристики освещения:



Спойлер


Основной свет под потолком — борд 1.8




Боковой на задней стенке — борд 1.11




Боковой на двери — эконом вариант 1.9.2.



Заглядывая в прошлое, отказался бы от борда 1.8. Он, как по мне, не для системника из-за того, что в центре борда, где стоят красные, уф- и ик-диоды, не хватает обычного спектра.



Боковушки запитаны последовательно от одного диммируемого драйвера и выдают по 30 w каждый.

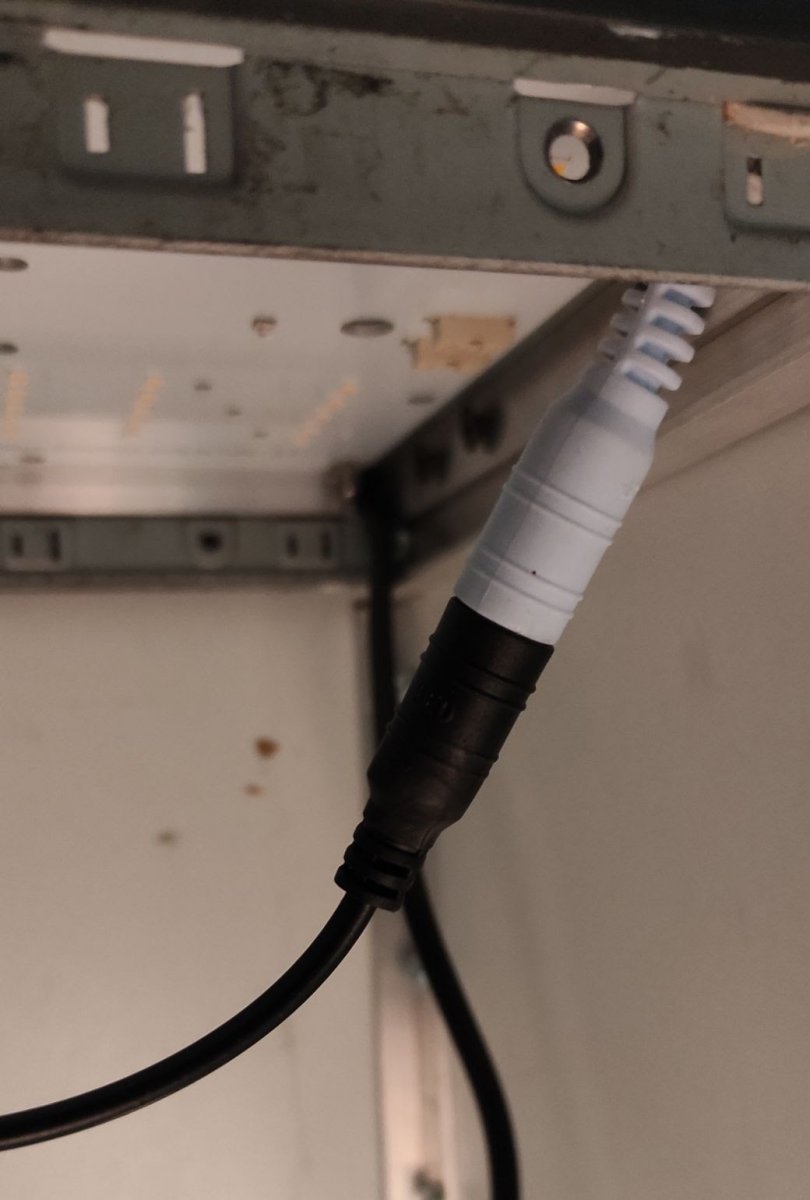

Кстати, на двери стоит разъём от диодной ленты, отсоединив который, дверь можно снять полностью. Но лучшим решением здесь были бы подпружиненные контакты.



Для бокового досвета мощности вполне достаточно, плюс они почти не греются при такой нагрузке.



Все борды закрыты рассеивателями типа «призма», которые очень хорошо режутся паяльником с остро заточенным жалом.

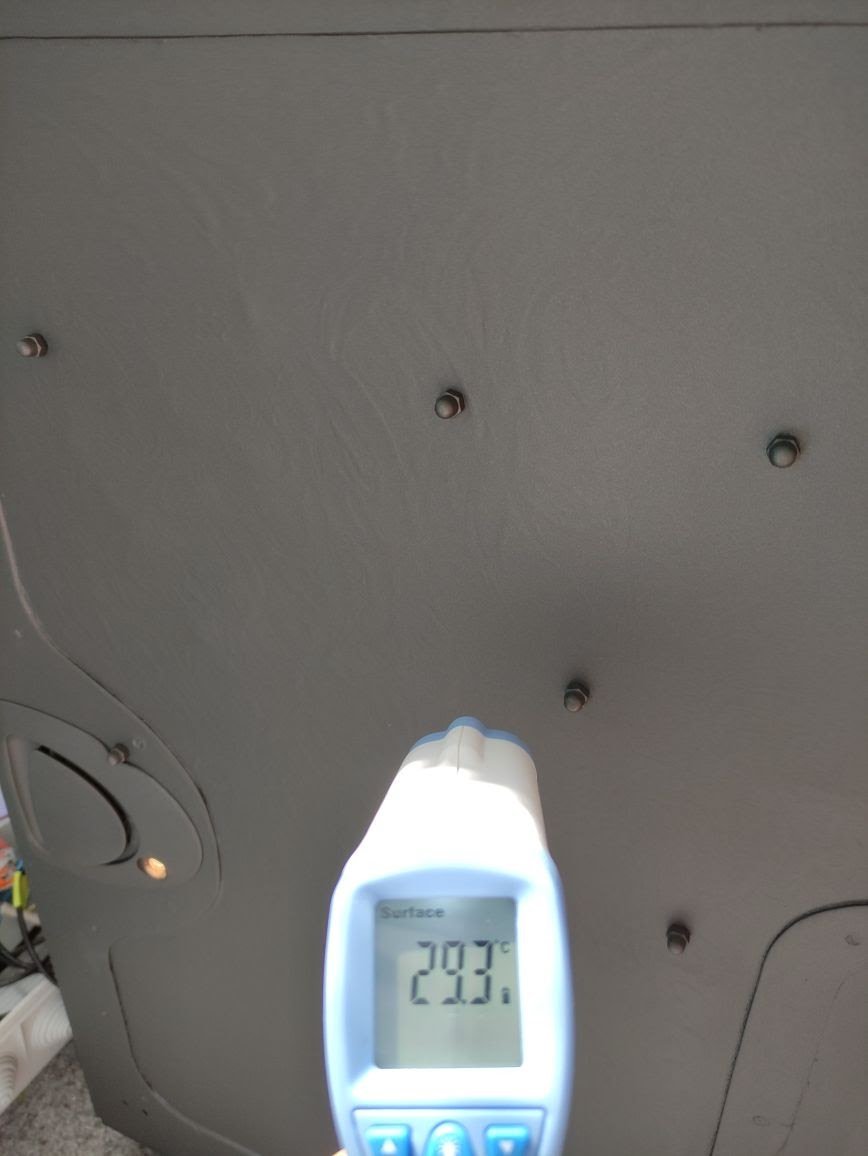

Что касается температуры за бортом:



28.jpg 29.jpg

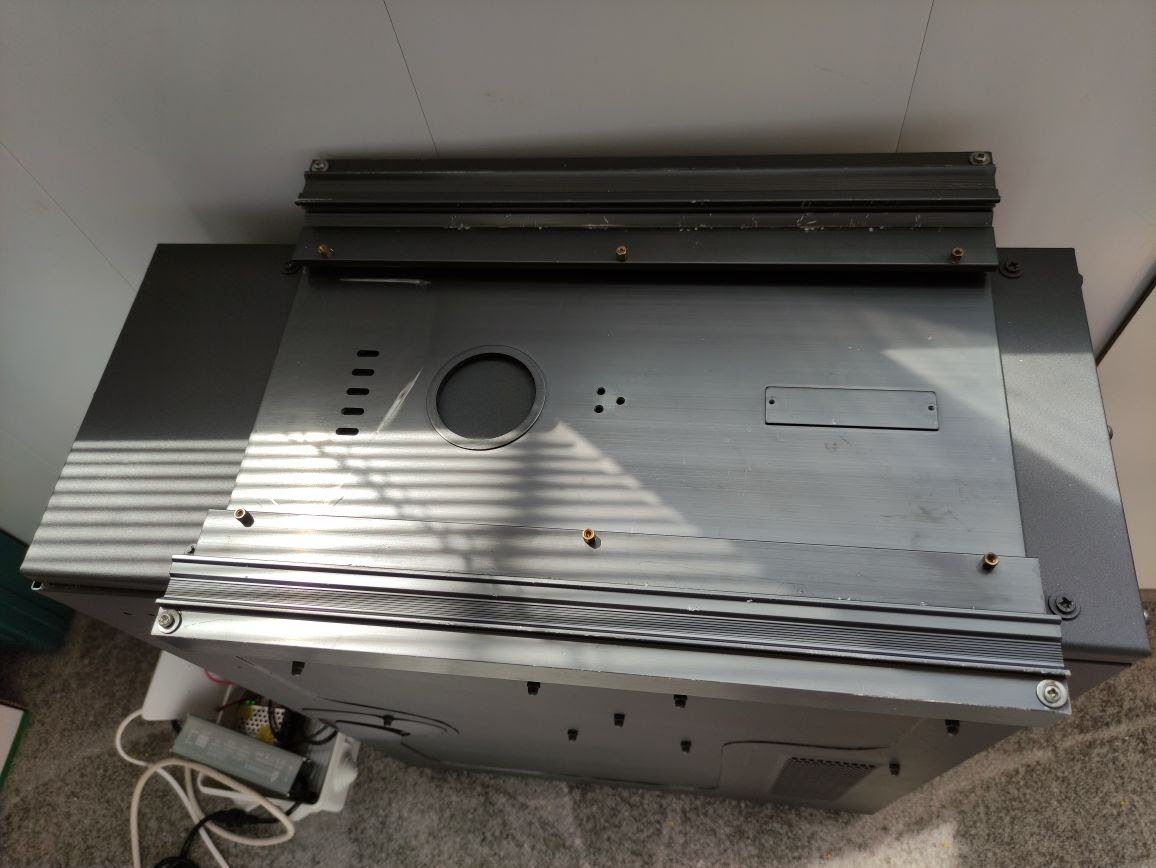

Сверху для лучшего отвода тепла просто кинул кусок алюминия от старого сломанного автомобильного усилителя.




Он просто лежит и отводит тепло



Автоматика и контроль климата

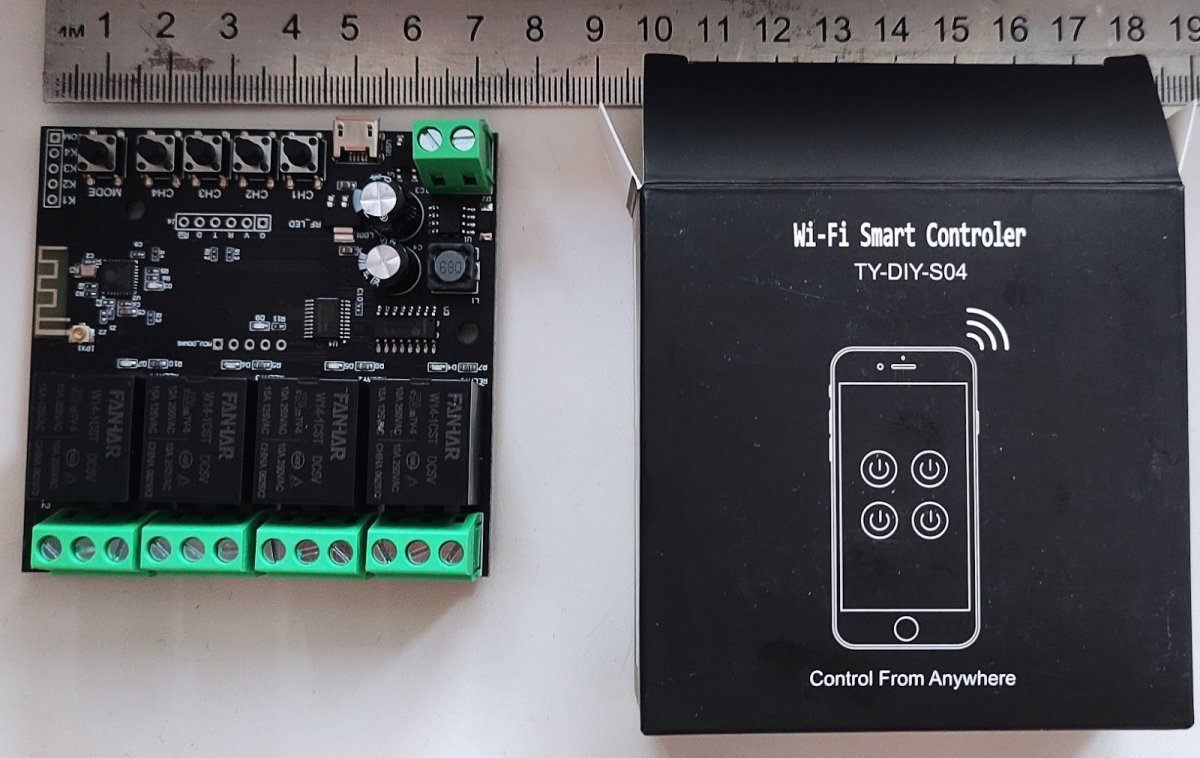

Автоматика здесь представлена комплектом wifi реле и датчиков от фирмы tuya. Сердцем системы выступает четырехканальный модуль реле, работающий от 12 в.

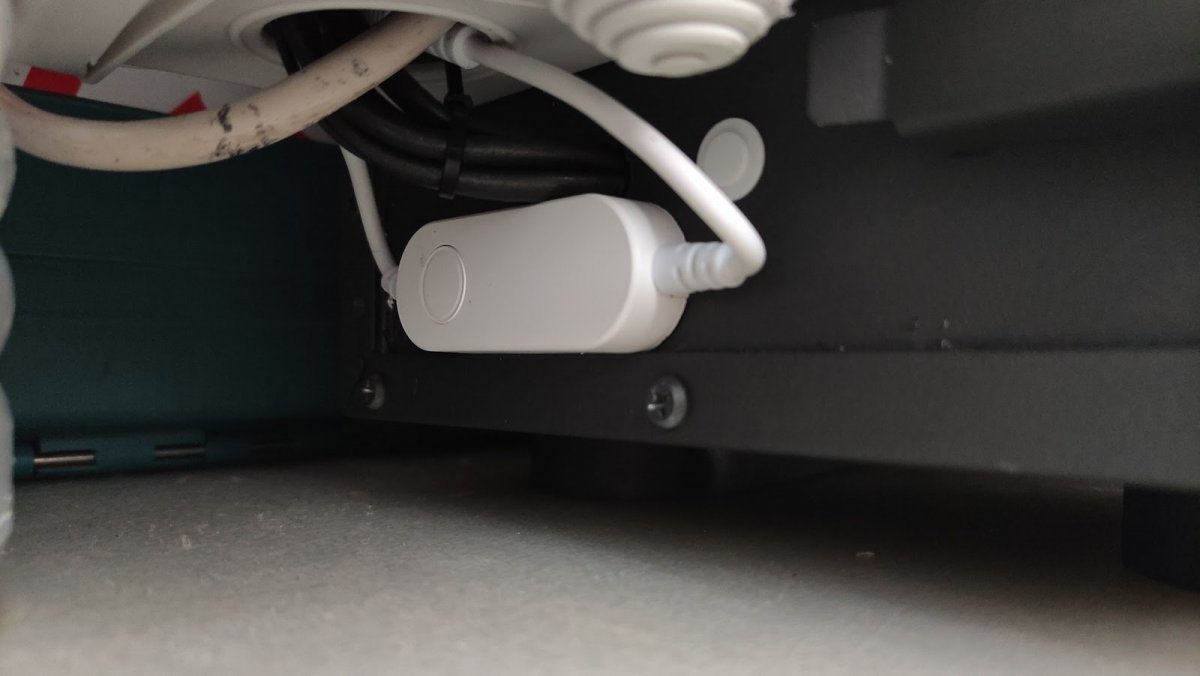

От него работают: свет, досвет, внутренний вентилятор обдува и увлажнитель. Вентиляция регулируется wifi диммером от светодиодной ленты.






И контролирует всю эту систему датчик температуры и влажности.




Наш — самый большой



Скажу сразу о главном недостатке. У tuya нет датчика влажности, который реагировал бы на резкие изменения температуры и влажности. Здесь считывание датчика происходит раз в пару минут. Это, конечно, не критично, но немного напрягает в маленьком пространстве.



Но этот недостаток компенсируется количеством сценариев, интерфейсом и продуманностью приложения, а также количеством гаджетов, которые можно привязать. На мой взгляд, в этом плане tuya обошла sonoff.

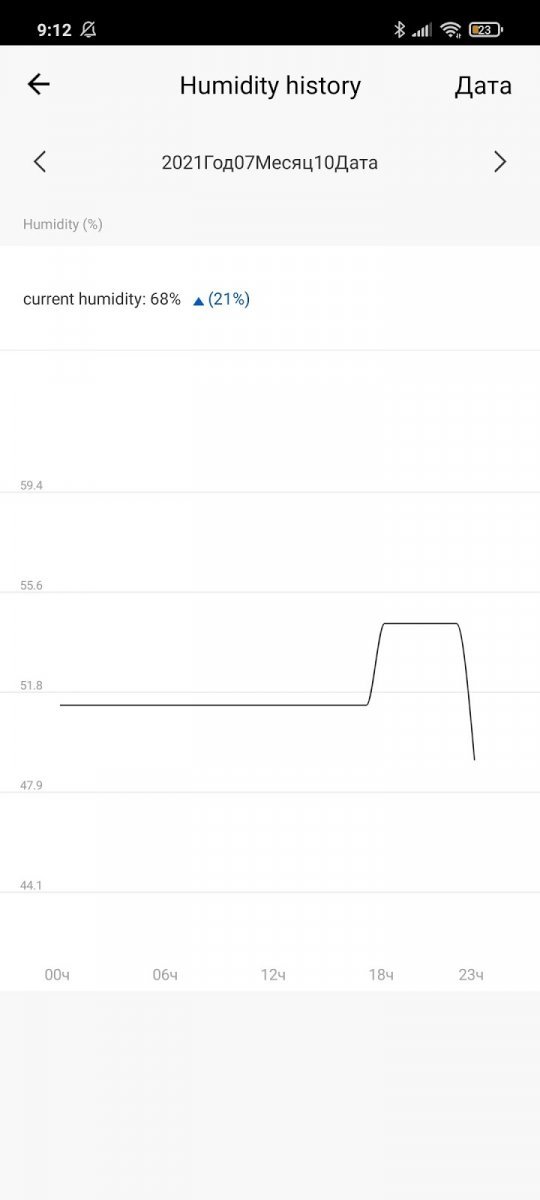

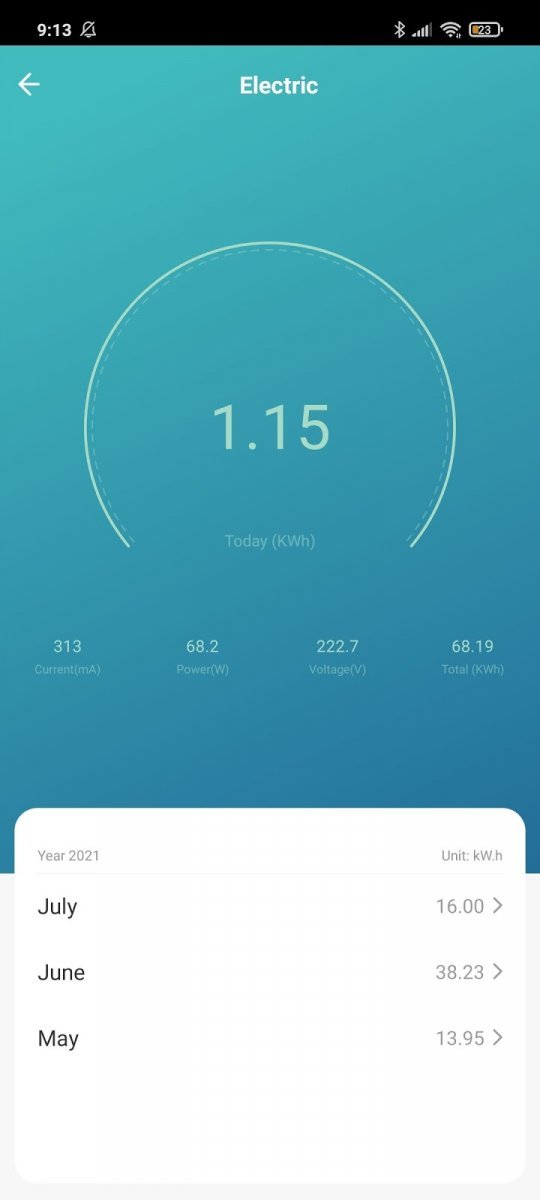

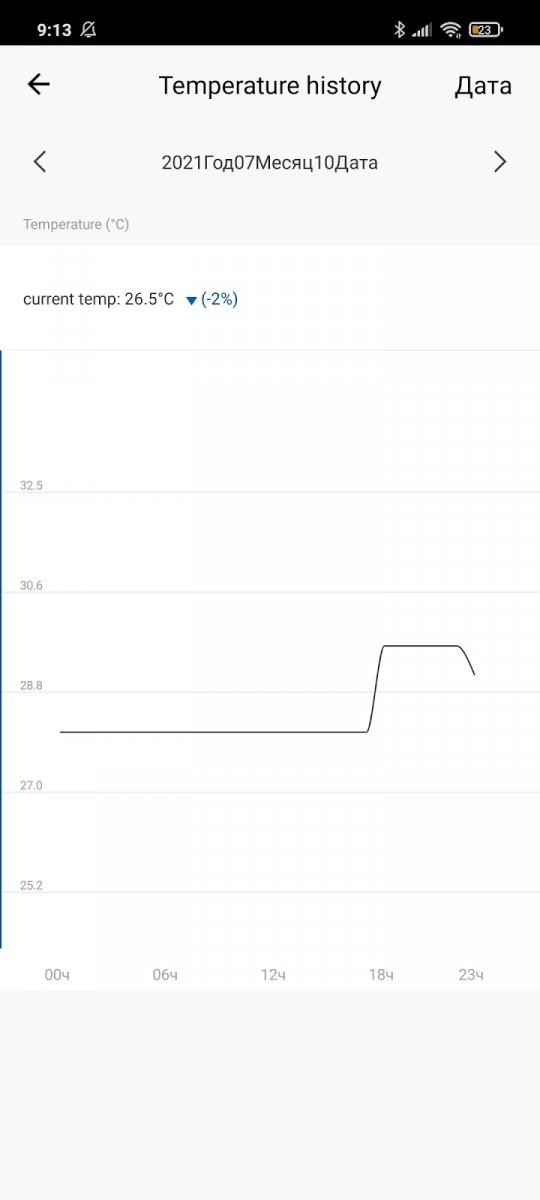

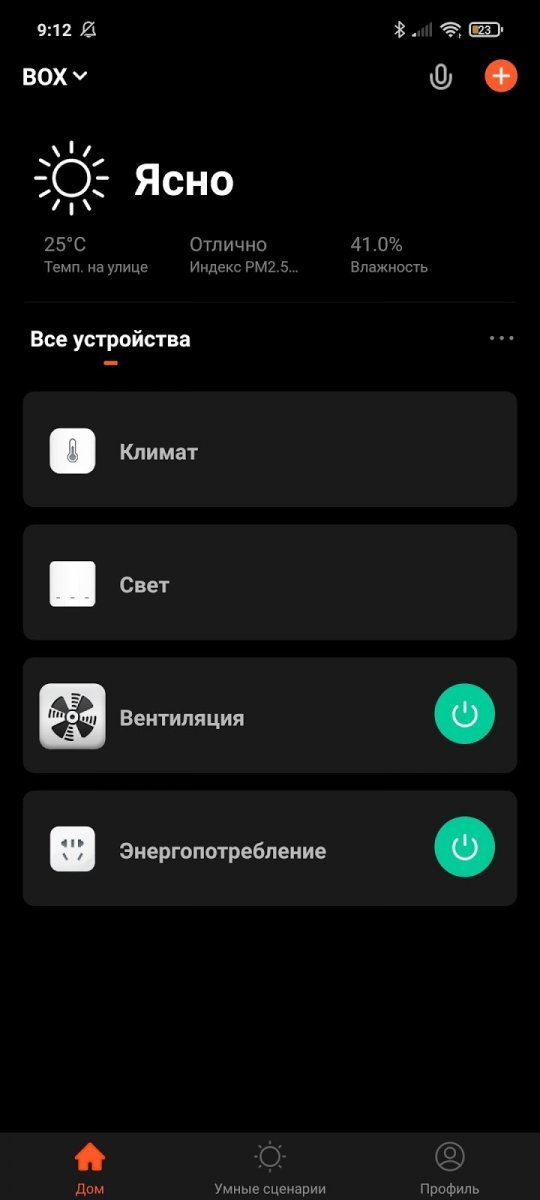

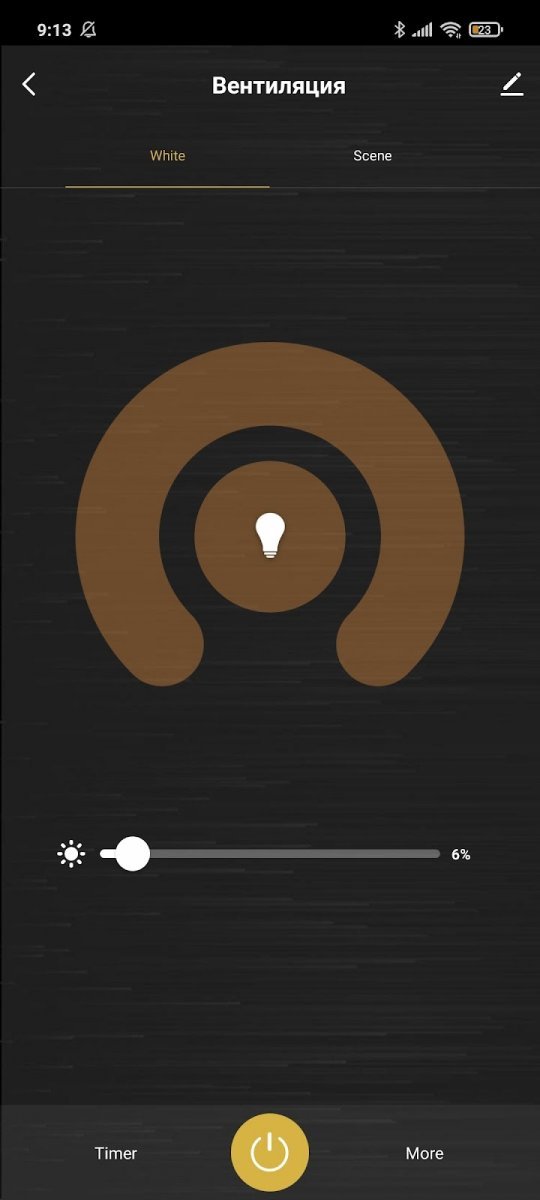

Пример интерфейса под спойлером:

Спойлер

34.jpg 35.jpg



36.jpg 37.jpg



38.jpg 39.jpg





40.jpg 41.jpg



Вся электрика, блок питания на 12 в, драйвера и реле tuya размещены в распределительной коробке, закрепленной на задней стенке.




Под пластиковой панелью спрятаны драйвера и блок питания 12 В



Крутилки диммируют боковой свет, мощность вентилятора обдува внутри бокса и один запасной на отопитель, который планируется поставить перед наступлением холодов.



Увлажнитель



А теперь перейдем к главной, по моему мнению, фишке этого бокса. Стелс-увлажнитель.






В 05/07/2021 в 20:43, BAMF сказал:

Осталось телевизор прикрутить чтобы растихи могли клипы зырить пока растут



Сначала в лицевой панели системника вырезал все ненужное, а точнее, пришлось убрать кнопку, чтобы поместился корпус увлажнителя.



Потом по размерам вырезал из пластика части корпуса.






Затем склеил с помощью суперклея и соды все части.

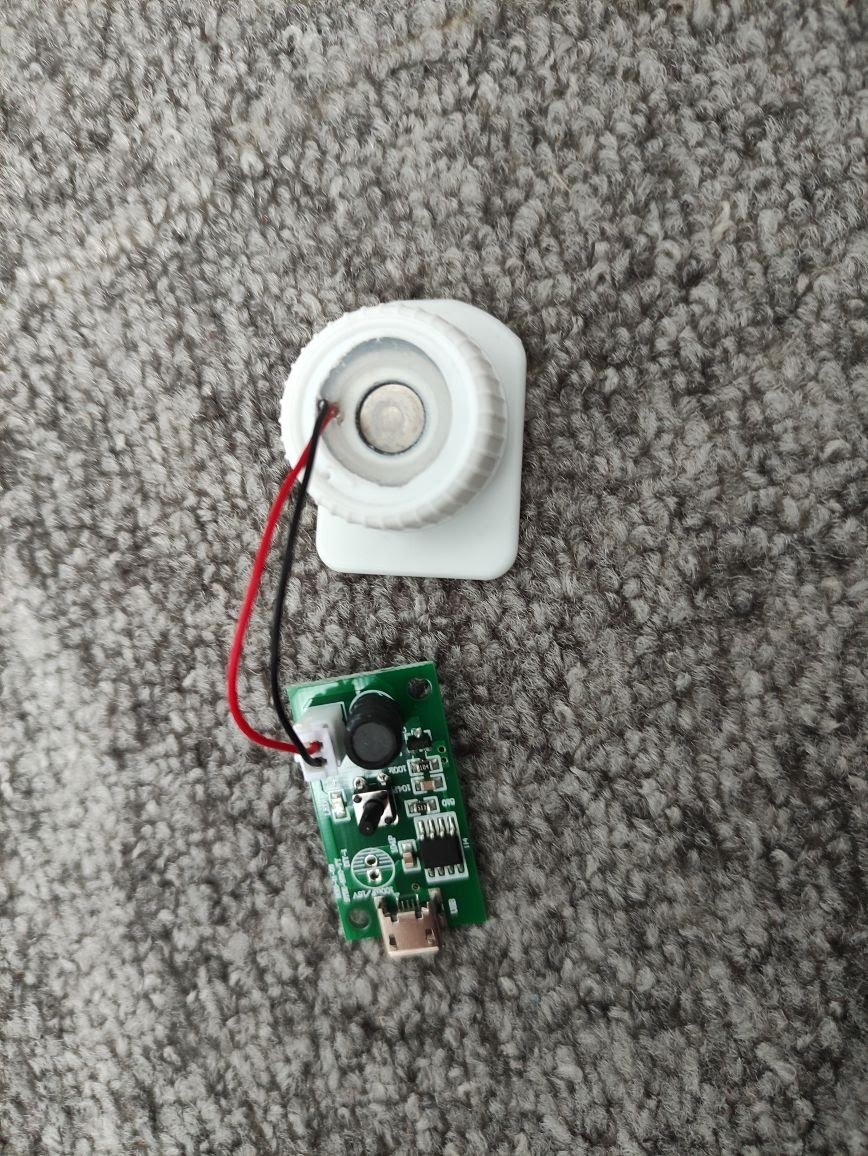

Запчасти увлажнителя взял на али. Добавил к ним крышку от сока, все залил суперклеем (кроме самой мембраны, естественно) и получил такую конструкцию. Мембрану тонким слоем приклеил к силиконовому уплотнителю из комплекта. Из фоток все будет понятно.



45.jpg 46.jpg



Так как вода находится в непосредственном контакте с мембраной, то никакие фитили не нужны. Далее протестил на протечки. Все норм.



Затем просверлил отверстие в пластиковом корпусе и приклеил туда увлажнитель. И опять тест на протечки. Все ок!




Все встало идеально




И даже дверь закрылась

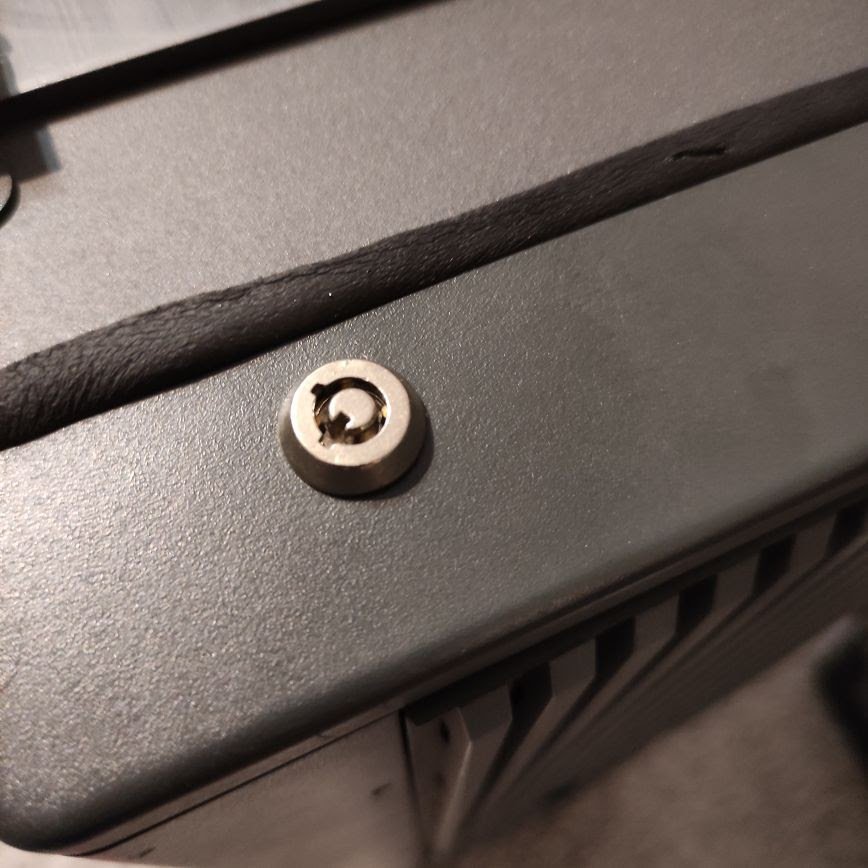

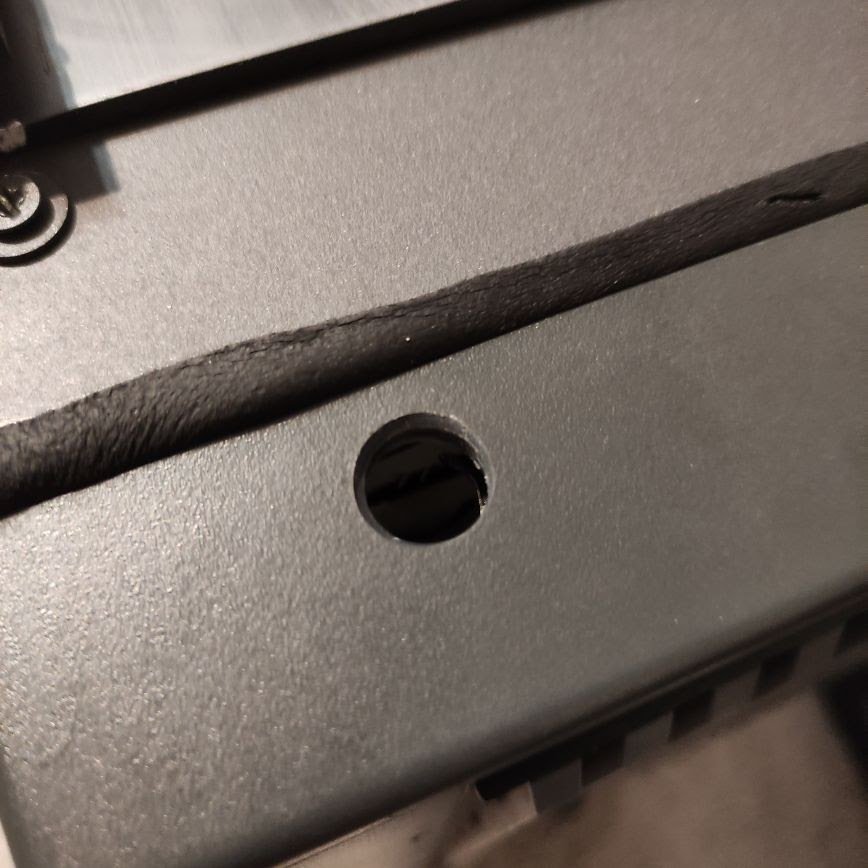

Кстати, вверху отверстие для вентиляции гроубокса, а заодно и удобные ручки, ну и заливать воду туда можно. Но вверху лицевой панели просверлена дырка, куда можно вставить шланг и залить, так как дверцу открывать неудобно, ввиду того, что системник стоит в шкафу.



52.jpg 53.jpg

Ну, а чтобы дырка не привлекала интерес, есть крышка



Все это дело запитано через wifi-реле и зарядку для телефона.



Вот так нехитро реализовал автоматический стелс-увлажнитель. В случае поломки мембраны крышка от сока срезается и приклеивается новая конструкция. Это дело 20 минут.



Ну и несколько фоток общего вида:












Посмотреть процесс постройки можно тут. Ну а посмотреть гроубокс в деле можете в этом репорте



На этом репорт закончен. А мы продолжаем жечь в лучших традициях микрогрова!



Автор: @svtig



Тоже есть, что рассказать сообществу? Участвуй в гроверском конкурсе статей «Автор, Жги!», где участники делятся знаниями и опытом и получают за это призы! Успевай зажечь до 8 августа (конкурс продлен!), чтобы претендовать на призы от Doctor's Choice и E-MODE. Все подробности тут
