Автоматические растворные узлы

[Гость Alexxx]

Здравствуйте уважаемые форумчане. Наконец я закончил 4-ю версию установки, и спешу продемонстрировать ее вам.



Характеристики узла:



Габаритные размеры, см. ШхГхВ- 50х40х50

Кол-во емкостей с реагентами- 6

Кол-во зон распределения раствора- 4

Кол-во дозируемых компонентов- 4

Корректировка ПШ в оба направления

Емкость бака для смешивания раствора- 30 л.

UV-стерилизация раствора- есть

Подогрев раствора- есть

Производительность узла- 110 литров в час. (без нагрева)

Давление подаваемого раствора- 2,5 бар

Ведение статистики за- 150 дней





Это универсальный растворный узел, может быть применим для контроля раствора в системах капельного полива, аэропоники или ДВЦ. Всего к узлу можно подключить до 4-х установок.



При использовании ДВЦ растворный узел ежедневно сливает раствор из емкости с растением, приводит его к надлежащим параметрам, и заливает обратно к растению.

При использовании капельных или аэропонных систем, растворный узел готовит нужное кол-во раствора, и подает его по капельницам. После этого узел выкачивает и анализирует излишки раствора из дренажа. Если в дренаж вытекло много раствора - следующий полив будет менее обильным, и наоборот. Если ЕС дренажа повышенный, в следующий полив раствор будет менее концентрированным, и наоборот. Типа, интеллектуальный полив.



Схема применения узла:

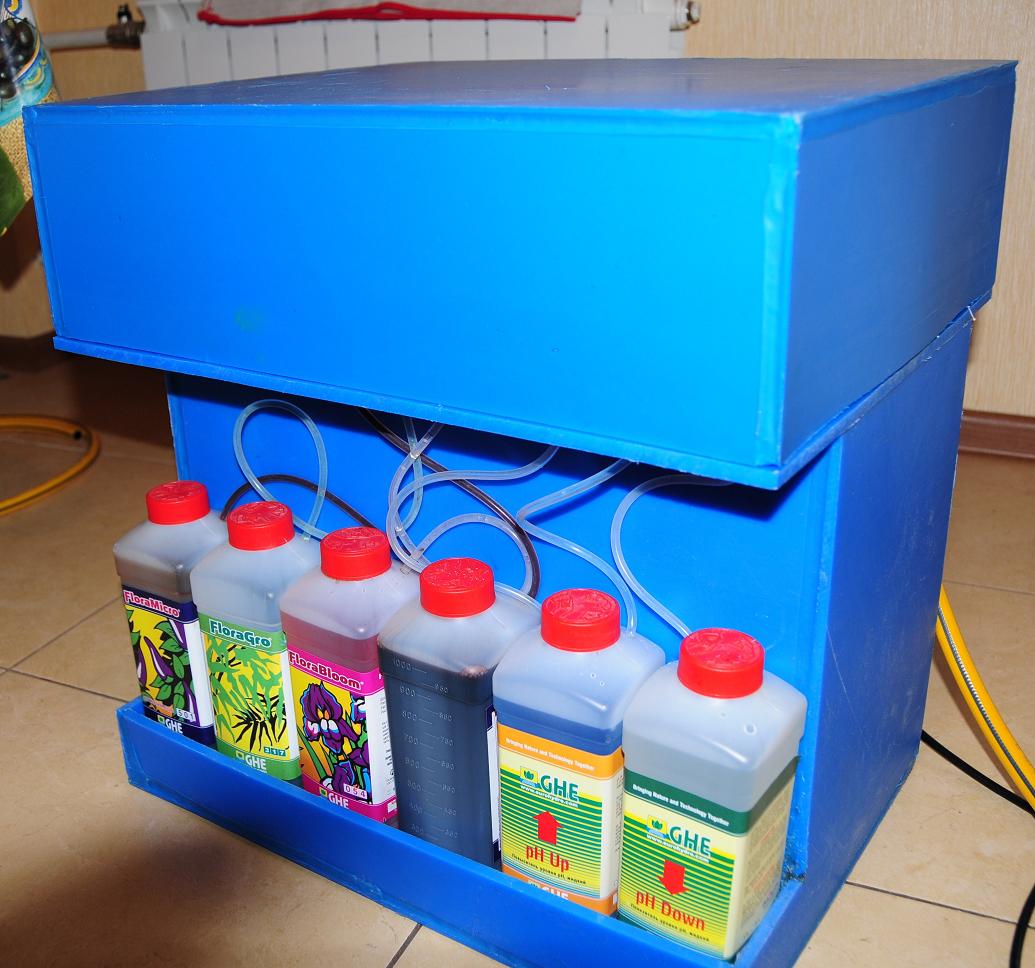

Внешний вид узла:



Внутренности:

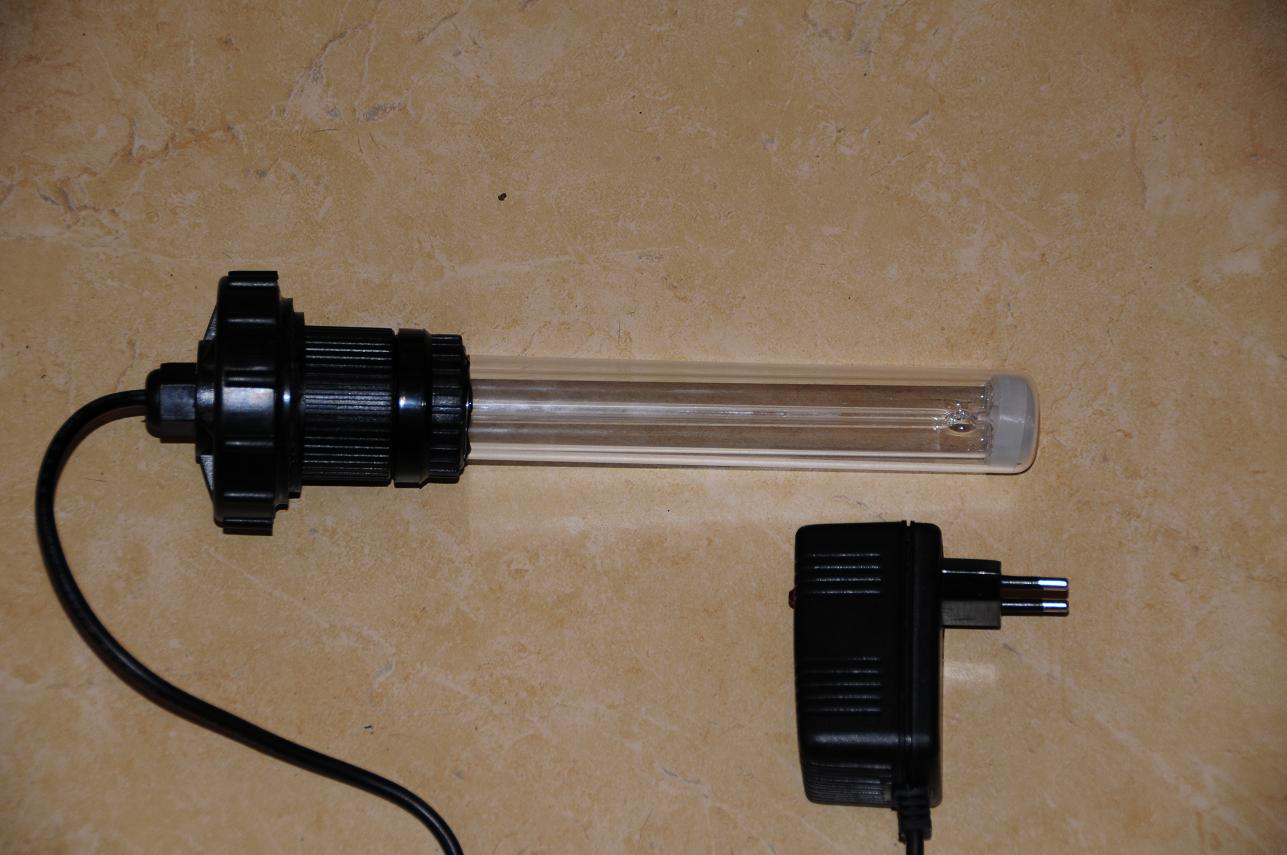

UV-лампа. Внутри бака для мешивания раствора она находится в кварцевой колбе:

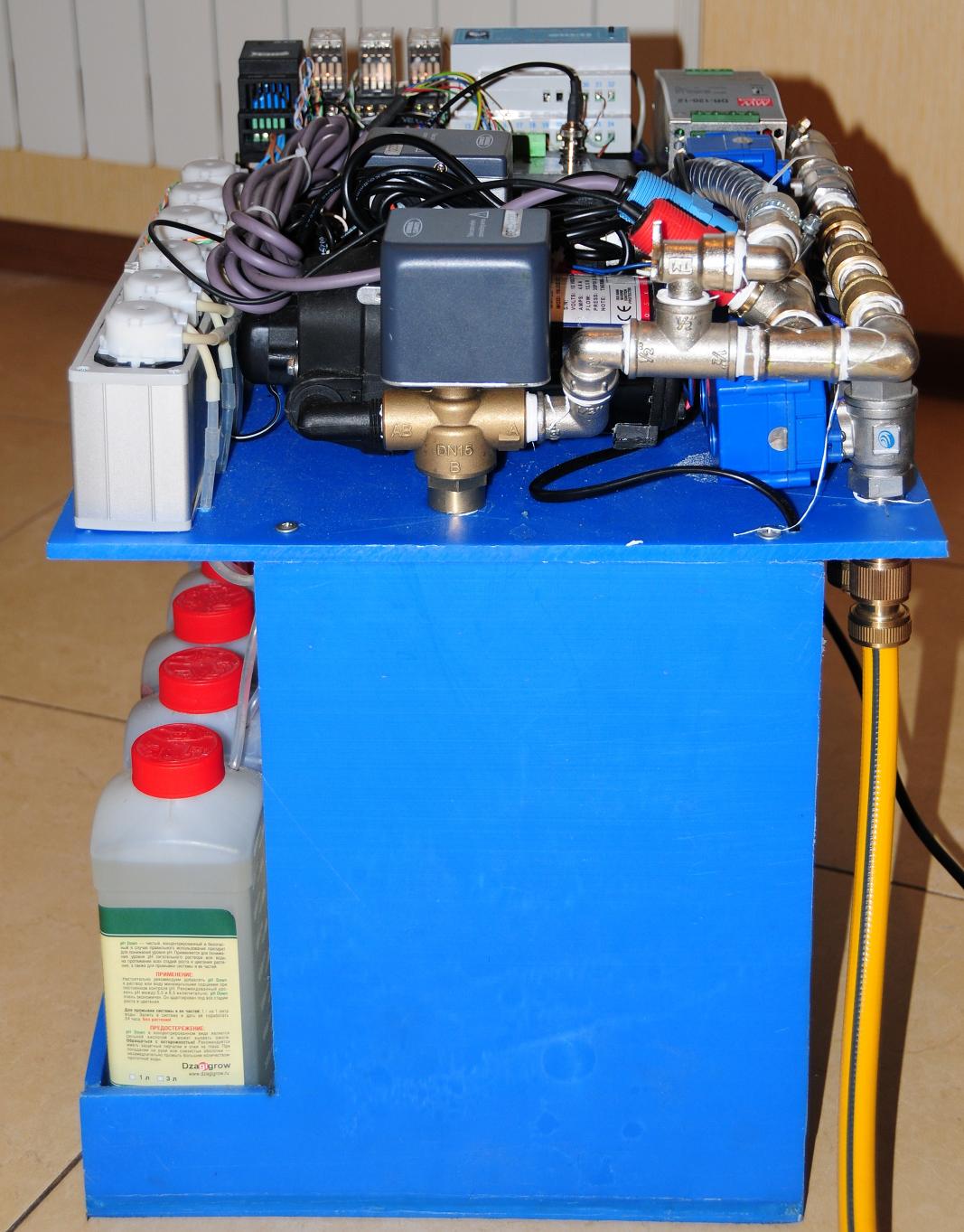

Сбоку:



Сзади распологаются быстросъемные коннекторы для подключения шлангов, сетевой разъем, разъем для подключения к компу и 2 разъема для подключения модулей расширения и датчиков:

Изменено 29 декабря, 2014 пользователем Alexxx

[ARCHER 14]

Вызывает уважение!!!

А если не секрет, во сколько обошлась данная модель?

[Гость Alexxx]

Пользовательское меню...

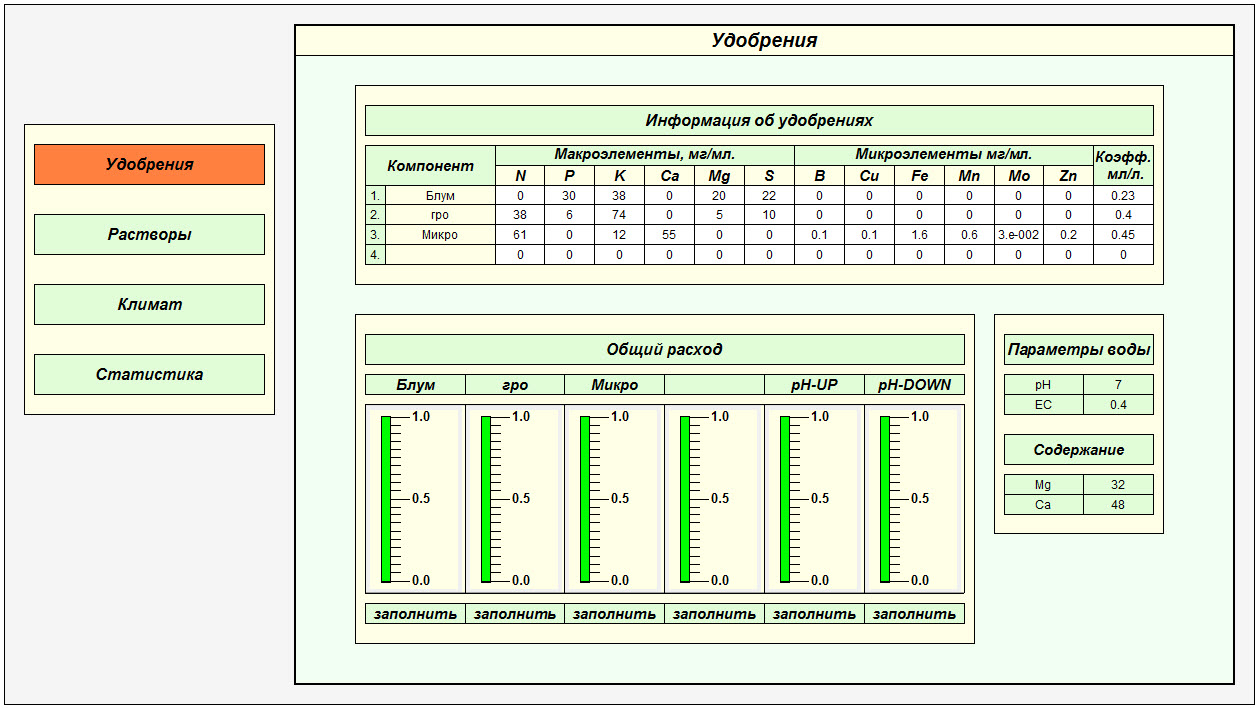

Меню удобрений. Сдесь мы вбиваем элементы, которые содержащиеся в компонентах удобрений, ПШ и ес входящей воды, и коэффициент растворения 1-го мл. удобения в 1-м литре воды/

Такде сдесь можно посмотреть степень наполненности бутылок с реагентами.



Меню параметров растворов: Тут для каждой зоны задаем, сколько мл/л удобрений нужно добавить, ПШ раствора, температуру раствора, время UV-стерилизации.

Также здесь можно увидеть возраст растений, сколько они выпили раствора и съели удобрений.

Еще тут встроен NPK-калькулятор, который высчитывает ЕС раствора и содержание в нем микро и макро элементов:

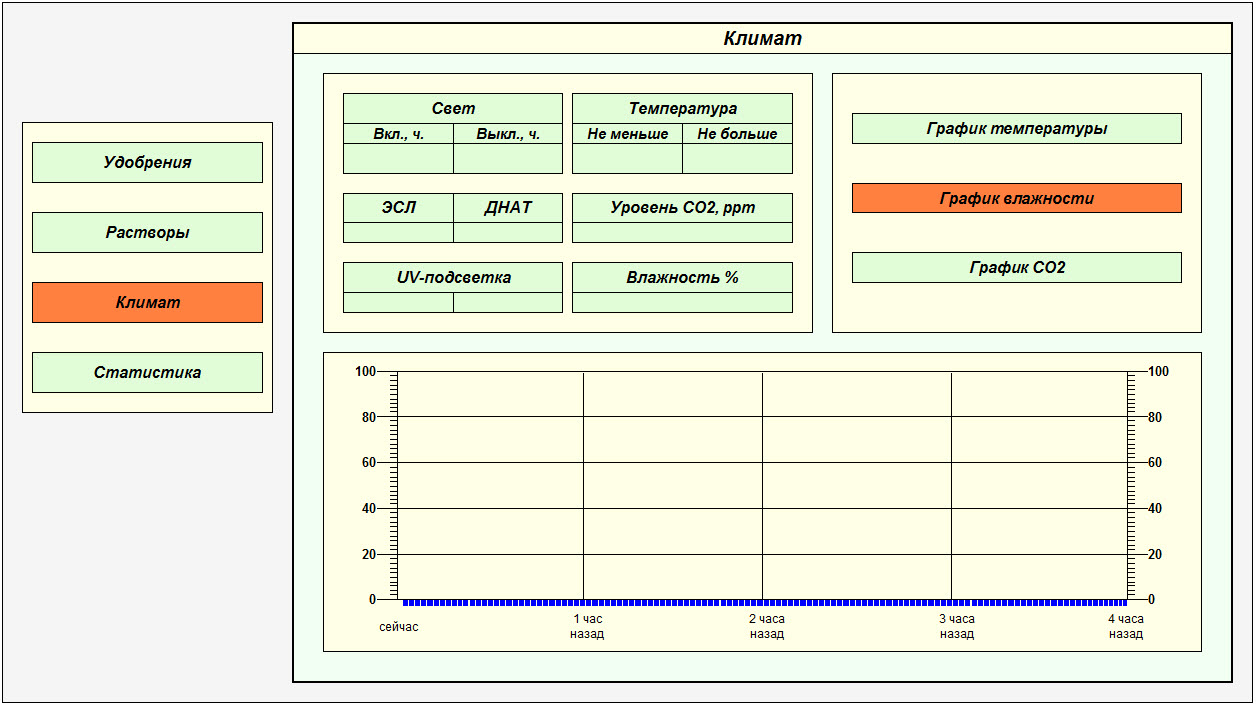

Меню климата. Тут все просто... Задаем дельту температуры, время работы лампы, уровень влажности и СО2.

Также здесь можно посмотреть графики этих параметров за последние 4 часа. До конца это меню пока не доделал...

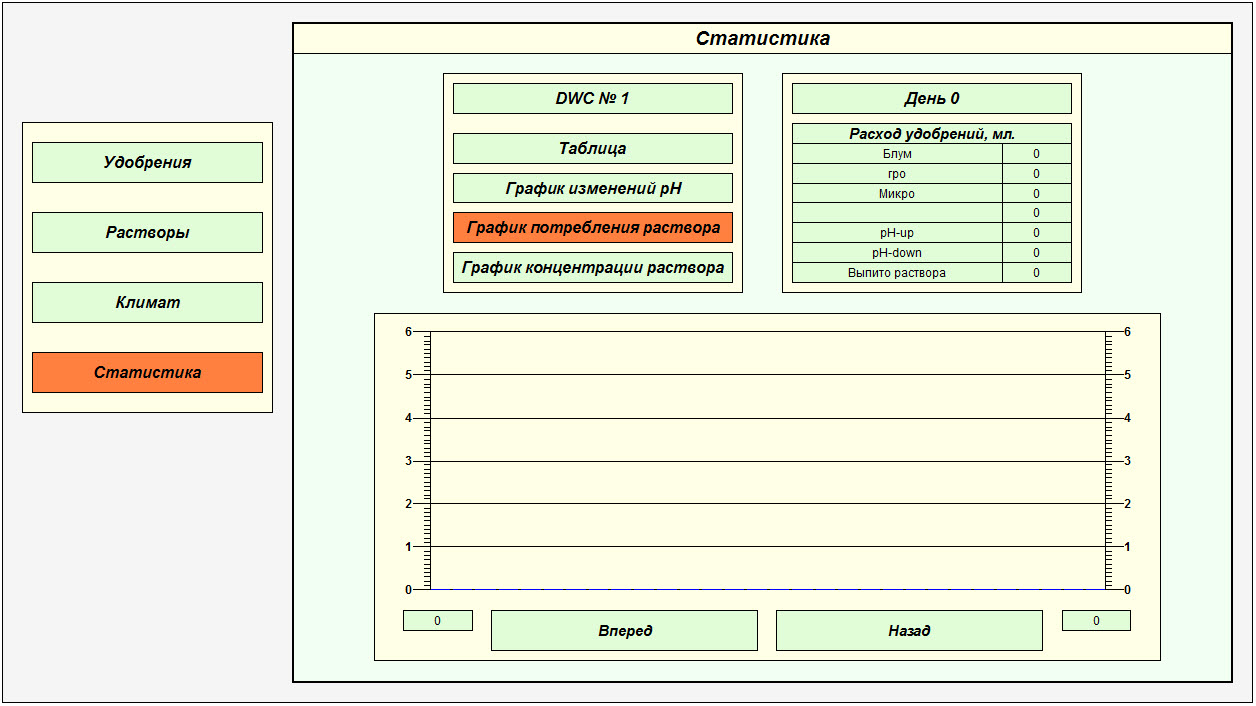

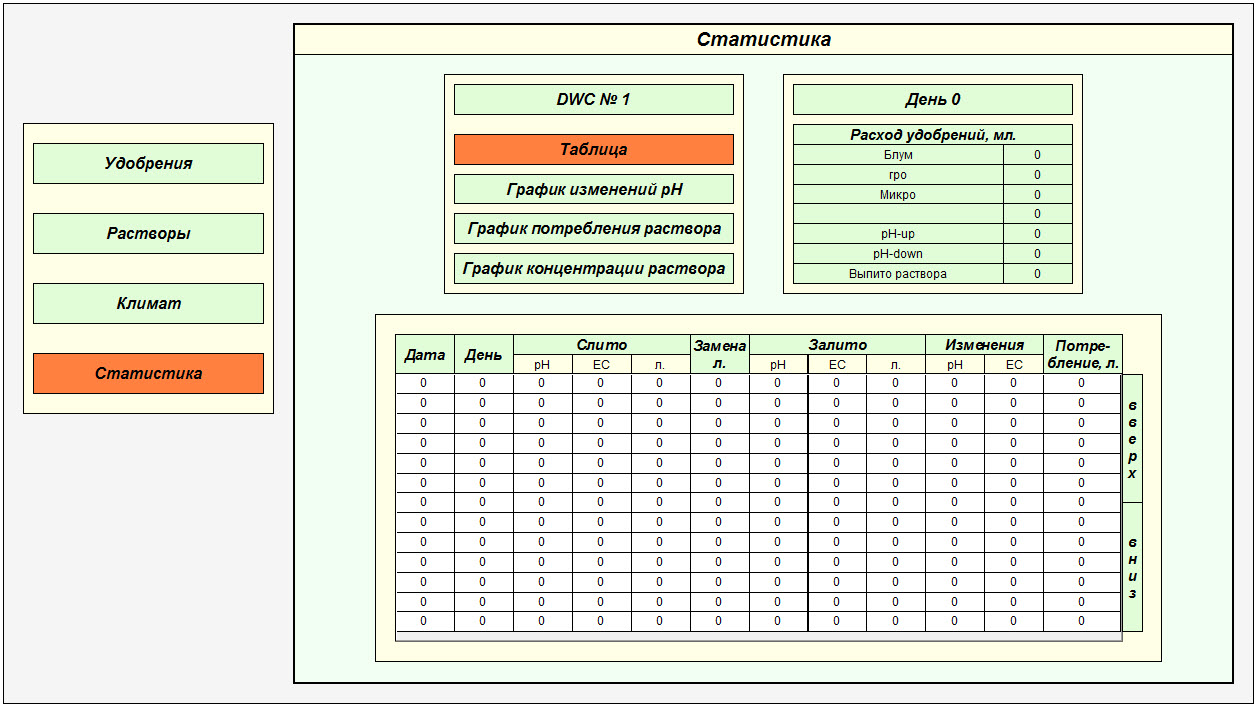

Меню статистики. Тут можно посмотреть все изменения с растворами за последние 150 дней, в виде графиков или таблицы:



Растворный узел протестирован, работает как часы! :clap: ПО будет еще до ума доводится, но основное всё написано, осталась мелочевка...





Вызывает уважение!!!

А если не секрет, во сколько обошлась данная модель?

по запчастям около 130000руб.

[Omar Chayyam 62]

Alexxx :hi2:

Отлично! Просто отлично!!!

Приятно посмотреть и посмаковать работу мастера, один вопрос: как ведет себя установка при сбоях в подаче электричества?

Еще раз жму руку, установка шедевральна... :wub:



:v:

[Гость Alexxx]

Alexxx :hi2:

Отлично! Просто отлично!!!

Приятно посмотреть и посмаковать работу мастера, один вопрос: как ведет себя установка при сбоях в подаче электричества?

Еще раз жму руку, установка шедевральна... :wub:



:v:

Рафик-ДЖАн, рад тебя видеть бро! :hi2: Всё предусмотренно! B) Все настройки и статистика хранятся в энергонезависимой памяти. Установка отслеживает отключения электричества, и принимает соответствующие меры. Но лучше подключать ее через ИБП. :)

Изменено 17 ноября, 2009 пользователем Alexxx

[Omar Chayyam 62]

ИБП нужен по любому, еще, что порадовало глаз, это программа написанная на русском яз. Все ясно и понятно, гроверу остается экспериментировать с компотами и находить самые вкусные рецепты :thum:

Будет лигалайз, я первый в очереди на установку. ;)



:v:

[gizmokaka 10]

Бро, по сравнению с первой версией эта - сказка!

Работаем над чем-то подобным, только для с\х.



ЗЫ: сколько по мощности установка потребляет?

Изменено 2 декабря, 2009 пользователем gizmokaka

[ega 1,192]

Под лежачий камень вода не бежит (с)



Это вот о чем Алехххх... ты сделал штуку, возможно крутую штуку .... нужную штуку и полезную... и что ты ждешь ? или вернее что ты хочешь с этой штукой сделать?



дак вот это о том, что какая бы штука не была крутая она никому не нужна пока ты как ее изобретатель эту штуку не начнешь определять в меру своей заинтересованности.



по русски - заматывать, ну или дарить, ну или че нибудь! :)

[эмигрант эфиопии 91]

по русски - заматывать, ну или дарить, ну или че нибудь!  :)



Мне выслыайте на пробу :lol: .

[Мучачо 418]

Alexxx, бро, риспект тебе и уважуха! :hi2:

Ты мастер конечно! :) Интерфейс очень порадовал. Очень бы было интересно посмотреть статистику и что происходило с различными параметрами в течении определённого времени, и при различных условиях. Может кто то скажет, что дороговато получилось, но такая автоматизация того стоит.

[Гость Alexxx]

Под лежачий камень вода не бежит (с)



Это вот о чем Алехххх... ты сделал штуку, возможно крутую штуку .... нужную штуку и полезную... и что ты ждешь ? или вернее что ты хочешь с этой штукой сделать?

Продам наверно, когда она пройдет испытания и будет полностью налажена.

[ega 1,192]

Бро, это я к тому, что любая здравая и светлая Идея облаченная в прекрасные формы , обязательно должна найти своего Принца ... типа так ...

[t0t 2]

вот это руки! поклон Вам мастер! продолжайте в том же духе ..да не прекратится из сей наисветлейшей головы поток лучезарного света упорядочивающий такие машины ..

[Hasan 46]

После Дната с водяным охлаждением я уже ни чему не удивляюсь.Alexxx респект.

Вопрос: Флора,регуляторы Ph,а что в 6 бутылке?

Изменено 3 декабря, 2009 пользователем dolsen

[Гость Alexxx]

Вопрос: Флора,регуляторы Ph,а что в 6 бутылке?

Ну например, можно туда сульфат магния развести, или рипен налить....

[Гость Alexxx]

Очень бы было интересно посмотреть статистику и что происходило с различными параметрами в течении определённого времени, и при различных условиях.

Всё это будет. Сейчас ищу место, где эту установку протестировать. Тестить буду на легальных растениях.... Я вот думаю, может в дзаги-шопе её поставить?... Ну, если конечно администрация магаза не будет против...

[Гость Raf]

Алекс - ты реально крут :thum:

что в качестве мозгов?

не удивлюсь, если ты туда микрокомп поставил :)

[Гость Raf]

этож сколько времени ты отдал в общей сложности, чтобы такую красавицу сделать? :o :jjj:

Осталось только еще дырку ethernet`овскую сделать или gprs-модем воткнуть и клиентов раздать интересующимся - будет дистанционное управление и реальный онлайн-репорт :thum: - если заинтересует и сам с этой темой близко не знакомился - могу консультацию дать :smoke:

соединения фум-лентой заделал из экономии времени? С ней проблемы при долговременном использовании водопроводов - разрушается. С учетом того что еще и жидкостная среда активная.

Изменено 3 декабря, 2009 пользователем Raf

[Гость Alexxx]

этож сколько времени ты отдал в общей сложности, чтобы такую красавицу сделать? :o :jjj:

Осталось только еще дырку ethernet`овскую сделать или gprs-модем воткнуть и клиентов раздать интересующимся - будет дистанционное управление и реальный онлайн-репорт :thum: - если заинтересует и сам с этой темой близко не знакомился - могу консультацию дать :smoke:

соединения фум-лентой заделал из экономии времени? С ней проблемы при долговременном использовании водопроводов - разрушается. С учетом того что еще и жидкостная среда активная.

Времени много потратил на поиск нужных компонентов и на написание ПО... Сама сборка занимает не так много времени.

Фум лента разрушается? Может это потому, что давление в трубопроводе высокое? Здесь давления практически нет, надеюсь разрушаться не будет.

что в качестве мозгов?

Програмируемый логический контроллер Овен. http://www.owen.ru/device/70515125

Изменено 3 декабря, 2009 пользователем Alexxx

[alvar 2]

Мега круто ! я бы купил если интересно пиши в личку

[san4ez 27,780]

мега крутое изделие!

[jarapol 0]

Добрый вечер.

Я поддерживаю мнения людей, что Вас хвалят.

У меня есть желание создать, устройство подобное Вашему, может не такое управляемое…

И я столкнулся с вопросом как Вы определяете количество препаратов которые необходимо добавлять?

У Вас встроен NPK-калькулятор, который высчитывает ЕС раствора и содержание в нем микро и макро элементов . Так как он работает?

Я , думал о том что бы добавлять определенное количества смешанных вместе растворов для достижения начального ЕС раствора. И отдельно кислоту для нужного PH.

Можно более подробно как работает Ваш калькулятор?

И статистика расхода, можно на нее посмотреть?

:)

[Гость Alexxx]

Добрый вечер.

Я поддерживаю мнения людей, что Вас хвалят.

У меня есть желание создать, устройство подобное Вашему, может не такое управляемое…

И я столкнулся с вопросом как Вы определяете количество препаратов которые необходимо добавлять?

У Вас встроен NPK-калькулятор, который высчитывает ЕС раствора и содержание в нем микро и макро элементов . Так как он работает?

Я , думал о том что бы добавлять определенное количества смешанных вместе растворов для достижения начального ЕС раствора. И отдельно кислоту для нужного PH.

Можно более подробно как работает Ваш калькулятор?

И статистика расхода, можно на нее посмотреть?

:)





NPK-калькулятор считает общюю минерализацию и содержание элементов, при этом он опирается на информацию в таблице удобрений и кол-во удобрений на литр воды.

Для каждого из удобрений нужно ввести коэффициент, то есть на сколько поднимается ЕС раствора при добавлении 1-го мл. удобрения на литр воды. Для флоры микро это 0,23. Для гро - 0,4. Для блума - 0,2.

Рассмотрим вариант, где из воды с ЕС 0,4 нужно приготовить раствор Микро 1 мл/л, Гро 2 мл/л, Блум 1,5 мл/л. Считаем ЕС раствора - 1*0,23+2*0,4+1,5*0,2=1,33мс. Прибавляем ЕС входящей воды, получаем итоговый ЕС 1,73 мс.



Когда установка сливает раствор от растения и добавляет воды до нужного уровня, ЕС понижается. Например, имеем раствор 1,15мс, нужно 1,73мс. Алгоритм расчета количества добавляемых удобрений такой:

1. Вычисляем на сколько нужно поднять минерализацию. 1,73-1,15=0,58 мс.

2. Высчитываем коэффициент, делаем так- 0,58/(0,23*1+0,4*2+0,2*1,5)= 0,436

3. При помощи коэффициента высчитываем, сколько нужно добавить каждого из удобрений:

________Микро - 0,23*1*0,436=0,1 мс._____В миллилитрах - 0,1/0,23=0,43 мл.

________Гро - 0,4*2*0,436=0,35 мс. ________В миллилитрах - 0,35/0,4=0,87 мл.

________Блум - 0,2*1,5*0,436=0,13 мс. _______В миллилитрах - 0,13/0,2=0,65 мл.

Как видно пропорции не изменились.



Если ориентироваться на показания датчика ЕС, то льем микро до ЕС 1,15+0,1=1,25 мс.

гро до ЕС 1,25+0,35=1,6 мс.

блум до ЕС 1,6+0,13=1,73 мс., как и было нужно.

Надеюсь, все доступно написал? :)



п.с. смешивать вместе растворы нельзя, можно добавлять их в раствор по очереди.

[Wkaktysy 2]

Молодчина :wub: потом напиши прогу под какой нить комплекс типа "Текрон" и запускай производство))



З.Ы. А для управления и передачи статистики или сигнализации можно попробовать модуль Ke-GSM

[jarapol 0]

Добрый вечер.

Еще вопрос.

Из выше написанного я понял, что считаем, растение перерабатывает удобрения в одинаковом процентном соотношении?

И калькулятор необходим для точного высчитывания количества элементов для нового раствора на литр воды?

У Вас указанно что вы добавляете 3 раствора + PH кислотный и +PH щелочной, а 6 той компанент - что это? Или это реактор CO2 ?

Вы так же написали что меряете Ec дренажа, а как он учитывается в калькуляторе?

Как Вы высчитываете соотношение CO2 с влажностью и температурой?

[jarapol 0]

А что за устройство Вы используете для отмеривания удобрений?

В предыдущей установке вы подовали воздух в емкости с удобрением и у вас стояли клапана.

А что в этот раз?

[jarapol 0]

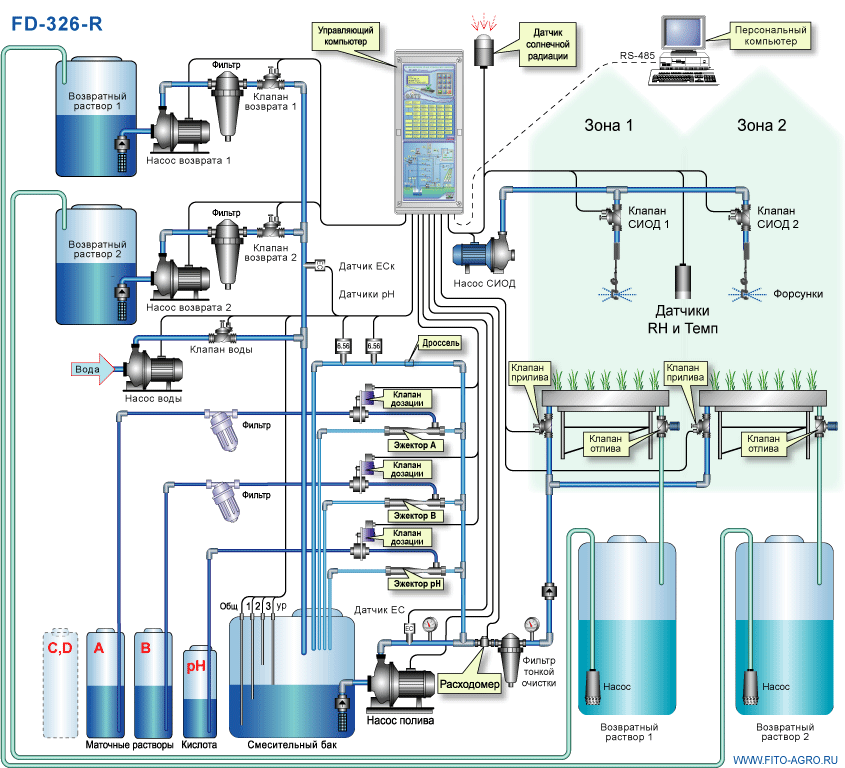

По поводу смешивания растворов - я решил из вот этого файла, найденного в инете.

И решил плясать от этой схемы.

А со светом я делаю 3 круглых бокса с разным освещением хочу попробовать сэкономить электричество.

Первый ДНЛ для эталона

второй кольцевая энергосберегающая лампа 53Вт и светодиоды RGB полосами с 4х сторон расположенные вертикально и по паре тройке УФ и ИК светодиодов 1Вт, для соблюдения спектра солнечного дня

[Fozik 8]

Alexxx бро сурёзный аппарат :thum: молодца

[Гость Alexxx]

А что за устройство Вы используете для отмеривания удобрений?

В предыдущей установке вы подовали воздух в емкости с удобрением и у вас стояли клапана.

А что в этот раз?

Перистальтические помпы.

[Ru-Ba-Ru 17]

Alexxx

ОГО! :huh:

"Намальная такая тачила!" (ц) :thum:

Чё, и ты тоже куришь!? :blink: :lol:

А вообще, я восхищена: не перевелись у нас ещё богатыри левши на Руси! :wub:
