Варианты применения 50 ваттных диодов

Рекомендуемые сообщения

Осознаности вам, Бразы :hello: Имею некоторый опыт с 50-ти ваттными чипами, имею около 25 теплых белых, 12 фулл спектра, так же заказал холодный белый, все это ради экспериментов, как при отдельном применении от семени до харва, так же комбинируя и при этом вариируя с колличеством чипов над одной растихой, либо на 1 м. кв. :kutyashie-101:

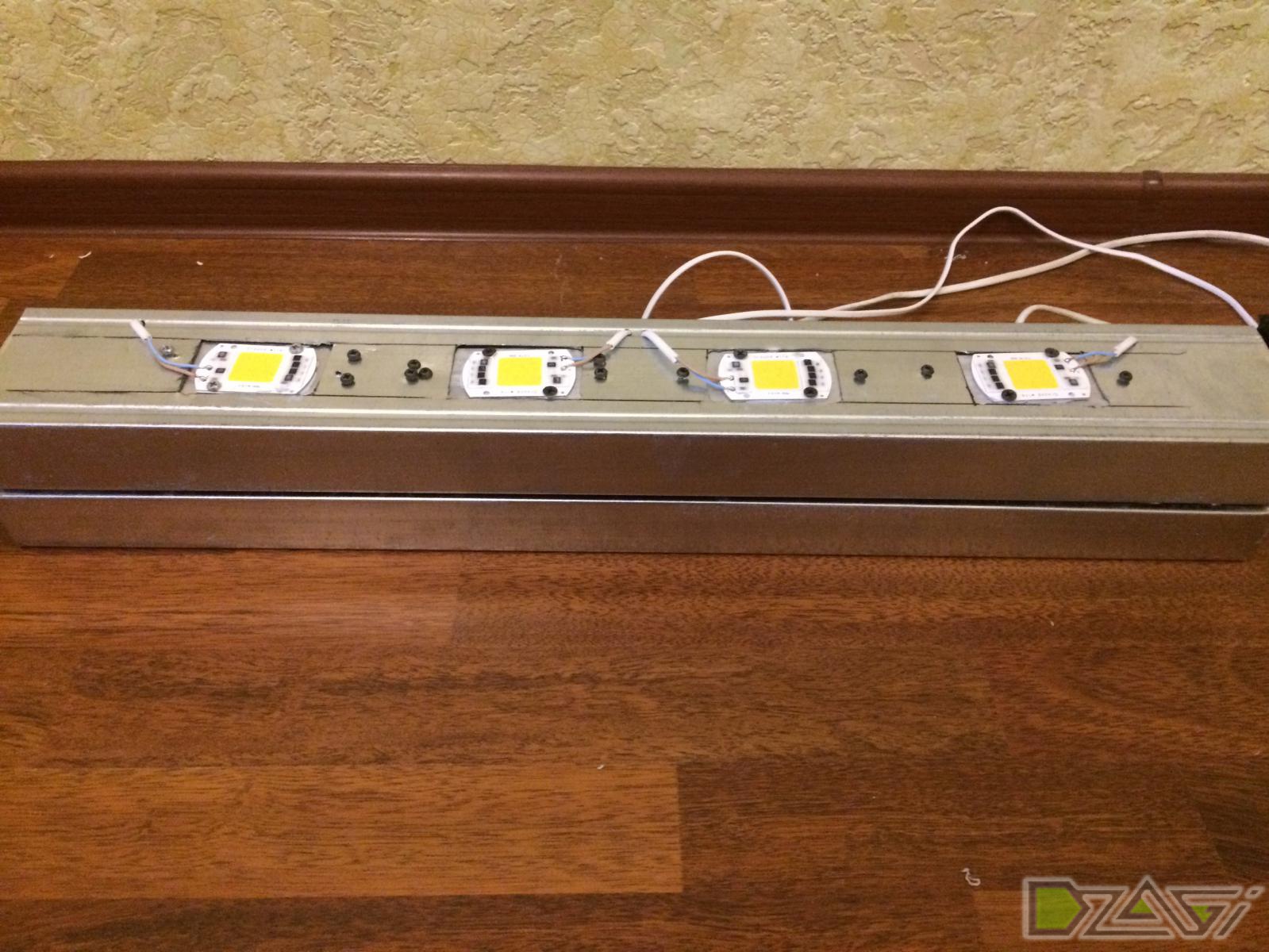

При создании из чипа лампы (чип, радиатор, кулер, а так же все сопутствуещее - саморезы, термопаста, блок для кулера), а точнее говоря, при ее применении, столкнулся с некоторыми трудностями. При охлаждении кулера (чипа), весь нагнитаемый воздух на лампу, устремляется вниз (в лучшем случаее в стороны - разновидность радиаторов), по той причине, что кулер находиться сверху,, если это применяется в варианте МОНО. Пришлось их применять в одиночном варианте! т.е. куча одиночных ламп над одной растихой. При таком применении, выше упомянутых ламп, крайне сложно поддерживать оптимальные температурные условия в боксе. К чему же вся этя писанина? А к тому, что из за этой проблемы я начал думать как минимизировать исходящее тепло от диодов в боксе! Пришел к некоторому решению. Конструкция собранна в таком виде с точки зрения дешевизны. далее обзор картинок.

Входе изысканий за основу был взят профиль для гипсокартона 120 рублей 2 метра, радиаторы 4шт. которые были отданы в дар добрым человавеко, им же были отданы кулеры, но даже если покупать, то мною были найдены в сборе (кулер +радиатор) в позитронике, около 250 руб,куплены диоды - 110 руб. за штуку, блок для кулеров 100-150 руб (потянет кулеров 10-15). ну и провода, их, думаю, можно опустить. Вроде все!




Изменено пользователем Нагваль

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

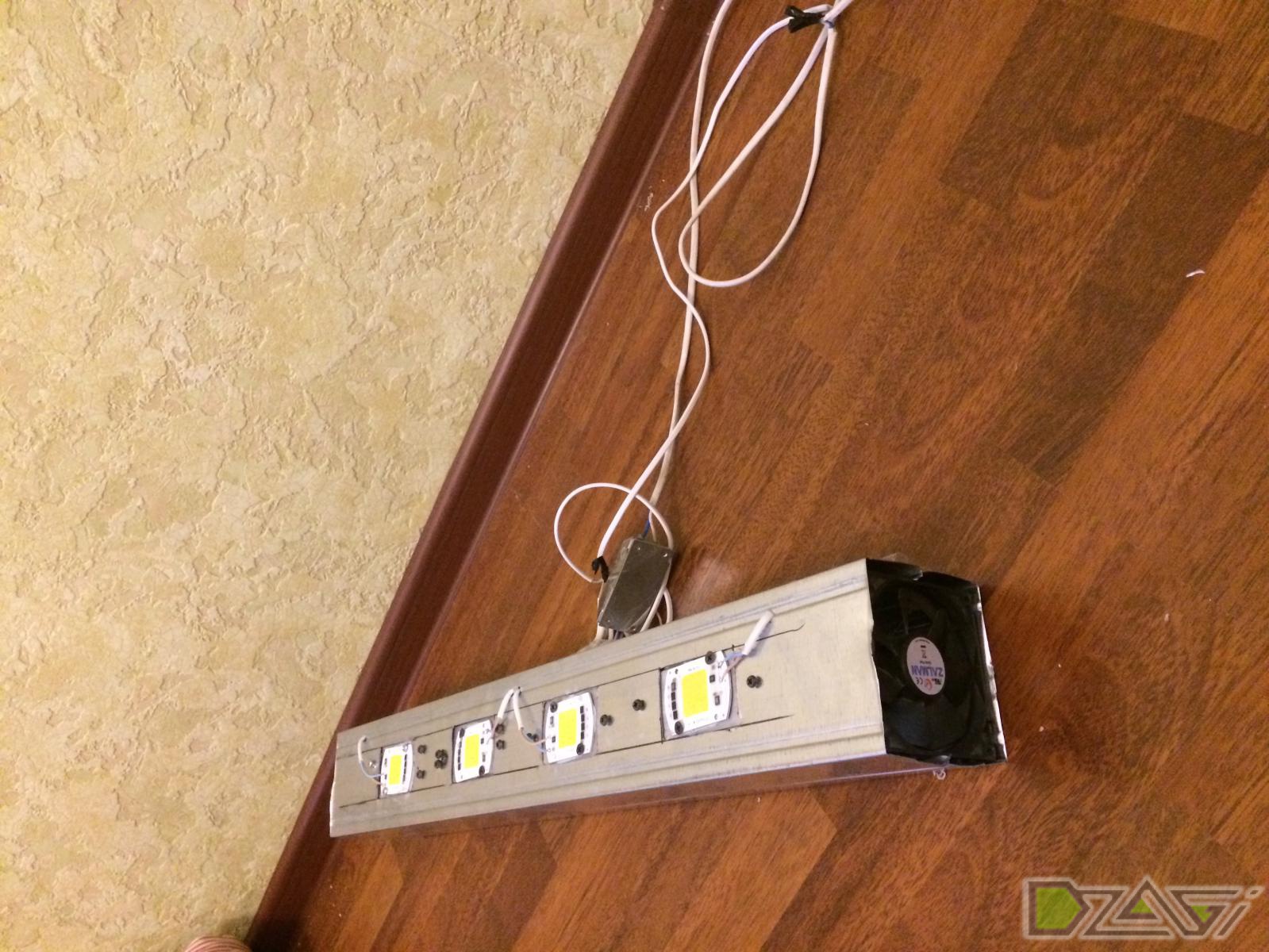

Углубляясь уже в проблему лампы, то можно сказать следующее..если использовать на такую конструкцию только 2 кулера (а кулеры конкретно у мменя 0.25 амперные), то у первого (от начала вдува) не выше 30 градусов, у второго уже 45, у третьего 55-60, у четвертого 65-75 т.е. в критичиских (для диода) цыфрах.

но вот если поставить еще два вента (кстати,по краям стоят 9х9 см, а внутри 6х6) то цифры на последнем чипе не поднимаются выше 45-50, что допустимо.post-130710-0-04052200-1505630924_thumb.jpg



Далее в планах, несколько репортов, на такого вида, лампах, подобно которым, на дзаги еще небыло. Но это потом.

Изменено пользователем Нагваль

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бро, это как я понял матрицы на 220v?) а что по нагреву? И есть ли критичность перегрева? А что если скачки напряжения будут?) думаю без стабилизатора напруги не стоит запитывать) очень интересно. Сейчас тоже темку начинать аналогичную. Но у меня матрицы сто ваттные шесть штучек фулл спектрум но от бпешек Буду сюды захаживать



P.S. А может кулеры поверх радиаторов поставить? Или сделать проточную вытяжку в закрытом коробе?)

Изменено пользователем Hed3D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бро, это как я понял матрицы на 220v?) а что по нагреву? И есть ли критичность перегрева? А что если скачки напряжения будут?) думаю без стабилизатора напруги не стоит запитывать) очень интересно. Сейчас тоже темку начинать аналогичную. Но у меня матрицы сто ваттные шесть штучек фулл спектрум но от бпешек Буду сюды захаживать

все верно 220 v ? на счет нагрева, смотри выше. Изменено пользователем Нагваль

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

..с этими матрицами решить проблему с температурой при подвешенной внутри бокса лампе, в принципе можно, но дорого и трудозатратно. Да и громоздко.

А вот если их изолировать в верхнем, отдельном отсеке, то всё будет намного проще. Единственный минус--неподвижный свет. Придется опускать-поднимать само растение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гость serjiobionko

заказал попробывать одну тёплую, другую фулл обе 30ватт светят гораздо ярче эслики той же мощности и свет направленный думаю хорошо расти будет

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

..с этими матрицами решить проблему с температурой при подвешенной внутри бокса лампе, в принципе можно, но дорого и трудозатратно. Да и громоздко.

А вот если их изолировать в верхнем, отдельном отсеке, то  всё будет намного проще. Единственный минус--неподвижный свет. Придется опускать-поднимать само растение.

Бро, ну так вот ведь, сделал же решение. подсоединение мягкой гофры было задумано по умолчанию,



Всем привет! Парни а где матрицы берёте? На алиэкспресс?

именно там!



заказал попробывать одну тёплую, другую фулл обе 30ватт светят гораздо ярче эслики той же мощности и свет направленный думаю хорошо расти будет

надо было 50 ваттники брать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гость serjiobionko

надо было 50 ваттники брать!

распробую чё да как а там уже решусь побольше, у меня микрогров боюсь что комьпютерные радиаторы будут перегреваться  от 50ваттных. бро вопрос какое примерно соотношение юзать в будущем например тёплые белые 1 к 1 с фуллом? на другом форуме видел репорт парень на 2х50ватт фула в системнике снял с автика 30гр считаю вполне достойно опять же был автик , фотик можно было бы сильней растянуть так вот он  так вот он добавил ещё 3x10ватт 660 диодов, как сильно повлияют они на цветение?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

распробую чё да как а там уже решусь побольше, у меня микрогров боюсь что комьпютерные радиаторы будут перегреваться  от 50ваттных. бро вопрос какое примерно соотношение юзать в будущем например тёплые белые 1 к 1 с фуллом? на другом форуме видел репорт парень на 2х50ватт фула в системнике снял с автика 30гр считаю вполне достойно опять же был автик , фотик можно было бы сильней растянуть так вот он  так вот он добавил ещё 3x10ватт 660 диодов, как сильно повлияют они на цветение?

Я не на таком уровне шарю, чтобы давать советы, относительно спектров. Могу сказать одно, хуже не будет! а относительно охлаждения, я на один, дешевый радиатор, с дешевым кулером, вешал два 50-ти ваттных чипа, температура не привышала 60 градусов. Для бокса это пояльник + вент нагнитает !

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет!

Являюсь обладателем самосборной LED-лампы (скидываю описание из своего репорта):



Общая максимальная потребляемая мощность -
до 360W
:

Максимальная мощность спектра для
веги
(
4 синих
+
2 полных
) -
до 210W
;

Максимальная мощность спектра для
цвета
(
6 красных
) -
до 140W
;

Потребляемая мощность системы охлаждения (6 вентиляторов) -
15W
;



Диодные матрицы
CHANZON
(мощность указана от производителя):

Красный
(660
nm
) 50
W
- 2 шт;

Красный
(660
nm
) 30
W
- 4 шт;

Синий
(440-450
nm
) 30
W
- 4 шт;

Полный
(380-850
nm
) 30
W
- 2 шт;



Линзы для диодных матриц
- 12 шт;



Блоки
питания
Chenzhen Sun-Lite
:

12V (2A 24W) - 1
шт
;

18V (17A 300W) - 1
шт
;

30V (10A 300W) - 1
шт
;



Охлаждение:

Радиатор 38x172
x
600mm
- 1 шт;

Радиатор 20
x
170
x
600
mm
- 1 шт;

Вентилятор 12
V
80
x
10
mm
- 4 шт;

Вентилятор 12
V
60
x
10
mm
- 2 шт;



Данная конструкция позволяет в моем гроушкафе 80 x 40 x 170 см выращивать шикарные кустики без повреждения, используя мощность лампы до 300W (температура, при такой мощности, на поверхности радиатора около 50-55 градусов). Теоритическая мощность еще выше, если заменить блок питания на синем спектре, а так же использовать более мощные диоды красного спектра. Но возникнет проблема охлаждения такого маленького бокса.



Дам все же совет, который пришел мне в голову во время конструирования бокса и лампы. Самое простое решение, на мой взгляд, это разделить радиаторный блок с диодами и блоки питания. Вынести блок питания за пределы гроубокса, как это делается с дросселем ДНАТа.

Изменено пользователем Astropilot

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гость Xabbb

Привет!

Являюсь обладателем самосборной LED-лампы (скидываю описание из своего репорта):



Общая максимальная потребляемая мощность -
до 360W
:

Максимальная мощность спектра для
веги
(
4 синих
+
2 полных
) -
до 210W
;

Максимальная мощность спектра для
цвета
(
6 красных
) -
до 140W
;

Потребляемая мощность системы охлаждения (6 вентиляторов) -
15W
;



Диодные матрицы
CHANZON
(мощность указана от производителя):

Красный
(660
nm
) 50
W
- 2 шт;

Красный
(660
nm
) 30
W
- 4 шт;

Синий
(440-450
nm
) 30
W
- 4 шт;

Полный
(380-850
nm
) 30
W
- 2 шт;



Линзы для диодных матриц
- 12 шт;



Блоки
питания
Chenzhen Sun-Lite
:

12V (2A 24W) - 1
шт
;

18V (17A 300W) - 1
шт
;

30V (10A 300W) - 1
шт
;



Охлаждение:

Радиатор 38x172
x
600mm
- 1 шт;

Радиатор 20
x
170
x
600
mm
- 1 шт;

Вентилятор 12
V
80
x
10
mm
- 4 шт;

Вентилятор 12
V
60
x
10
mm
- 2 шт;



Данная конструкция позволяет в моем гроушкафе 80 x 40 x 170 см выращивать шикарные кустики без повреждения, используя мощность лампы до 300W (температура, при такой мощности, на поверхности радиатора около 50-55 градусов). Теоритическая мощность еще выше, если заменить блок питания на синем спектре, а так же использовать более мощные диоды красного спектра. Но возникнет проблема охлаждения такого маленького бокса.



Дам все же совет, который пришел мне в голову во время конструирования бокса и лампы. Самое простое решение, на мой взгляд, это разделить радиаторный блок с диодами и блоки питания. Вынести блок питания за пределы гроубокса, как это делается с дросселем ДНАТа.

Бро...а как ты сконструировал лампу, скинь фотки...)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет!

Являюсь обладателем самосборной LED-лампы (скидываю описание из своего репорта):





Дам все же совет, который пришел мне в голову во время конструирования бокса и лампы. Самое простое решение, на мой взгляд, это разделить радиаторный блок с диодами и блоки питания. Вынести блок питания за пределы гроубокса, как это делается с дросселем ДНАТа.

Салют) Так эти чипы + драйвер, не говоря уже о другом, выходят дороже. Недавно накнулся на синий 440-450 50 ваттный на 220 вольт, если найду, скину. Мне кажется, китайцы специально тормозят в направлении чипов, всех спектров по отдельности, на 220v. И все же, в скором времени они появятся, а через еще небольшой промежуток времени, станут очень дешевыми. НАРОД, Мы живем в удивительное время...) Изменено пользователем Нагваль

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бро...а как ты сконструировал лампу, скинь фотки...)






К сожалению больше фоток у меня нет. Конструирование происходило на интуитивном уровне))) Перед сборкой немного посмотрел на форуме других конструкторов и понял, что они делают лажу))) Поэтому пришлось потратиться на нее неплохо - вышла она мне в районе 17 тыс. рублей.



Нашел фирму в интернете, которая продает радиаторы - режет кусками и отправляет (пишите в личку, если нужны контакты)! Там же указаны параметры максимальной мощности светодиодов при использовании пассивного охлаждения. Блоки питания взял с регулировкой вольтажа: 6 красных на одном и 4 синих с 2 полными на другом бп.

Сделал 4 скобы из аллюминиевого профиля и закрепил с помощью саморезов по металлу, предварительно насверлив отверстий под саморезы и провода. Спаял все соеденительные элементы, а между диодами и радиатором находится самая дешевая китайская термопаста.

Вентиляторы располагаются на на нижнем радиаторе, там же находятся компьютерные коннекторы, которые при необходимости можно отстегнуть, для того что бы разобрать полностью лампу.

На верхнем же радиаторе я расположил блоки питания, в том числе от вентиляторов. Подключил дисплей, для измерения потребления электроэнергии, штекер, кнопки и установил все это дело в обычный монтажный короб. На матрицах одеты линзы, для более эффективного использования каждого Вт.



Салют) Так эти чипы + драйвер, не говоря уже о другом, выходят дороже. Недавно накнулся на синий 440-450 50 ваттный на 220 вольт, если найду, скину. Мне кажется, китайцы специально тормозят в направлении чипов, всех спектров по отдельности, на 220v. И все же, в скором времени они появятся, а через еще небольшой промежуток времени, станут очень дешевыми. НАРОД, Мы живем в удивительное время...)



Не могу сказать, что лампа вышла дорого, так как за 17.000 рублей врядли можно приобрести LED-панель с потребляемой мощностью более 300W и возможностью регулировки мощности на спектрах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


Не могу сказать, что лампа вышла дорого, так как за 17.000 рублей врядли можно приобрести LED-панель с потребляемой мощностью более 300W и возможностью регулировки мощности на спектрах.

лампа зачетная) а что по поводу преобретения, вон, моя лампа, потрачено не больше касаря а уже, ну пусть будет не 200w? а 170,а если еще таких 3, это уже 500 W, за 4 касаря, где будет теплый белый, фулл и холодный белый.

Не осуждения ради я это пишу, а для тех, кто не в состоянии тратить 17000 на лампу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Гость serjiobionko

лампа зачетная) а что по поводу преобретения, вон, моя лампа, потрачено не больше касаря а уже, ну пусть будет не 200w? а 170,а если еще таких 3, это уже 500 W, за 4 касаря, где будет теплый белый, фулл и холодный белый.

Не осуждения ради я это пишу, а для тех, кто не в состоянии тратить 17000 на лампу.

да да соглашусь , многие пишут что у них люмен на ватт маленький незнаю как у них а у меня эта 30 ваттка хорошо так выжигает глаза явно ярче эслок и бытовых лед, будущие у них есть это 100% думаю многие на них перейдут из за низкой цены , даже с учётом низкой продолжительности жизни цена замены 50 отличных ватт 100-200р радиатор же вечно служит :) только немогу понять почему обычные матрицы без встроенного драйвера стоят  дороже ведь к ним драйвер нужен ещё? думаю в течение года на рынок выйдут не требующие драйвера синии и красные матрицы пора уже , спросс точно будет

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Углубляясь уже в проблему лампы, то можно сказать следующее..если использовать на такую конструкцию только 2 кулера (а кулеры конкретно у мменя 0.25 амперные), то у первого (от начала вдува) не выше 30 градусов, у второго уже 45, у третьего 55-60, у четвертого 65-75 т.е. в критичиских (для диода) цыфрах.

но вот если поставить еще два вента (кстати,по краям стоят 9х9 см, а внутри 6х6) то цифры на последнем чипе не поднимаются выше 45-50, что допустимо.post-130710-0-04052200-1505630924_thumb.jpg



Далее в планах, несколько репортов, на такого вида, лампах, подобно которым, на дзаги еще небыло. Но это потом.

Кучу кулеров можно заменить одним канальником

Для малошумности сделать мягкое соединение

Изменено пользователем Иорген

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

да да соглашусь , многие пишут что у них люмен на ватт маленький незнаю как у них а у меня эта 30 ваттка хорошо так выжигает глаза явно ярче эслок и бытовых лед, будущие у них есть это 100% думаю многие на них перейдут из за низкой цены , даже с учётом низкой продолжительности жизни цена замены 50 отличных ватт 100-200р радиатор же вечно служит :) только немогу понять почему обычные матрицы без встроенного драйвера стоят  дороже ведь к ним драйвер нужен ещё? думаю в течение года на рынок выйдут не требующие драйвера синии и красные матрицы пора уже , спросс точно будет

Синий уже есть! https://ru.aliexpress.com/item/1pcs-AC-220V-170-300VAC-High-Power-50W-led-chip-built-in-driver-Royal-Blue-440/32769367663.html?ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10344_10342_10343_10340_10341_5560011_10307_10301_10137_10060_10155_10154_10056_10055_10054_5470020_10059_303_100031_10099_5460020_10338_10339_10103_10102_440_10169_10052_10053_10142_10107_10050_10051_5380020_10326_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_143_5570011_10312_10313_10314_10078_10079_10073_10125,searchweb201603_17,ppcSwitch_5&btsid=ea3cdb9e-7b25-47a3-b8f6-f29434259b96&algo_expid=33b4cf44-4e66-49e3-8467-0a1fd7904c3d-18&algo_pvid=33b4cf44-4e66-49e3-8467-0a1fd7904c3d https://ru.aliexpress.com/item/AC220V-50W-LED-Bulbs-Chip-For-Plant-Grow-Light-Full-Spectrum-400nm-840nm-3000K-35000K-Warm/32803339960.html?ws_ab_test=searchweb0_0,searchweb201602_3_5570020_10152_10065_10151_10068_10344_10342_10343_10340_10341_10307_10301_10137_10060_10155_10154_10056_10055_10054_5470020_10059_303_100031_10099_5460020_10338_10339_10103_10102_440_10169_10052_10053_10142_10107_10050_10051_5380020_10326_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_143_10312_10313_10314_5560020_10078_10079_10073_10125,searchweb201603_17,ppcSwitch_5&btsid=53159957-ac27-4455-a814-e9c5de837e7a&algo_expid=9c0ec5ca-82cd-4941-a1ed-62d375a4750d-39&algo_pvid=9c0ec5ca-82cd-4941-a1ed-62d375a4750d дешевый https://ru.aliexpress.com/item/COB-LED-Chip-Blu-ray-cob-LEVOU-20W-30W-50W-AC-220V-240V-LED-Blue-Input/32824939043.html?ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10344_10342_10343_10340_10341_5560011_10307_10301_10137_10060_10155_10154_10056_10055_10054_5470020_10059_303_100031_10099_5460020_10338_10339_10103_10102_440_10169_10052_10053_10142_10107_10050_10051_5380020_10326_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_143_5570011_10312_10313_10314_10078_10079_10073_10125-10050,searchweb201603_17,ppcSwitch_5&btsid=fef278ad-cbf7-476a-8913-31b7ddfc3a87&algo_expid=911b2556-ec86-46d1-8979-4084f5c1e2a2-38&algo_pvid=911b2556-ec86-46d1-8979-4084f5c1e2a2



Бро, ответь подробней, сколько чипов на одной линейке, какие, какая температура, при таком охлаждении, на чипах + на выходящем воздухе, какая температура в боксе, как с ней справляешься?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

может был смысл сделать квадратную лампу?

**

**, а не ****

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

такая форма задумана была изначально, в целях вывидения исходящего тепла от радиаторов из помещения!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

такая форма задумана была изначально, в целях вывидения исходящего тепла от радиаторов из помещения!

Из помещения...тут нужен цельный контур охлаждения, где воздух забирается из-за борта и туда же выводится

Иначе весь штын будет в хате, а через фильтр кулеры не продавят

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

прикольная,но мне кажеться что твоя лампа тяжеловата,да и поток воздуха кулеров нужно совместить.... :hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

прикольная,но мне кажеться что твоя лампа тяжеловата,да и поток воздуха кулеров нужно совместить.... :hi2:

кулеры совмещены, и будут выходить за гроу бокс по средством гофры и возможно с дополнительной помощью канальника! в скором времени все продемонстрирую!



Из помещения...тут нужен цельный контур охлаждения, где воздух забирается из-за борта и туда же выводится

Иначе весь штын будет в хате, а через фильтр кулеры не продавят

именно такая задумка и была :hi2:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

такая форма задумана была изначально, в целях вывидения исходящего тепла от радиаторов из помещения!

да вообще-то лампа делается под площадь гроубокса, а все остальное уже к имеющемуся подстраивается.

я тоже поспешил с предложением, я не знаю форму твоего гроубокса, но если он имеет квадратное основание, ну или больше квадратное, чем выраженное прямоугольное, то квадратная лампа давала бы более равномерное освещение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

да вообще-то лампа делается под площадь гроубокса, а все остальное уже к имеющемуся подстраивается.

я тоже поспешил с предложением, я не знаю форму твоего гроубокса, но если он имеет квадратное основание, ну или больше квадратное, чем выраженное прямоугольное, то квадратная лампа давала бы более равномерное освещение.

Бро, у меня есть задумка кое какая, вот под эту думу и делаю лампу, хотелось поделиться своими изысканиями, да и услышать у кого какие идеи есть по поводу ламп...а так, в скором времени моя задумка прояснится... вообще планируется 2 такие лампы, на площадь 80см на 40см с общей высотой в 80 см, отнимиться 20см на стаканчики(горшочки) 10см на лампу и 50см рабочее пространство с возможностью опускания и соответственно поднятия ламп! вообщем, скоро все покажу)))



забыл сказать, такая конструкция возникла из за того, что при таком колличестве чипов, температура бы была в боксе градусов 50-60, а с при моей версии, надеюсь, что будет в пределах нормы!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

... Имею некоторый опыт с 50-ти ваттными чипами,

...



Я такие тоже юзал не много на вегу.



В курсе , правильно ли я подключил заземляющий контакт на болт крепления матрицы?



Зачем на матрице в углах по диагонали есть два круглых миллиметровых контакта (что ли), и не к ним ли нужно подключать землю (или может для проверки матрицы)?



















Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

...

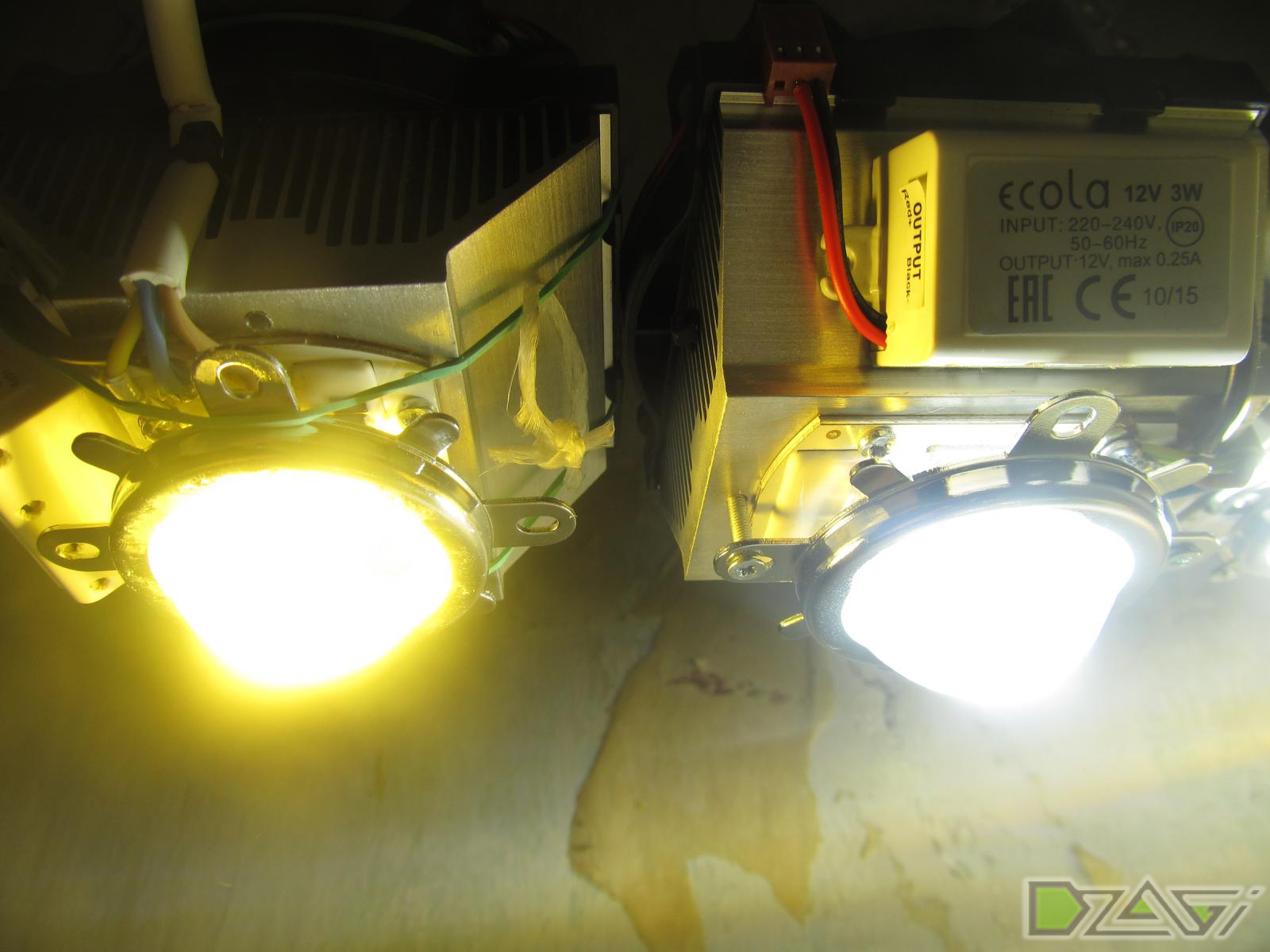

 Пришлось их применять в одиночном варианте! т.е. куча одиночных ламп над одной растихой. ...



В том то и фишка одиночных 50 (30) ваттных светильников (с линзами или без) - это

- можно располагать в любой плоскости и на любом расстоянии (можно снять/надеть линзу с отражателем) от растения;

- более надёжная система - не будет проблем в случае выхода 1-2 светильников на время;

- можно добавлять/убирать любой светильник (с нужным спектром и нужной мощности) в нужном месте по мере развития растения;

- нет необходимости вкладывать большие средства одновременно - можно собирать  светильник(и) постепенно ... (по мере развития растения, если что);

- бюджетно - DeepCool Beta 10 - 270 р. (89 ватт теплоотвод, вентилятор 92 мм.,12 В,0.22 А, термопаста в комплекте, рабочая площадка 77х47мм.), DeepCool CK-AM209 - 220 р. (65 ватт теплоотвод, вентилятор 80 мм.,12 В, 0,1 А, рабочая площадка такая же), можно, применить бу комп кулера или мини профиль с вентилятором, для 30 ваттной матрицы много теплоотвода не надо, например.



Сейчас светильники с матрицам с фул спектром ещё в процессе (может ещё надо и синий и красный взять - начали появляться, хз, спектры глянем, но лишним не будет, так то матрицу на светильнике поменять бистро) и ещё впайка термостата НЗ 60 гр., когда собирал первую партию светильников (на тёплом и холодном свете), первый заказ термостатов не пришёл.



Также хочу установить  регулятор напряжения (крутилку) на блоках питания вентиляторов на кулерах (сам или мастером), тем самым хочу добиться оптимального соотношения уровень шума вентилятора/температура матрицы (сейчас 40-45 гр.),

По этому поводу умельцы могут что подсказать?



В общем мне нужно ~ 500 ватт такого света и 1 (2 - если 2 растения) дназик на досвет на ~ 100 -150 ватт (на ЭПРА).



На боковой и нижний (или внутренний) досвет норм будет напаять 20 ваттные матрицы без линз на профиле, как у тс, например.



...

При таком применении, выше упомянутых ламп, крайне сложно поддерживать оптимальные температурные условия в боксе. К чему же вся этя писанина? А к тому, что из за этой проблемы я начал думать как минимизировать исходящее тепло диодом, в боксе!



Свет твоей конструкции будет светить только сверху и под 1-2 метода взращивания, в отличии от моих, которые можно крутить и вертеть хоть как.



Как указали выше, вопрос вентиляции рассчитывается и решается системно, а какой источник тепла - влияет только на некоторые конструктивные её особенности.



И если таких светильников несколько, то и вести от каждого такого светильника гофру не всегда будет удобно и бюджетно в общем то, и делов больше, и зачем то эти гофры? Вентилятор гоняет и перемешивает воздух в боксе - канальник через фильтр вытягивает рассчитанную кубатуру воздуха, ну там на вдув доп. вент ещё может быть, а не пассив, тем самым выгоняя тепло из бокса.

Изменено пользователем VilArt

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

...если использовать на такую конструкцию только 2 кулера (а кулеры конкретно у мменя 0.25 амперные), то у первого (от начала вдува) не выше 30 градусов, у второго уже 45, у третьего 55-60, у четвертого 65-75 т.е. в критичиских (для диода) цыфрах.

но вот если поставить еще два вента (кстати,по краям стоят 9х9 см, а внутри 6х6) то цифры на последнем чипе не поднимаются выше 45-50, что допустимо.post-130710-0-04052200-1505630924_thumb.jpg

...



Рассмотри такой вариант по твоей конструкции охлаждения с захватом воздуха гофрой.

Поставь на торцах светильника вентиляторы на вдув, направлением потока к центру, а в центре установи уже канальник под 90 гр.(вентилятор) на забор потока от них, от него уже гофра.

Этим ты добьёшься ~ одинаковой температуры на всём профиле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Салют, Бро) на счет заземления я не в курсе, так как в электрике особо не шарю! относительно такой конструкции - она задумывалась под определенный метод выращивания. Открою уж эту тайну, планирую вырастить ярусами, а уж как, увидите !

ты проверял свечения диода над ленейкой, какая высота и сколько люксов на такой или иной высоте? я тоже проделовал этот метод, результатом особо не доволен, но есть одно но, в квартире от 185 до 205 скачат вольты, это и обьясняет слабую выдачу ватт и соответственно люксов!

Бро, слежу за твоими изысканиями, импонируешь мнев своих стремлениях, давай искать вместе! Я тоже за бюджетный вариант. На те деньги, что я затратил на, всякого рода, диоды, можно было бы купить 1000 ваттных ламп, в максимальной комплектации, штук 5.



Вега на них проходит, ИМХО, отлично, ращу сативы, не тянутся, междоузлия очень короткие, я доволен! Нужно понять какой выхлоп будет на полном цикле! В течении 3-4 месяцев, будет полный отчет по этим светодиодам!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Регистрация нового пользователя

Войти

Уже есть аккаунт? Войти в систему.

Войти

  • Создать...
