Другие видео от автора: ДНАТ(HPS) VS LED 2015 Gorshkoff: Новый тип LED Gorshkoff: LED и грамм с растения Gorshkoff: LED и грамм с растения. Выпуск 2 ДНАТ(HPS) VS LED (2012)

Начну со схемы, и немного математики: Светодиоды были заказаны по списку в магазине (не реклама, там же драйвера и подложки). За питание отвечают драйвера 0,450А. Одна из задумок была в том, чтобы обеспечить лёгкий ремонт в случае чего, поэтому на каждой линии одинаковое кол-во цветов LED, каждая линия имеет свой драйвер. За охлаждение отвечает алюминиевый профиль АВ9028, завод обещает 180 Вт мощности охлаждения радиатор (я в детали не вдавался). Разметка на радиаторе была нацарапана) Светодиоды к подложке клеились (мазались) термопастой, после спаивались… и так … 200 раз) Спаянные, клеились на радиатор термопроводящим клеем (согласно разметке и схеме, соблюдая полярность) и спаивались между собой зачищенной от изоляции витой парой (отдельное спасибо за подсказку VladLeD). Для остальных электрических соединений был использован кабель ПуГВ 1х0,75. Габаритный размер пластикового бокса 300х200х70. Драйвера 10 шт. и один блок питания (для питания кулеров DC12V, 15W) не крепил, просто положил внутрь бокса. На активное охлаждение установлено по два кулера 140х140х25 на выдув и вдув. Кулера и бокс для драйверов были закреплены шурупами по металлу (была мысль, но я не стал покупать метчик и замарачиваться с резьбой), шурупы резьбой очень удачно цепляются за ребра радиатора, не врезаясь в алюминий). Цепь для подвеса лампы на болты! Немного о светодиодах. Магазин Китайский был выбран по отзывам. Драйвера были сперва на 0,6A, магазин посоветовал сменить на 0,45А, так как их диоды специально урезаны для продолжительной службы с 0.6А до 0,5А, но (как заявил продавец) размер кристаллов соответствует LED 3W. (отзывы уж больно хороши были - взял). Новые драйвера получились дешевле, на сдачу добавил в схему IR730nm – 10 шт. и 10 DR660nm, изначально задумывал общее кол-во светодиодов 180 шт. стало 200 шт. Проработав сутки, был замечен странный треск из бокса с драйверами, как оказалось они греются!!! Может, потому что много рядом и все упакованы по два раза. Может, потому что диоды на 0,5А, а драйвера на 0,45А. Температура на корпусе драйвера, в закрытом боксе была 62 градуса((( Открываешь бокс падает до 55 и звук неприятный пропадает. Вспомнил про кулер, то что по жадности не влез в системный блок компа 200х200х25, снял крышку бокса, сделал много отверстий для вентиляции, и поставил это кулерок продувать. Температура внутри стала 40. На радиаторе тем временем как было 29 градусов по Цельсию. Лампа в работе уже неделю, без замечаний, трудится над рассадой помидорок, я только познаю это тему, но мне кажется помидоркам там по кайфу)) Гроубокс ожидает финансирования и продолжения сборки))) Статья - лауреат майского конкурса статей Автор, жги Читайте также: Раздел Своими руками Светильник на 10вт матрицах своими руками Led светильник на 600-Watt LED100W Pro) Гроупедия - большая энциклопедия по выращиванию Всё о гроубоксе и гроуруме

Данная статья предназначена для людей, которые интересуются LED освещением, знают с какой стороны держать паяльник и имеют минимальный набор слесарных инструментов. Наливайте себе вкусного чаю. Начинаем! Ч.1 Проектирование и закупка компонентов Для начала надо было определиться с количеством и спектром диодов. Потом придумать как и куда их закрепить. А т.к. для питания диодов нужны драйвера, то подумать и о том куда деть и их. Изначально было решено собрать светильник из 9 панелей по 12шт. 3W диодов с драйверами на 500mA. Более мощные драйвера (600mA,700mA) дают незначительный прирост мощности при значительно более сильном нагреве диодов. Охлаждение планировалось пассивное, поэтому остановился на 500ых. Вот такие компоненты Далее начались бессонные ночи. Перечитывание тонн информации. Скрип шестеренок в механической черепной коробке. По итогу завершения мозгового штурма, было решено сделать каждую панель на 12 диодов отключаемую/подключаемую, дабы можно было экспериментировать с соотношением спектров. Так же было принято решение сделать следующий набор диодов по платам: 1. 12-660nm 2. 12-660nm 3. 6-660nm 6-450nm 4. 6-660nm 6-450nm 5. 9-660nm 3-450nm 6. 9-660nm 3-450nm 7. 7-660nm 2-740nm 3-2800К 8. 7-660nm 2-740nm 3-2800К 9. 6-660nm 2-740nm 3-2800К 1-375nm Уф Общее кол-во 74-660nm 18-450nm 9-2800К 6-740nm 1-375nm УФ. Оформил заказ в интернет магазине и начал ждать... Ч.2 В ожидании чуда А чего просто так сидеть и ждать, пока посылка доедет до нашего уездного города N? Пока посылка в пути приступаем к работе с железом У меня давно уже, после ремонта, пылился кусок алюминиевой профильной трубы 80х50мм. На неё идеально ложаться платы диаметром 80мм и внутри остается место для драйверов. Ножовкой отпиливаем нужного размера части, сверлим различные отверстия под платы, переключатели, провода и т.д. Дорабатываем напильником. Далее берем алюминиевые уголки и проделываем с ними то же самое. Крепим уголки с торцов светильника на пару болтов и пару капель эпоксидной смолы. Они пригодятся нам далее. Вот что в итоге получается Теперь надо сделать кронштейны для драйверов. Было решено подвесить их к верхней части будущего светильника, чтобы нагрев шел на верх, а не на нижнюю часть, которую и так будут греть диоды. Для этого я взял из запасов обрезки листовой латуни. Нарезал прямоугольников нужного размера и согнул 9 кронштейнов. Далее нарезал 18 латунных пятаков, нарезал в них резьбу и припаял на заготовки кронштейнов. Маленько облагородил углы напильником и вуаля! готовые кронштейны. Попутно из тех же обрезков вырезал полоски и согнул их в виде буквы "П". Нашел в запасах латунную сетку, нарезал. Напилил еще пятаков и, так же как и на кронштейнах, нарезал резьбу. Следом все это дело спаял вместе и получил сетчатые заглушки для торцов. Они не позволят попасть грязи внутрь светильника, но при этом позволят циркулировать воздуху для охлаждения. Плюс придадут законченный вид изделию. Запасы латунных обрезков казались неиссякаемыми, поэтому было решено сделать "абажур" светильнику. Он будет немного фокусировать свет, будет красивым (что отнюдь немаловажно) и позволит класть светильник "на лицо" без последствий для незащищенных светодиодов. Отрезал 4 полосы, согнул под углом 45 градусов, подогнал стыки. И тут во мне проснулся дух Джа и заскрипели шестеренки в черепушке! В итоге я усилил уголки уголками (прошу прощения за тавтологию) в виде листика каннабиса, припаяв их сверху. И припаял свои фирменные буквы. После этого будущий корпус был намертво скручен из 3-х частей при помощи болтов. Между частями для лучшей теплопроводности была нанесена термопаста и по краям пара капель эпоксидной смолы для прочности. Ещё были сделаны симпатичные кронштейны для подвеса Ч.3 Будни электрика Третья часть повествования начинается с смс. Почта довезла посылку. Как раз вовремя! Распаковав посылку я почуял отчетливый запах китайской промышленности. О да! Термоусадка на драйверах пахнет отвратительно. Не беда. Срезали, поменяли на хорошую термоусадку. Потом я пошел в магазин и купил 10 метров провода и горсть переключателей. Отпаял родные провода драйверов, т.к они были короткие и припаял новые хорошие провода. Дело нудное, но что поделать... Следующим шагом было перепаивание плат с диодами. Сделал 9 плат с тем набором спектров, который был озвучен выше. Ч.4 Гламур и завершение Привычка делать "как на заказ" заставляет делать все красиво. А это значит, что светильник надо покрасить. Тут шибко рассказывать не о чем, с баллона каждый способен распылить краску. Главное сначала закрыть масками места под платы на корпусе, для того чтобы осталась хорошая теплопроводность. И, собственно, защитить линзы диодов от попадания краски. Закрыли, пшикнули. Красота! Тёмно-фиолетовый и фуксия. Началась окончательная сборка. Протянуть все трассы проводов оказалось не такой уж и легкой задачей. В голове, сквозь грохот шестеренок, эхом доносилась песня Агаты Кристи: "...Чтобы ты попала в сети. Чтобы мы висели вместе...". Ну вы сами посмотрите на этого кальмара из Матрицы. Ну да ладно. Провода выведены, переключатели припаяны, всё прозванивается, всё ОК. Намазал платы теплопроводной пастой и прикрутил на место. Далее подпаял провода с драйверов. После чего установил кронштейны подвеса, прикрутил торцевые заглушки, установил абажур. Но это еще не всё! Вы ведь помните, что латунные обрезки неиссякаемы? Так вот. Дух Джа тоже не хотел покидать меня. Поэтому я вырезал из латуни красивые буквы, отполировал и приклеил их на светильник с помощью обычного силиконового герметика. Вот теперь всё. Окончательный результат. Вот она магия! Ч.5 Итоги Подключая разные платы у нас получаются разные соотношения спектров. Например для только взошедших растения я использую всего 3 панели № 4,5,6. Далее, с появлением первых листов добавляю №3, к моменту появления первых трехлистников подключаю №1 и №2. Т.е получаем соотношение красного и синего 9:3, что хорошо для веги. Во время первой половины цветения отключаем платы №3,4 и вместо них включаем № 7,8. Это меняет соотношение, примерно, на 9:1 в пользу красного. Плюс добавляется 740nm и 2800К. Во второй половине цветения подключаем плату №9 которая добавляет еще больше красного и УФ. Пусть УФ тормозит рост растения, нам он уже не нужен. А для смолистости шишек в самый раз. P.S. Почему "Voodoo Sun" ? Да просто потому что Вуду для меня что-то такое древнее, стихийное, близкое к природе, не запятнанное цивилизацией. Ну и в Африке частенько используют для своих нужд различные отходы и мусор, в виду не очень хорошей жизни. Так же и этот светильник был собран из хлама, как и гроубокс. Но это уже совсем другая история... Статья-победитель конкурса Автор, жги в феврале

"Всем привет! Изначально рассматривал покупку вот таких девайсов: Но левый мощность 400 Вт стоит 15 000 р по факту потребляете 115 Вт, Правый 54 Вт, по факту потребляет 17 Вт, стоит 3500, хотя если спектр правильный, дают продуктивные хорошие урожаи. Было принято решение строить самому, в качестве основы брал с правильным спектром, это Синий 440 нм, Красный 660 нм, Широкий спектр 380-850 нм. Диоды заказывал на Али фирменные "CHANZON" по 10 Вт, раннее про них читал много положительных отзывов. Если использовать обыкновенные красные и синие то эффективность лампы снижается на порядок, так как спектр у них 460 нм и 640 нм, что вне зоны эффективного фотосинтеза. Стоимость и характеристики 10 Вт ЛЕД модуля: - Тёмно-красный: 7В, 1А, 350-450LM, 660нм по 300р - Глубоко-синий: 11В, 0.9А, 90-100LM, 440-450нм по 200р - Полный спектр: 11В, 0.9А, 200-300LM, 380-850нм по 200р Если заметили, то у красного модуля питание 7 вольт, если его умножить на 1 ампер то получиться 7 Ватт, хотя производитель его называет 10-ти ваттным, и так почему-тo везде. В качестве основы брал Алюминиевый радиатор 90х90мм 2 шт: Ну и пара фотографий процесса сборки, использовал также 2 кулера 80х80х25мм, вырезал на фрезере, две фигурные пластинки из ПВХ, питал от источника постоянного напряжения 12 В 150 Вт, в качестве понижающего устройства использовал резисторы по 5 Вт разным номиналом. Это конечный вариант: По поводу эффективности готового продукта: Замер мощности на выходе из импульсного блока питания 8А х 12В=96Вт На входе 220В х 0.55А=121Вт. На смартфон установил программу Lux Meter, на дистанции 46 см были результаты 10 000 Lux +-500 в зависимости из за угла. Для сравнения лампочка ниже на 80Вт на том же расстоянии без отражателя даёт 1 500 Lux Ну и фото самого свечения, телефон не может настроиться на ошеломительную яркость, вот и получается, если смотреть в лицо на расстоянии 3 м дико режет глаза: Интересный эффект получается через щель в гроубоксе." Вот такая отличная вещь получилась! Автор: kirillus1 По материалам http://pikabu.ru

"Добрый день всем! Сегодня я покажу вам, как сделать бокс для выращивания салата, лука, редиски, базилика всю зиму на подоконнике под светодиодной лампой 12 ватт. Для этого нам понадобится три черные пластиковые ванночки, это те в которых в магазинах лежат продукты в холодильной витрине. Четыре шпильки диаметром 10 мм, 16 гаек для крепления, кусок алюминия, драйвер на 12 ватт, электрическая коробка и шнур питания. По углам ванночек делам отверстия и вставляем туда шпильки, у меня они 32 см длинной. На кусок алюминия я приклеил светодиоды на звездах и все это спаял последовательно. Лист алюминия я закрепил в верхней ванночке и все болты крепления я закрыл третьей ванночкой, на которой установил электро коробку с драйвером. В нижнюю ванночку лучше ставить горшочки с землей тогда их удобно менять и мыть. Три боковые стенки можно закрыть белым пластиком, чтобы свет максимально попадал на растения. В ходе измерения освещенность бокса составила 3100 Lux (3100 люмен), в солнечный день на подоконнике показывает 5100. В боксе сейчас у меня растет салат руккола." Вот так вот все просто и лаконично! Свежих урожаев и вам! По материалам http://pikabu.ru

Новые светодиодные лампы Philips GreenPower LED 2.0 обеспечивают рост или замедление роста растений в теплицах, где выращивается клубника, цветы и черенки декоративных растений. Они опираются на первое поколение светодиодных ламп Philips GreenPower и поставляются в двух различных спектральных версиях со световыми решениями для выращивания цветов и мягких фруктов. Новые высоко энергоэффективные светильники предназначены для повышения урожайности, качества культур и ускорения процесса цветения. Конструкция светильников опирается на более чем двадцатилетний опыт компании Philips Lighting, который она получила в процессе создания садоводческого освещения для удовлетворения потребностей производителей. После проведения испытаний в 2014 и 2015 годах в независимом исследовательском центре садоводства Хогстратен в Бельгии, первое поколение ламп Philips GreenPower послужило важным ориентиром для повышения энергоэффективности. Лампы следующего поколения обеспечивают оптимальный спектр и высокую светоотдачу, позволяя производителям экономить на электроэнергии, в среднем, больше на 90% по сравнению с обычными лампами накаливания. Новые лампы имеют стандартный размер Е27 или Е26, что позволяет их использовать в существующих системах освещения, избегая ненужных затрат на модернизацию. По материалам http://lednews.ru/

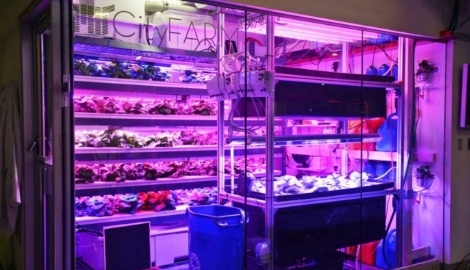

Потребители все чаще требуют наличия свежевыращенных продуктов в больших супермаркетах. Компания Target услышала эти пожелания и предложила решение, которое предлагает самые свежие овощные продукты. Это решение заключается в установке светодиодных вертикальных садов для выращивания овощей и трав прямо в магазинах. Опытная реализация проекта начнется с серии испытаний весной 2017 года, и в случае успеха, в целевых местах по всей стране могут начать расти хрустящие, зеленые листовые культуры. В то время как тепличное сельское хозяйство не является новостью даже для США, акт объединения растениеводства с розничными магазинами является чем то новым. Целевой задачей является быстрое удовлетворение текущих потребностей розничных сетей в свежих продуктах питания. В то время как листовые зеленые растения являются наиболее распространенными культурами для большинства типов крытых вертикальных ферм, конечной целью является предложить покупателям свежий картофель, свеклу, цуккини и прочие овощные культуры. Журнал Forbes сообщает, что эта технология позволит также выращивать даже редкие сорта помидоров и перца. Преимуществ во встроенном сельском хозяйстве так много, что нет смысла их перечислять. Выращивание растений в аквапонике требует меньшего количества воды, чем традиционное земледелие. Выращивание овощей, зелени и трав в помещении с контролируемой окружающей средой позволяет получать свежие продукты круглогодично. Можно с уверенностью сказать, что это интересный шаг в будущее для розничных продуктовых магазинов, и свободный доступ к продуктам питания выращенных без пестицидов. По материалам http://lednews.ru/

Видео может быть полезным для начинающих ЛЕДоводов. Также есть продолжения этого эксперимента у него на канале, может будет кому-нибудь интересно. P.S. Это никакая не реклама чьего-то канала, даже не подумайте! Я просто листал новостную ленту на YouTube и наткнулся на него :)

Что нам потребуется: 1. Радиатор! Очень важно, чтобы светодиоды не перегревались. Здесь используется размером 150*70*20 мм, модель HS 151-150, на начало 2016 г. стояли 160 руб. Не рекомендуется на него ставить более трех светодиодов (3,3В при 0,6А). 2. Светодиоды. Тут есть много вариантов... Для растений, в основном, нужен красный и синий спектры. В работе были использованы светодиоды, в которых совмещен "цвет", они универсальны и подойдут для любого цикла жизни растений - Full Spectrum LED. Чтобы было проще с монтажом, рекомендуется брать сразу несколько штук на платформе. Платформа с 5 светодиодами стоит 500 руб. Иии… размещаем её на радиаторе: В итоге получается модульная система, и можно задавать любой удобный размер. 3. Драйвер (блок питания). У светодиодов есть различные характеристики. Конкретно у этих падение напряжения - 3,3Вольт при токе 600милиАмпер. Соответственно Вам нужен драйвер со стабилизацией по току на 600мА. Соответственно, напряжение зависит от количества светодиодов, например: для одной платформы на 5 светодиодов нужно (5штук*3.3Вольт) 16,5Вольт драйвер, для двух - 33Вольт, для 5 - 82,5Вольт. Больше 5 платформ к одному драйверу лучше не подключать - будет очень сильно греться. Цена: 4 радиатора+3 платформы+драйвер 30Вт= (160*4)+(500*3)+650=2 790 руб Как и чем скреплять и как вешать - на ваше усмотрение. Ниже видео сборки 100Вт светильника, общая стоимость около 10 тыс.руб: источник: pikabu
